TI01002F/00/DE/22.18
71394754
2018-04-12
Products
Technische Information

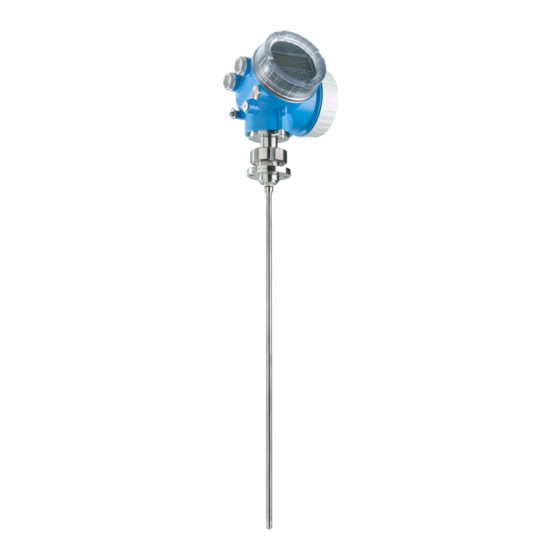

Levelflex FMP53
Geführtes Radar
Füllstandmessung in hygienischen Applikationen
Anwendungsbereich
• Stabsonde
• Prozessanschlüsse für Hygieneanforderungen (Tri-Clamp, 11851, 11864, NEUMO,
Varivent N, SMS)
• Prozesstemperatur: –20 ... +150 °C (–4 ... +302 °F)
• Prozessdruck: –1 ... +16 bar (–14,5 ... +232 psi)
• Maximaler Messbereich: Stab 6 m (20 ft)
• Genauigkeit: ±2 mm (±0,08 in)
• Internationale Explosionsschutz-Zertifikate; WHG; EN10204-3.1; EHEDG; 3-A;
CoC ASME-BPE
• Linearitätsprotokoll (3-Punkt, 5-Punkt)
Ihre Vorteile
• Sichere Messung auch bei wechselnden Produkt- und Prozessbedingungen
• HistoROM-Konfigurationsspeicher vereinfacht Inbetriebnahme, Wartung und Dia-
gnose
• Höchste Zuverlässigkeit durch Multi-Echo-Tracking
• Hardware und Software entwickelt nach IEC 61508 (bis SIL3)
• Nahtlose Integration in Prozessleit- und Asset-Management-Systeme
• Intuitive Bedienoberfläche in Landessprache
• Bluetooth® wireless-Technologie zur Inbetriebnahme, Bedienung und Wartung
über die kostenlose iOS / Android App SmartBlue
• Einfache Wiederholungsprüfung für SIL und WHG
• Heartbeat Technology™
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex FMP53

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP53

  • Seite 1 Products Solutions Services TI01002F/00/DE/22.18 71394754 2018-04-12 Technische Information Levelflex FMP53 Geführtes Radar Füllstandmessung in hygienischen Applikationen Anwendungsbereich • Stabsonde • Prozessanschlüsse für Hygieneanforderungen (Tri-Clamp, 11851, 11864, NEUMO, Varivent N, SMS) • Prozesstemperatur: –20 … +150 °C (–4 … +302 °F) •...

  • Seite 2: Inhaltsverzeichnis

    Levelflex FMP53 Inhaltsverzeichnis Wichtige Hinweise zum Dokument ....4 Prozess ........51 Darstellungskonventionen .
  • Seite 3 Levelflex FMP53 Zubehör ....... . . Gerätespezifisches Zubehör ..... . 89 Kommunikationsspezifisches Zubehör .

  • Seite 4: Wichtige Hinweise Zum Dokument

    Levelflex FMP53 Wichtige Hinweise zum Dokument Darstellungskonventionen Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht GEFAHR vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht WARNUNG vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 5 Levelflex FMP53 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich.

  • Seite 6: Begriffe Und Abkürzungen

    Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Manage- ment-Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...

  • Seite 7: Eingetragene Marken

    Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...

  • Seite 8: Arbeitsweise Und Systemaufbau

    Levelflex FMP53 Arbeitsweise und Systemaufbau Messprinzip Grundlagen Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt bis zur Produktoberfläche gemessen. Hochfrequenzimpulse werden auf eine Sonde eingekoppelt und entlang der Sonde geführt. Die Impulse werden von der Produktoberfläche reflektiert, von der Auswerteelektronik empfangen und...

  • Seite 9: Dielektrizitätskonstante

    Levelflex FMP53 Dielektrizitätskonstante Die Dielektrizitätskonstante (DK) des Mediums beeinflusst direkt das Maß der Reflektion der Hoch- frequenzimpulse. Bei großen DKs, wie z.B. bei Wasser oder Ammoniak werden die Impulse stark reflektiert, bei kleinen DKs, wie z.B. bei Kohlenwasserstoffen, werden die Impulse schwach reflek- tiert.

  • Seite 10: Betrieb

    • Messung unabhängig von Produkteigenschaften • Hard- und Software nach SIL IEC 61508 entwickelt • Echte, direkte Trennschichtmessung Beschaffung • Endress+Hauser als Weltmarktführer der Füllstandmesstechnik garantiert Investitionssicherheit • Weltweite Betreuung und Service Installation • Kein spezielles Werkzeug nötig • Verpolungssicher •...

  • Seite 11: Messeinrichtung

    Schutzdeckel FMP43/FMP53 - Best. Nr.: 71041379 Maximale Sondenlänge für unteilbare Stabsonden: 4 m (13 ft) Stab- und Seilsonden können im Bedarfsfall ausgetauscht werden. Die Sicherung erfolgt per Nordlock-Scheiben oder Gewindebeschichtung. Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser-Service. Endress+Hauser...

  • Seite 12: Eingang

    Levelflex FMP53 Eingang Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird der Füllstand rechnerisch ermittelt. Wahlweise kann der Füllstand mittels einer Linearisierung (32 Punkte) in andere Größen (Volumen, Masse) umgerechnet werden.

  • Seite 13: Blockdistanz

    Levelflex FMP53 Blockdistanz Die obere Blockdistanz (= UB) ist der minimale Abstand vom Referenzpunkt der Messung (Montage- flansch) bis zum maximalen Füllstand. 100% A0011279  2 Definition von Blockdistanz und Sicherheitsdistanz Referenzpunkt der Messung Sondenlänge UB Obere Blockdistanz Abgleich Leer (= Nullpunkt)

  • Seite 14: Ausgang

    Levelflex FMP53 Ausgang Ausgangssignal HART Signalkodierung FSK ±0,5 mA über dem Stromsignal Datenübertragungsrate 1200 Baud Galvanische Trennung Bluetooth® wireless technology Geräteausführung Bestellmerkmal 610 "Zubehör montiert", Option NF "Bluetooth" Bedienung / Konfiguration Über die AppSmartBlue Reichweite unter Referenzbedingun- > 10 m (33 ft) Verschlüsselung...

  • Seite 15: Ausfallsignal

    Levelflex FMP53 Schaltausgang Funktion Open-Collector-Schaltausgang Schaltverhalten Binär (leitend bzw. nicht leitend), schaltet bei Erreichen des programmierbaren Einschalt- bzw. Ausschaltpunkts Ausfallverhalten nicht leitend elektrische Anschlusswerte U = 16 … 35 V , I = 0 … 40 mA Innenwiderstand < 880 Ω...

  • Seite 16: Protokollspezifische Daten

    Levelflex FMP53 Protokollspezifische Daten HART Hersteller-ID 17 (0x11) Gerätetypkennung 0x1122 HART-Spezifikation Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) • www.endress.com • www.fieldcommgroup.org Bürde HART Min. 250 Ω HART-Gerätevariablen Die Messwerte können den Gerätevariablen frei zugeordnet werden. Messwerte für PV (Erste Gerätevariable) •...
  • Seite 17 Levelflex FMP53 PROFIBUS PA Hersteller-ID 17 (0x11) Ident number 0x1558 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei-Version • www.profibus.org Ausgangswerte Analog Input: • Füllstand linearisiert • Distanz • Klemmenspannung • Elektroniktemperatur • Absolute Echoamplitude • Relative Echoamplitude •...
  • Seite 18 Levelflex FMP53 FOUNDATION Fieldbus Hersteller-ID 0x452B48 Gerätetyp 0x1022 Geräterevision 0x01 DD-Revision Informationen und Dateien unter: • www.endress.com CFF-Revision • www.fieldcommgroup.org Device Tester Version (ITK Ver- 6.01 sion) ITK Test Campaign Number IT080500 Link-Master-fähig (LAS) Wählbar zwischen "Link Mas- ja; Werkeinstellung: Basic Device ter"...
  • Seite 19 Enthält Parameter, die Informationen über den Zustand des keine Ausgabewerte Transducer Block Geräts geben Service Sensor Transdu- Enthält Parameter, die nur durch den Endress+Hauser Ser- keine Ausgabewerte cer Block vice bedient werden können Service Information Enthält Parameter, die dem Endress+Hauser Service Infor-...

  • Seite 20: Funktionsblöcke

    Levelflex FMP53 Funktionsblöcke Block Inhalt Anzahl Anzahl Ausfüh- Funkti- perma- instan- rungszeit onalität nenter zierba- Blocks Blocks Resource Dieser Block beinhaltet alle Daten, die das Gerät erwei- Block eindeutig identifizieren; entspricht einem elektron- tert ischen Typenschild des Gerätes. Analog Dieser Block erhält die vom Sensor-Block bereitge-...

  • Seite 21: Energieversorgung

    Levelflex FMP53 Energieversorgung Klemmenbelegung Klemmenbelegung 2-Draht: 4-20 mA HART A0036498  3 Klemmenbelegung 2-Draht: 4-20 mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz Anschlussklemme für Kabelschirm...
  • Seite 22 Levelflex FMP53 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang A0036500  5 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz...
  • Seite 23 Levelflex FMP53 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA A0036500  7 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 1, 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Stromausgang 2, 4-20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
  • Seite 24 Levelflex FMP53 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V A0036516  9 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm Blockdiagramm 4-Draht: 4-20 mA HART (10,4 …...
  • Seite 25 Levelflex FMP53 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519  11 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
  • Seite 26 Levelflex FMP53 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V A0036527  12 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument;...
  • Seite 27 Levelflex FMP53 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530  14 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) Endress+Hauser...
  • Seite 28 Levelflex FMP53 Beispiele zum Anschluss des Schaltausgangs Bei HART-Geräten ist der Schaltausgang als Option erhältlich. Siehe Produkstruktur, Merkmal 20: "Hilfsenergie, Ausgang", Option B: "2-Draht; 4-20 mA HART, Schaltausgang". Geräte mit PROFIBUS PA und FOUNDATION Fieldbus haben immer einen Schaltausgang. A0015909 ...

  • Seite 29: Gerätestecker

    Levelflex FMP53 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8" Bedeutung Signal -...

  • Seite 30: Versorgungsspannung

    Levelflex FMP53 Versorgungsspannung Es ist eine externe Spannungsversorgung notwendig. Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar. 2-Draht, 4-20mA HART, passiv 2-Draht; 4-20mA HART "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts 3) 4) • Ex-frei 11,5 …...
  • Seite 31 Levelflex FMP53 2-Draht; 4-20 mA HART, Schaltausgang "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts 3) 4) • Ex-frei 13,5 … 35 V R [ ] • Ex nA • Ex nA(ia) • Ex ic •...
  • Seite 32 Levelflex FMP53 Integrierter Verpolschutz Zulässige Restwelligkeit < 1 V bei f = 0 ... 100 Hz Zulässige Restwelligkeit < 10 mV bei f = 100 ... 10000 Hz Endress+Hauser...

  • Seite 33: Leistungsaufnahme

    Levelflex FMP53 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde K: 4-Draht 90-253VAC; 4-20mA HART 90 … 253 V (50 … 60 Hz), Überspannungs- 500 Ω kategorie II L: 4-Draht 10,4-48VDC; 4-20mA HART 10,4 … 48 V Merkmal 020 der Produktstruktur PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie;...

  • Seite 34: Versorgungsausfall

    Levelflex FMP53 FOUNDATION Fieldbus Nennstrom 15 mA Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH Versorgungsausfall • Konfiguration bleibt im HistoROM (EEPROM) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

  • Seite 35: Überspannungsschutz

    "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP). FOUNDATION Fieldbus Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP).

  • Seite 36: Leistungsmerkmale

    Levelflex FMP53 Leistungsmerkmale Referenzbedingungen • Temperatur = +24 °C (+75 °F) ±5 °C (±9 °F) • Druck = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Luftfeuchte = 60 % ±15 % • Reflexionsfaktor ≥ 0,8 (Metallplatte bei Stabsonde mit min. 1 m (40 in) Durchmesser) •...

  • Seite 37: Auflösung

    Levelflex FMP53 Im Bereich des oberen Sondenendes ergibt sich für die Füllstandmessung folgende Messabweichung (nur Stab/Seil): 40 (1.57) DC = 2 30 (1.18) DC = 80 10 (0.39) 2 (0.08) 0 (0) - 2 (- 0.08) - 10 (-0.39) - 30 (- 1.18) - 40 (- 1.57)

  • Seite 38: Montage

    Levelflex FMP53 Montage Montagebedingungen Geeignete Montageposition A0014130  19 Montagebedingungen für Levelflex Montageabstände • Abstand (A) von Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters •...
  • Seite 39 Levelflex FMP53 Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutzhaube (1) verwendet werden. • Sonde nicht in den Befüllstrom montieren (2). Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand lassen.
  • Seite 40 Levelflex FMP53 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert. 6 Nm (4.42 lbf ft) 3 m (9 ft) / 6 m (19 ft) = 50 mm (2")
  • Seite 41 Levelflex FMP53 Teilbare Sonden SW10 AF10 A0014166 Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren Stabsonden ( 8 mm) vorteilhaft. • max. Sondenlänge 6 m/236 inch • max. seitliche Belastbarkeit 10 Nm • Sonden sind mehrfach teilbar in den Längen: –...
  • Seite 42 Levelflex FMP53 Hinweise zur mechanischen Belastung der Sonde Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefes- tigkeit) [Nm] FMP53 DA, DB, EA, EB Stab 8mm (0.31") 316L FA, FB, GA, GB, HA, HB, IA, IB Stab 8mm (0.31") 316L teilbar 10 Seitliche Belastung (Biegemoment) durch Strömung...

  • Seite 43: Besondere Montagesituationen

    Levelflex FMP53 Besondere Montagesituationen Tanks mit Sprühkugel zur Sondenreinigung A0014131 Montage in der Nähe der Behälterwand Durch Montage der Sonde in der Nähe der Behälterwand wird bei Verwendung einer Sprühkugel der Reinigungseffekt verbessert. Der Reinigungsstrahl wird über die Behälterwand auf die Sonde gelenkt.
  • Seite 44 Levelflex FMP53 Schräge Montage A0014145 • Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden. • Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt werden. – Bis LN = 1 m (3,3 ft): α = 30° – Bis LN = 2 m (6,6 ft): α = 10°...
  • Seite 45 Levelflex FMP53 Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleisten, eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen. Endress+Hauser...
  • Seite 46 Levelflex FMP53 Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der Außenwand montiert werden. A0014150 Kunststoff- oder Glasbehälter Metallplatte mit Einschraubmuffe Kein Freiraum zwischen Behälterwand und Sonde! Voraussetzungen •...
  • Seite 47 Levelflex FMP53 Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausge- hen.

  • Seite 48: Einsatzbedingungen: Umgebung

    Levelflex FMP53 Einsatzbedingungen: Umgebung Umgebungstemperatur Messgerät –20 … +80 °C (–4 … +176 °F) Vor-Ort-Anzeige –20 … +70 °C (–4 … +158 °F), außerhalb des Temperaturbereichs kann die Ables- barkeit der Vor-Ort-Anzeige beeinträchtigt sein. Verbindungskabel (bei max. 150 °C (302 °F) Sondendesign "Sensor...
  • Seite 49 Levelflex FMP53 Bei Temperatur (T ) am Prozessanschluss verringert sich die zulässige Umgebungstemperatur (T entsprechend dem folgenden Diagramm (Temperatur-Derating): Temperatur-Derating für FMP53 [°C] ([°F])T a +80(+176) GT20: +68(+154) +53(+127) GT19: 4...20 mA HART -20 (-4) +150 [°C] (-4) (+180) (+302) ([°F])

  • Seite 50: Lagerungstemperatur

    Levelflex FMP53 Lagerungstemperatur –40 … +80 °C (–40 … +176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Einsatzhöhe nach • Generell bis 2 000 m (6 600 ft) über Normalnull. • Über 2 000 m (6 600 ft) unter folgenden Bedingungen: IEC61010-1 Ed.3...

  • Seite 51: Prozess

    Levelflex FMP53 Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluss wird von der bestellten O-Ring-Variante bestimmt: Gerät O-Ring-Werkstoff Prozesstempertaur Zulassung FMP53 EPDM (Freudenberg 70 EPDM –20 … +130 °C (–4 … +266 °F) 291) EHEDG USP Cl. VI FFKM (Kalrez 6221) –20 …...

  • Seite 52: Konstruktiver Aufbau

    Levelflex FMP53 Konstruktiver Aufbau Abmessungen Abmessungen Elektronikgehäuse 99 (3.9)* 78 (3.07) 90 (3.54) A0011346  21 Gehäuse GT19 (Kunststoff PBT); Abmessungen in mm (in) *für Geräte mit integriertem Überspannungsschutz. 98 (3.86)* 78 (3.07) 90 (3.54) A0020751  22 Gehäuse GT20 (Alu beschichtet); Abmessungen in mm (in) *für Geräte mit integriertem Überspannungsschutz.
  • Seite 53 Levelflex FMP53 Abmessungen Montagehalter ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  23 Montagehalter für das Elektronikgehäuse. Maßeinheit mm (in) Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt wer- den (Bestellnummer: 71102216).
  • Seite 54 Levelflex FMP53 FMP53: Abmessungen Prozessanschluss Ausführung Abmessungen Maßeinheit: mm (in) M24x1.5 DIN11864-1 A DN25 Rohr DIN11866-A, 316L Lebensmitteltauglichkeit: EHEDG ø42.9 (ø1.69) A0012763 M24x1.5 DIN11864-1 A DN50 Rohr DIN11866-A, 316L Lebensmitteltauglichkeit: EHEDG ø66.9 (ø2.63) A0012764 M24x1.5 DIN11851 DN50 PN40 Nutmutter, 316L Lebensmitteltauglichkeit: EHEDG ø68.5 (ø2.7)
  • Seite 55 Levelflex FMP53 Ausführung Abmessungen Maßeinheit: mm (in) ø115 (4.53) NEUMO BioControl D80 PN16, 316L M24x1.5 (Nicht erhältlich mit Sondendesign "Sensor kom- pakt", Merkmal 600, Ausprägung MA) ø87.4 (3.44) ø140 (5.51) A0012769 R Referenzpunkt der Messung M24x1.5 Tri-Clamp ISO2852 DN40-51 (2"), 316L Lebensmitteltauglichkeit: EHEDG;...
  • Seite 56 Levelflex FMP53 Ausführung Abmessungen Maßeinheit: mm (in) M24x1.5 SMS 1-1/2" PN25, 316L ø54.85 (ø2.16) A0012775 Gewinde M24, 316L A0014608 Zum Prozessanschluss U1J benötigen Sie folgenden Einschweißadapter: Best.-Nr.: 71041381 = 16 bar (232 psi) Werkstoff: 316L (1.4435) ø65 (2.7) A0012776 Endress+Hauser...
  • Seite 57 Levelflex FMP53 FMP53: Abmessungen Sonde 122 (4.8) ø53.6 27 mm (2.11) 27 mm ø25 (0.98) ø13 (0.51) 10 mm ø53.6 (2.11) 10 mm ø8 (0.31) ø53.6 ø13 (0.51) (2.11) ø25 (0.98) 27 mm ø8 (0.31) 10 mm 10 mm A0012762 ...

  • Seite 58: Sondenlängentoleranzen

    Levelflex FMP53 Sondenlängentoleranzen Stabsonden Stablänge <1 (<3,3) 1...<4 (3,3...<13) zulässige Toleranz [mm +0 / -3 (-0,12) +0 / -5 (-0,2) (in)] Endress+Hauser...

  • Seite 59: Gewicht

    Levelflex FMP53 Gewicht Gehäuse Teil Gewicht Gehäuse GT19 - Kunststoff ca. 1,2 kg Gehäuse GT20 - Aluminium ca. 1,9 kg FMP53 Teil Gewicht Teil Gewicht Sensor ca. 1,2 kg Stabsonde 8 mm ca. 0,4 kg/m Sondenlänge Endress+Hauser...

  • Seite 60: Werkstoffe: Gehäuse Gt19 (Kunststoff)

    Levelflex FMP53 Werkstoffe: Gehäuse GT19 (Kunststoff) A0013788 Nr. Bauteil Werkstoff Gehäuse 2.1 Elektronikraum-Deckel • Sichtscheibe: PC • Rand: PBT-PC • Deckeldichtung: EPDM • Gewindebeschichtung: Gleitlack auf Graphitbasis 2.2 Anschlussraum-Deckel • Deckel: PBT • Deckeldichtung: EPDM • Gewindebeschichtung: Gleitlack auf Graphitbasis Sicherung am Gehäusehals...

  • Seite 61: Werkstoffe: Gehäuse Gt20

    Levelflex FMP53 Werkstoffe: Gehäuse GT20 (Aluminiumdruckguss, pul- verbeschichtet) A0036037 Nr. Bauteil Werkstoff Gehäuse, RAL 5012 (blau) • Gehäuse: AlSi10Mg(<0,1% Cu) • Beschichtung: Polyester 2.1 Elektronikraum-Deckel, RAL 7035 (grau) • Deckel: AlSi10Mg(<0,1% Cu) • Sichtfenster: Glas • Deckeldichtung: NBR • Dichtung des Sichtfensters: NBR •...
  • Seite 62 Levelflex FMP53 Nr. Bauteil Werkstoff Erdungsklemme • Schraube: A2 • Federring: A2 • Klemmbügel: 304 (1.4301) • Bügel: 304 (1.4301) Klebetypenschild Kunststoff Bei der Ausführung mit Stecker M12 ist abweichend vom Standard das Dichtungsmaterial Viton. Bei der Ausführung mit Stecker 7/8" ist abweichend vom Standard das Dichtungsmaterial NBR.

  • Seite 63: Werkstoffe: Prozessanschluss

    Levelflex FMP53 Werkstoffe: Prozessan- Levelflex FMP53 schluss Sensor nicht trennbar Sensor trennbar Werkstoff Zulassung 304 (1.4301) — 304 (1.4301) — 316L (1.4435) — Ketron LSG PEEK Food FDA, 3A, Grade natur USP Cl. VI A0013904 A0013903 304L (1.4307) — Endress+Hauser...

  • Seite 64: Werkstoffe: Sonde

    Levelflex FMP53 Werkstoffe: Sonde Levelflex FMP53 Merkmal 060 "Sonde" • DA: Stab 8mm • FA: Stab 8mm, 500mm teilbar • DB: Stab 0,31in • FB: Stab 0,31in, 20in teilbar • EA: Stab 8mm, elektropoliert • GA: Stab 8mm, 500mm teilbar, elektropoliert Nr.

  • Seite 65: Werkstoffe: Montagehalter

    Levelflex FMP53 Werkstoffe: Montagehalter A0015143 Montagehalter für Ausführung "Sensor abgesetzt" Bauteil Werkstoff Halter 316L (1.4404) Rundbügel 316Ti (1.4571) Schrauben/Muttern A4-70 Distanzhülsen 316Ti (1.4571) oder 316L (1.4404) Halbschalen 316L (1.4404) Werkstoffe: Adapter und Kabel für abgesetzten Sensor A0024684 Adapter und Kabel für Ausführung "Sensor abgesetzt"...

  • Seite 66: Werkstoffe: Wetterschutzhaube

    Levelflex FMP53 Werkstoffe: Wetterschutz- haube A0015473 Bauteil: Werkstoff Schutzhaube: 316L (1.4404) Gummiformteil (4x): EPDM Spannschraube: 316L (1.4404) + Kohlenstofffaden Halterung: 316L (1.4404) Erdungsklemme • Schraube: A4 • Federring: A4 • Klemmbügel: 316L (1.4404) • Bügel: 316L (1.4404) • Scheibe: A4 •...

  • Seite 67: Bedienbarkeit

    Levelflex FMP53 Bedienbarkeit Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Bedienung • Diagnose • Expertenebene Bediensprachen • English • Deutsch • Français • Español • Italiano • Nederlands • Portuguesa • Polski • русский язык (Russian) • Svenska •...

  • Seite 68: Vor-Ort-Bedienung

    Levelflex FMP53 Vor-Ort-Bedienung Bedienung Drucktasten Touch Control Bestell- Option C "SD02" Option E "SD03" merkmal "Anzeige; Bedienung" A0036312 A0036313 Anzeigeele- 4-zeilige Anzeige 4-zeilige Anzeige mente Hintergrundbeleuchtung weiß, bei Gerätefeh- ler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20 …...

  • Seite 69: Bedienung Über Bluetooth® Wireless Technology

    Levelflex FMP53 Bedienung über Bluetooth® Voraussetzungen wireless technology A0036790  26 Gerät mit Bluetooth-Modul Elektronikgehäuse des Geräts Bluetooth-Modul Diese Bedienmöglichkeit steht nur für Geräte mit Bluetooth-Modul zur Verfügung. Dafür gibt es zwei Möglichkeiten: • Das Geräte wurde mit einem Bluetooth-Modul bestellt: Merkmal 610 "Zubehör montiert", Option NF "Bluetooth"...

  • Seite 70: Fernbedienung

    Levelflex FMP53 Fernbedienung Via HART-Protokoll A0036169  28 Möglichkeiten der Fernbedienung via HART-Protokoll SPS (Speicherprogrammierbare Steuerung) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA191, FXA195 und Field Communicator 375, 475 Field Communicator 475 Computer mit Bedientool (z.B. DeviceCare/FieldCare , AMS Device Manager, SIMATIC PDM)
  • Seite 71 Levelflex FMP53 Via FOUNDATION Fieldbus FF-HSE FF-H1 FF-H1 A0017188  29 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten FFblue Bluetooth-Modem Field Xpert SFX350/SFX370 DeviceCare/FieldCare NI-FF Schnittstellenkarte Industrial network FF-HSE High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere Busabschlusswiderstand (Terminator)
  • Seite 72 Levelflex FMP53 DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  30 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...

  • Seite 73: Einbindung In Das Tank Gauging System

    Levelflex FMP53 Einbindung in das Tank Gau- Der Endress+Hauser Tank Side Monitor NRF81 verfügt über integrierte Kommunikationsfunktionen für Standorte mit mehreren Tanks, wobei sich jeweils ein oder mehrere Sensoren am Tank befinden ging System können, z. B. Radar-, Punkt- oder Durchschnittstemperatursensor, kapazitive Sonden zur Wasserer- kennung und/oder Drucksensor.

  • Seite 74: Bestandsführungssoftware Supplycare

    Levelflex FMP53 Bestandsführungssoftware SupplyCare ist ein webbasiertes Bedienprogramm für die Koordination des Material- und Informati- onsflusses entlang der Lieferkette. SupplyCare bietet einen umfassenden Überblick über die Füll- SupplyCare stände von z.B. weltweit verteilten Tanks und Silos und schafft somit die volle Transparenz über die aktuelle Bestandssituation, unabhängig von Zeit und Ort.
  • Seite 75 Levelflex FMP53 A0034288  32 Beispielhafte Bestandsführungsplattform mit SupplyCare Enterprise SCE30B SupplyCare Enterprise (über den Web-Browser) SupplyCare Enterprise Installation SupplyCare Enterprise auf mobilen Geräten (über den Web-Browser) Ethernet / WLAN / UMTS Fieldgate FXA42 Energieversorgung 24 V DC Modbus TCP über Ethernet als Server / Client...
  • Seite 76 Kunden. Die gehostete Variante von SupplyCare ist also stets auf dem neuesten Stand und kann auf unterschiedlich bemessene Kundenbedarfe zugeschnitten werden. Neben der IT-Infra- struktur und der Software, die in einem sicheren und redundanten Endress+Hauser Rechenzentrum installiert ist, werden weitere Dienstleistungen mit angeboten. Hierunter fallen eine definierte Ver- fügbarkeit der weltweiten Endress+Hauser Service- und Support-Organisation sowie definierte Ant-...

  • Seite 77: Zertifikate Und Zulassungen

    CE-Zeichen zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. RoHS Das Messsystem entspricht den Stoffbeschränkungen der Richtlinie zur Beschränkung der Verwen- dung bestimmter gefährlicher Stoffe 2011/65/EU (RoHS 2).

  • Seite 78: Lebensmitteltauglichkeit

    Levelflex FMP53 Lebensmitteltauglichkeit Die folgende Tabelle zeigt, welche Geräteausführungen die Anforderungen des 3A-Sanitary Stan- dard Nr. 74 erfüllen und/oder von der EHEDG zertifiziert sind. FMP53 Merkmal Ausprägung EHEDG 060: Sonde alle Sonden   090: Dichtung   FKM –10 … 150 °C (14 … 302 °F) ...

  • Seite 79: Erfahrungsgeschichte

    Levelflex FMP53 Erfahrungsgeschichte FMP5x ist das Upgrade-Modell der entsprechenden FMP4x-Serie. Endress+Hauser...

  • Seite 80: Test, Zeugnis

    Levelflex FMP53 Test, Zeugnis Merkmal 580 Bezeichnung Verfügbar für "Test, Zeugnis" 3.1 Materialnachweis, mediumberührte metallische Teile, EN10204-3.1 FMP53 Abnahmeprüfzeugnis Rauigkeitsmessung ISO4287/Ra, mediumberührte metallische Teile, Abnah- FMP53 meprüfzeugnis Druckprüfung, internes Verfahren, Abnahmeprüfzeugnis FMP53 3.1 Materialnachweis + Delta-Ferrit-Messung, internes Verfahren, medium- FMP53 berührte metallische Teile, Abnahmeprüfzeugnis...

  • Seite 81: Externe Normen Und Richtlinien

    Levelflex FMP53 Externe Normen und Richtli- • EN 60529 Schutzarten durch Gehäuse (IP-Code) nien • EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A". Elektromagnetische Verträglichkeit (EMV-Anfor- derungen). • NAMUR NE 21 Elektromagnetische Verträglichkeit von Betriebsmitteln der Prozess- und Labortechnik...

  • Seite 82: Bestellinformationen

    Levelflex FMP53 Bestellinformationen Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com -> "Corporate" klicken -> Land wählen -> "Products" klicken -> Produkt mit Hilfe der Filter und Suchmaske aus- wählen -> Produktseite öffnen -> Die Schaltfläche "Konfiguration" rechts vom Produktbild öffnet den Produktkonfigurator.

  • Seite 83: 3-Punkt Linearitätsprotokoll

    Levelflex FMP53 3-Punkt Linearitätsprotokoll Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F3 ("3-Punkt Linearitätsprotokoll") gewählt wurde. Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt: A0021090 Abstand vom Referenzpunkt R zum ersten Messpunkt...

  • Seite 84: 5-Punkt Linearitätsprotokoll

    Levelflex FMP53 5-Punkt Linearitätsprotokoll Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F4 ("5-Punkt Linearitätsprotokoll") gewählt wurde. Die 5 Punkte des Linearitätsprotokolls sind gleichmäßig über den Messbereich (0% - 100%) verteilt. Zur Festlegung des Messbereichs müssen Abgleich Leer (E) und Abgleich Voll (F) angegeben wer- Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen:...

  • Seite 85: Kundenspezifische Parametrierung

    Levelflex FMP53 Kundenspezifische Paramet- Falls im Merkmal 570: "Dienstleistung" die Option IJ: "Kundenspezifische Parametrierung HART", IK "Kundenspezifische Parametrierung PA" oder IL "Kundenspezifische Parametrierung FF" gewählt rierung wurde, können für folgende Parameter vom Standard abweichende Voreinstellungen gewählt wer- den: Parameter Kommunikati-...

  • Seite 86: Anwendungspakete

    Levelflex FMP53 Anwendungspakete Heartbeat Diagnostics Verfügbarkeit Verfügbar in allen Geräteausführungen. Funktion • Kontinuierliche Selbstüberwachung des Geräts. • Ausgabe von Diagnosemeldungen an – die Vor-Ort-Anzeige. – ein Asset Management-System (z.B. FieldCare/DeviceCare). – ein Automatisierungssystem (z.B. SPS). Vorteile • Information über den Gerätezustand stehen zeitnah zur Verfügung und werden rechtzeitig verar- beitet.

  • Seite 87: Heartbeat Verification

    Levelflex FMP53 Heartbeat Verification Verfügbarkeit Verfügbar für folgende Ausprägungen von Merkmal 540 "Anwendungspaket": • EH: Heartbeat Verification + Monitoring • EJ:   Heartbeat Verification Überprüfung der Gerätefunktionalität auf Anforderung • Verifizierung der korrekten Funktion des Messgerätes innerhalb der Spezifikation. • Resultat der Verifikation ist eine Aussage über den Gerätezustand: Bestanden oder Nicht bestan- den.
  • Seite 88 Levelflex FMP53 Heartbeat Monitoring Verfügbarkeit Verfügbar für folgende Ausprägungen von Merkmal 540 "Anwendungspaket": EH: Heartbeat Verification + Monitoring Funktion • Zusätzlich zu den Verifikationsparametern werden die zugehörige Parameterwerte protokolliert. • Bestehende Messgrößen, wie zum Beispiel die Echoamplitude, werden in den Wizards Schaumer- kennung und Ansatzerkennung verwendet.

  • Seite 89: Zubehör

    Levelflex FMP53 Zubehör Gerätespezifisches Zubehör Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  34 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").

  • Seite 90: Montagehalter Für Elektronikgehäuse

    Levelflex FMP53 Montagehalter für Elektronikgehäuse Zubehör Beschreibung Montagehalter für das Elektronikgehäuse ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  35 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 91 Zum Verschließen der Sonde bei demontierter Elektronik Bestellnummer: 71041379 Für Einzelheiten siehe Betriebsanleitung BA362F. Kalibrations-Kit Zubehör Beschreibung Kalibrations-Kit Das Kalibrations-Kit dient zur regelmäßigen Überprüfung der Genauigkeit und Reproduzierbarkeit des Füllstandmessgerätes Levelflex FMP53. Bestellnummer: 71041382 Für Einzelheiten siehe Betriebsanleitung SD01003F. Endress+Hauser...
  • Seite 92 Levelflex FMP53 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – 316L/1.4404 – Aluminium • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: – SD02 (Drucktasten) – SD03 (Touch control) •...
  • Seite 93 Levelflex FMP53 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400 … 700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...
  • Seite 94 Levelflex FMP53 Bluetoothmodul für HART-Geräte Zubehör Beschreibung Bluetoothmodul A0036493 • Einfache und schnelle Einrichtung über SmartBlue (App) • Keine zusätzlichen Werkzeuge oder Adapter erforderlich • Signalkurve über SmartBlue (App) • Verschlüsselte Single Point-to-Point Datenübertragung (Fraunhofer-Institut getestet) und passwortgeschützte Kom- munikation via Bluetooth® wireless technology •...

  • Seite 95: Kommunikationsspezifisches Zubehör

     Für Einzelheiten: Dokument "Technische Information" TI00404F Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung...

  • Seite 96: Servicespezifisches Zubehör

    Typ Fieldgate FXA42, FXA30 und FXA30B erfasst und übertragen. SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service, SaaS) angeboten. Im Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfügung gestellt.  Zu Einzelheiten: Dokumente "Technische Information" TI01229S und Betriebsanleitung BA00050S Zubehör...

  • Seite 97: Systemkomponenten

    Levelflex FMP53 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Prozessgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen inter- nen Speicher und zusätzlich auf SD-Karte oder USB-Stick.

  • Seite 98: Ergänzende Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Levelflex FMP53 Zuordnung der Dokumentationen zum Gerät:...

  • Seite 99: Sicherheitshinweise (Xa)

    Levelflex FMP53 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung. Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie, Ausgang" für ATEX II 1G Ex ia IIC T6 Ga FMP53 XA00496F XA01125F XA01126F XA00516F -...
  • Seite 100 Levelflex FMP53 Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie, Ausgang" für NEPSI Ex d[ia] IIC T6 Ga/Gb, DIP A20/21 T85…90°C FMP53 XA00639F XA00639F XA00639F XA00645F XA00639F IP66 FM/CSA IS+XP Cl.I,II,III Div.1 Gr.A-G FMP53 XA00531F XA00531F XA00531F XA00572F XA00531F XA00532F XA00532F XA00532F...
  • Seite 101 Levelflex FMP53 Ex-Kennzeichnung bei Anschluss der abgesetzten Anzeige FHX50 Wenn das Gerät für die abgesetzte Anzeige FHX50 vorbereitet ist (Produktstruktur: Merkmal 030 "Anzeige, Bedienung", Ausprägung L oder M), dann ändert sich die Ex-Kennzeichnung einiger Zertifi- kate gemäß folgender Tabelle Merkmal 010 ("Zulas- Merkmal 030 ("Anzeige, Bedienung") Ex-Kennzeichnung...
  • Seite 102 *71394754* 71394754 www.addresses.endress.com...
