6 Abgleich über Anzeigemodul/Fernbedienung
Hinweis!
Kundenabgleich
Hinweis!
Hinweis!
26
6.2

Einbautenabgleich (Sonden mit Straffgewicht)

Ein Einbautenabgleich ist notwendig wenn:
•
die geometrischen Einbaubedingungen nicht eingehalten werden können,
z. B. bei längerem Stutzen oder Montage in der Nähe (Abstand kleiner 30 cm,
bei Betonsilos darf der Wandabstand nicht unter 40 cm betragen!) von Einbauten.
•
das Sondenseil gekürzt worden ist und maximale Genauigkeit gewünscht wird
(sonst muß die Meßlänge in V3H5, der Nullpunkt in V0H1 und die Messspanne in
V0H2 geändert werden).
•
die Elektronik nachträglich in ein separates Gehäuse montiert wurde.
Es gibt zwei Möglichkeiten, einen Einbautenabgleich zu machen:
•
Kundenabgleich: wird bei leerem Silo durchgeführt
•
Teilabgleich: wird mit teilgefülltem Silo durchgeführt.
Hinweis!
•
Während eines Einbautenabgleichs (Kunden-, Teilabgleich) schaltet der Levelflex für
etwa 30 s auf Störung und zeigt Fehlercode E642 an.
Dieser Einbautenabgleich muß bei leerem Silo durchgeführt werden.
Hinweis!
•
Bei Standardsonden kann der Einbautenabgleich im leeren Silo sehr einfach
durchgeführt werden, indem das Anzeigemodul abgezogen und der Vorgang in
Kapitel 5.2 durchgeführt wird.
•
Bei Staub-Ex-Sonden muß folgender Vorgang durchgeführt werden, da das
Anzeigemodul nicht entfernt werden darf.
•

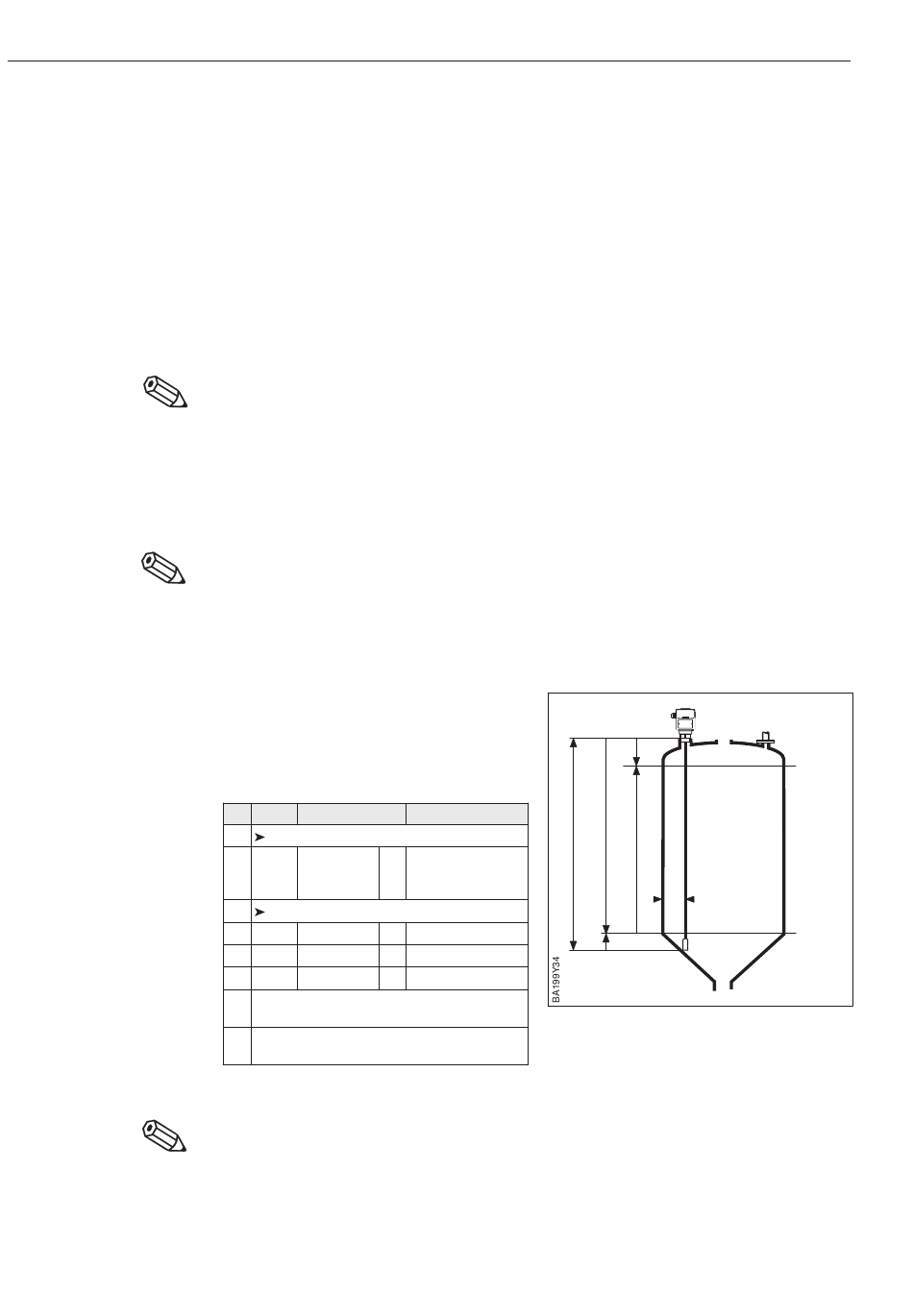

Sonde gemäß Kapitel 2 und 3 montie-
ren und anschließen.
•
Silo entleeren.
•
Nullpunkt (E): Sondenlänge - 35 cm.
•
Spanne (F): 90 % E, aber max. E – B
siehe Kapitel 7.6
# VH Eingabe
Diagnose
VH
1 V9H5 333
Einbautenabgleich
H
2 V3H0 1
H
3 V3H1 1
VH
4 V3H5 Sondenlänge
5 Warten bis Balkenanzeige nicht mehr blinkt
bzw. rote LED erlischt.
6 Die Meßlänge, die vom Sondenende-Signal
berechnet wird, wird jetzt in V3H5 angezeigt.
Hinweis!
•
Ist das Sondenseil gekürzt worden, sind jetzt die Werte für den Abgleich in V0H1
und V0H2 zu ändern.
•
Bei bedeckter Sonde Reflexionsqualität überprüfen. Die Anzeige in V3H2 sollte
> = 3 sein.
Text
L
Rücksetzen
(nur bei
Inbetriebnahme)
Kunden-Abgleich
Abgleich aktivieren
Meßlänge
Levelflex FMP 232 E/332 E
B
E
F
≤ 30 cm
35 cm
Endress+Hauser
100%
20 mA
0%
4 mA
