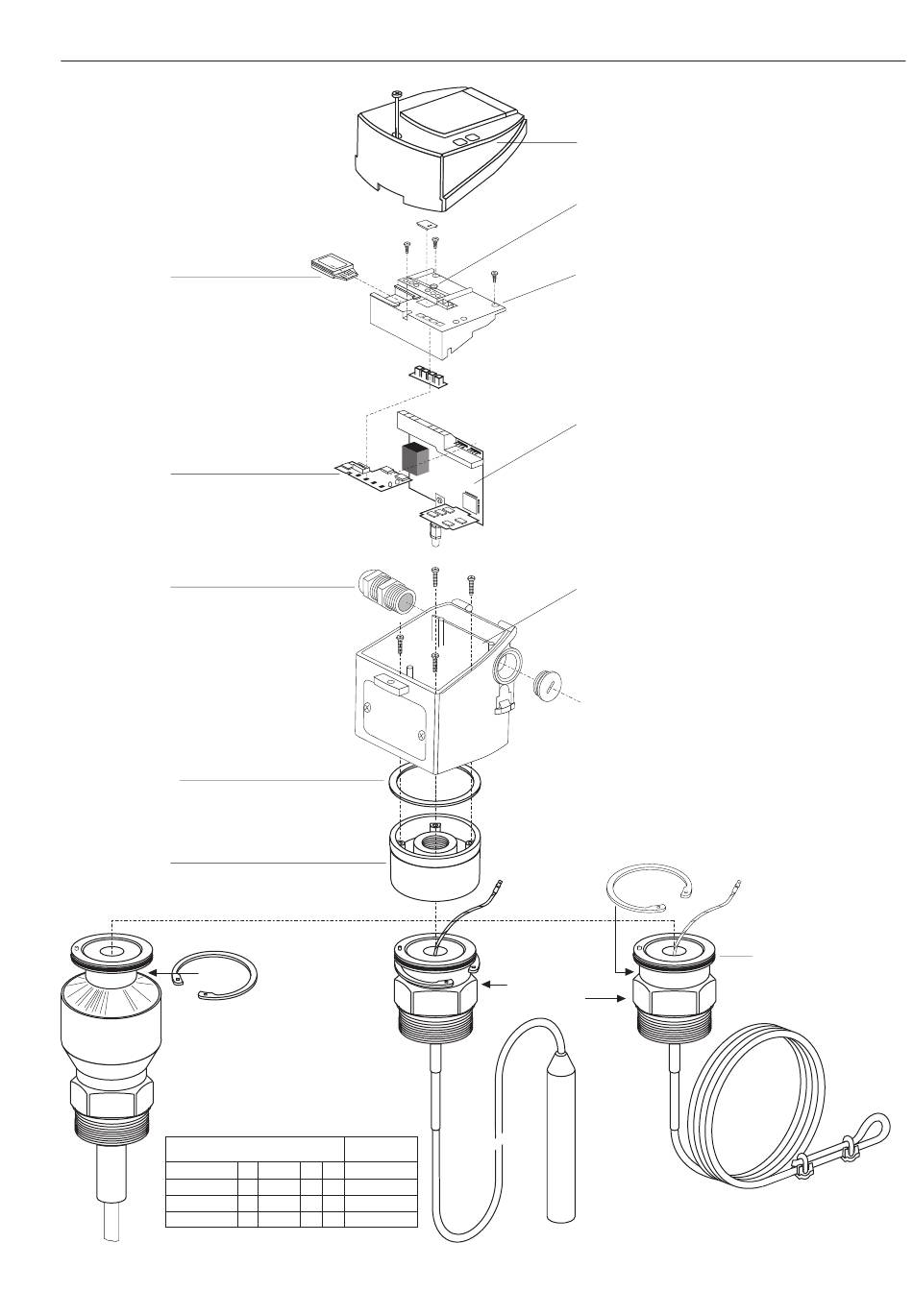

Endress+Hauser Levelflex FMP 232 E Betriebsanleitung Seite 43

Levelflex FMP 232 E/332 E
Standardsonde
LCD-Anzeigemodul
942 663 - 0000
Bedieneinheit kpl.
mit Kontaktleiste
528 297 - 3000
PG16-Durchführung
mit Reduzierstück auf PG13,5
Adapter PG16 auf ½" NPT
Adapter PG16 auf M20
Adapter PG16 auf G½"
Die Version mit NPT-Gewinde muß beim Einschrauben
in das Gehäuse zusätzlich mit Loctite verklebt werden!
Flachdichtung 65 x 73 x 3
im Gehäuse enthalten
Sondenadapter
(Kunststoff) gehört
zum Gehäuse kpl.
Einschraubstück
bei FMP 332 E
Seilsonden für FMP 232 E/ 332 E komplett mit
Einschraubstück, Straffgewicht bzw. Seilschlaufe
Bitte aus der Preislistenstruktur die gewünschte
Sonde auswählen.
Best.-Code aus Gerätepreisliste
SON 232E -
SON 232A -
SON 332E -
SON 332A -
SON 332
Endress+Hauser
3 Befestigungs-
schrauben
Kontaktleiste
016 908 - 0000
919 253 - 1000
919 253 - 0000
919 253 - 2000
Segerring gehört
zur Sonde kpl.
Sondenlänge
10 20 30 40
mm
feet
mm
feet
Sondenlängen
immer mit Gewicht
Gehäusedeckel komplett 542 651 - 0000
(inkl. Verschlußschraube, Sichtfenster und Scharnier)
Feinsicherung für FMP 232 E/332 E
50 mA/T = 014 737 - 0000 (180...250 V AC)
Abdeckung
100 mA/T = 016 086 - 0000 ( 90...127 V AC)
160 mA/T = 016 189 - 0000 ( 18... 36 V DC)
Abdeckblende kpl. 542 653 - 0117
(inkl. Abdeckungen HART und Neutral,
Kontaktleiste und 3 Schrauben)
Elektronik siehe Tabelle auf Seite 42
4 Torx-Linsen-
schrauben
3,5 x 20 Gehäuse F9 kpl. vormontiert
(inkl. Erdungsklemme, Teflonfilter, 2 Kreuzschlitzschrauben
zur Typenschildbefestigung, Blindverschluß, 4-Torx-Linsen-
schrauben, Sondenadapter mit Segerring, Flachdichtung
und O-Ring für Sondenkopf)
Die Kabel-Verschraubung bitte separat mitbestellen!
Blindverschluß 015 565 - 0000
im Gehäuse enthalten
Die Version mit NPT-Gewinde muß beim Einschrauben
in das Gehäuse zusätzlich mit Loctite verklebt werden!
Segerring gehört zur Sonde kpl.
und zum Gehäuse kpl.
Einschraubstück
bei FMP 232 E
Straff-Gewicht
gehört zur Sonde
SON 232
Kapitel 8 Wartung und Reparatur
542 650 - 0117
O-Ring 070 005 - 0000
gehört zur Sonde kpl.
und zum Gehäuse kpl.
Variante mit Seilschlaufe
Seilschlaufe zum
Abspannen, kpl.
mit Seilklemmen
41
