Kapitel 4 Bedienung

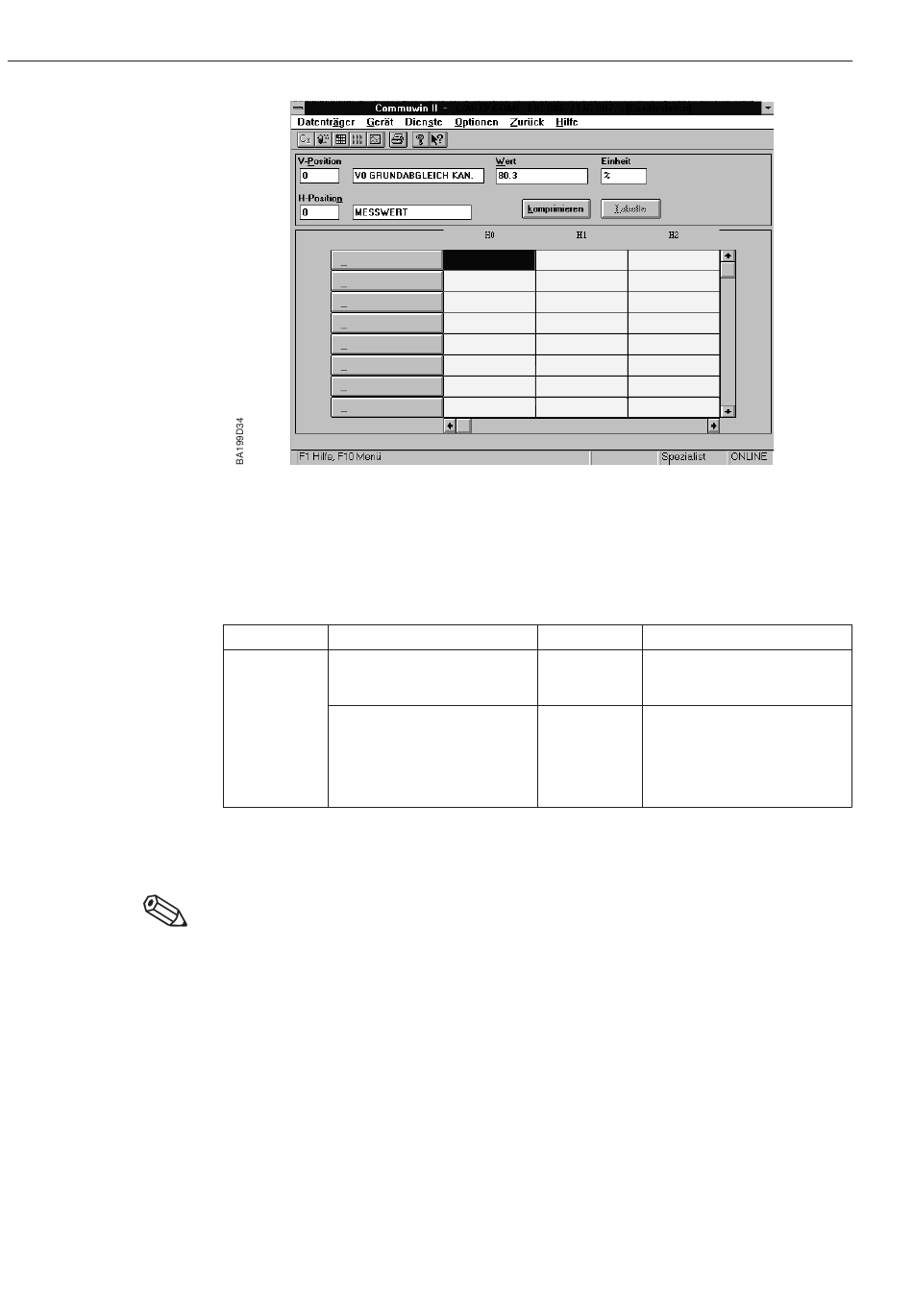

Abb. 4.4
Menü Gerätedaten bei
Commuwin II
Commuwin II
Verbindung
Hinweis!
22
V 0 Grundabgleich
V1
V 2 Linearisierung
V 3 Erw. Abgleich
V4
V5
V6
V7
Eine Beschreibung der Bedienung mit Commuwin II ist der Bedienungsanleitung
BA 124F zu entnehmen. Alle Funktionen des Commuwin II werden unterstützt. Es kann
keine Reflexionskurve angezeigt werden. Die Einstellungen erfolgen entweder über
Bedienmatrix oder graphische Oberfläche.
Die Tabelle gibt einen Überblick über die Commuwin-Verbindungen.
Schnittstelle Hardware
HART Commubox FXA 191 auf HART
Rechner mit
RS-232C-Schnittstelle
Schnittstelle FXN 672
Gateway für MODBUS,
PROFIBUS, FIP, INTERBUS usw.
Rechner mit
RS-232C-Schnittstelle oder
PROFIBUS-Karte
Hinweis!
•
Levelflex-Transmitter mit HART-Protokoll können auch vor Ort mit den Tasten bedient
werden. Erfolgt eine Verriegelung der Bedienung der Tasten vor Ort, dann ist auch
eine Parametereingabe über Kommunikation nicht möglich.
ZA 672 LIC 006 FMP 232
80,3 % 3.50
MESSWERT LEERABGLEICH
0 1
LINEARISIERUNG TABELLEN-NR.
0
0
EINBAU.-ABGLEICH START E.-ABGLEICH
Server
HART
ZA 673 für
PROFIBUS
ZA 672 für
andere
Levelflex FMP 232 E/332 E
3.00
VOLLABGLEICH
0
EINGABE FÜLLSTAND
0
REFLEX.-QUALITAET
Geräteliste
Angeschlossenes Gerät
Liste aller Rackbusteilnehmer:
das gewünschte FXN 672 muß
angewählt werden
