Levelflex FMP 232 E/332 E
5

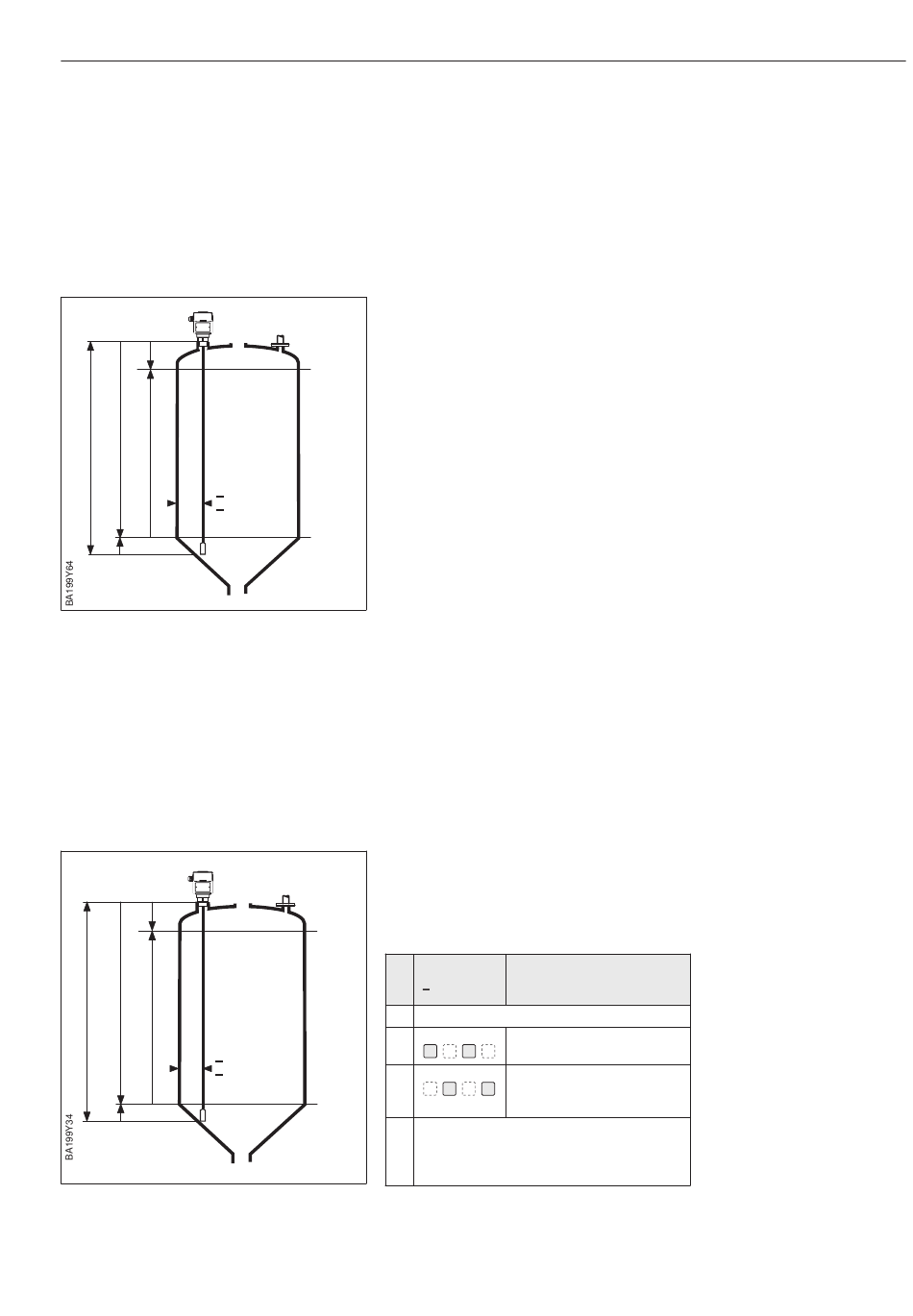

Abgleich vor Ort ohne Anzeigemodul
Sonden mit Straffgewicht können durch Drücken der Tasten auch ohne Anzeigemodul
oder Fernbedienung in Betrieb genommen werden. Für abgespannte Sonden benötigen
Sie das Anzeigemodul oder den Abgleich mittels HART Protokoll.
5.1
Montieren und messen
Jeder Levelflex wird im Werk vorabgeglichen. Geräte mit Straffgewicht, die nicht gekürzt
wurden, ermöglichen in den meisten Fällen die sofortige Messung ohne neuen Abgleich.
B
E
L
F
> 30 cm
> 40 cm bei
Betonsilos
35 cm
5.2
Einbautenabgleich
Ein Einbautenabgleich ist notwendig wenn:
•
die geometrischen Einbaubedingungen nicht eingehalten werden können,
z. B. bei Montage im Abstand von weniger als 30 cm. Bei Betonsilos darf der
Wandabstand nicht unter 40cm betragen!
•
das Sondenseil gekürzt worden ist.
Der Einbautenabgleich muß bei leerem Silo vorgenommen werden. Die Tasten befinden
sich im Gehäuse.
B
E
L
F
> 30 cm
> 40 cm bei
Betonsilos
35 cm
Endress+Hauser
•
Sonde gemäß Kapitel 2 und 3 montie-
ren und anschließen: Idealerweise 1½"
Muffe bzw. Stutzenabmessungen ent-
sprechend der Tabelle Seite 10.
100%
•
Die Messung funktioniert erst korrekt,
20 mA
nachdem die Sonde einmal auf der gan-
zen Länge frei im Silo hing.
•
Nullpunkt (E): Sondenlänge L - 35 cm.
•
Spanne (F):
wobei B = min. 30 cm.
0%
Keine anderen Einstellungen nötig, es sei
4 mA
denn, daß ein anderer Meßbereich er-
wünscht wird oder das Sondenseil gekürzt
worden ist.
•
Sonde gemäß Kapitel 2 und 3 montie-
ren und anschließen.
•
Nullpunkt (E): Sondenlänge L - 35 cm.
•
Spanne (F):
100%
wobei B = 30 cm.
20 mA
#
Tasten
+
V
1
Silo entleeren: Sonde ist komplett unbedeckt
2
3
0%
4 mA
4
Wenn das Sondenseil gekürzt wurde, ist der
Einbautenabgleich 4 mal durchzuführen
Danach ist der Messbereich zu ändern, siehe
Kapitel 5.3
Kapitel 5 Abgleich vor Ort ohne Anzeigemodul
90 % E, aber max. E – B
90 % E, aber max. E – B
Bedeutung
H
Rücksetzen (nur bei
Inbetriebnahme)
Einbauten-Abgleich
Drücken bis rote LED leuchtet
Warten bis LED erlischt
23
