Kapitel 2 Einbau
Achtung!
Seil mit Gewicht
12
2.3 Kürzung von Sonden mit Straffgewicht
Eine Kürzung des Seiles ist einfach möglich.
Achtung!
•
Nach Kürzung des Sondenseils muß der Levelflex neu abgeglichen werden.
•
Wird ohne Display bzw. Fernbedienung bedient, dann muß ein Einbautenabgleich
bei leerem Silo durchgeführt werden.
•
Mit Display bzw. Fernbedienung wird für höchste Genauigkeit ein Einbautenabgleich
durchgeführt. Anderenfalls kann die Meßlänge in V3H5 reduziert werden. Dann
müssen auch die Werte in V0H1 (Nullpunkt) und V0H2 (Messspanne) korrigiert
werden.
Kürzen Sie das Sondenseil wie folgt:
•
Gewindestifte lösen (gegebenen-
falls mit Heißlüfter erhitzen, da Stift
mit Klebstoff gesichert) und Seil aus
dem Gewicht herausziehen.
•

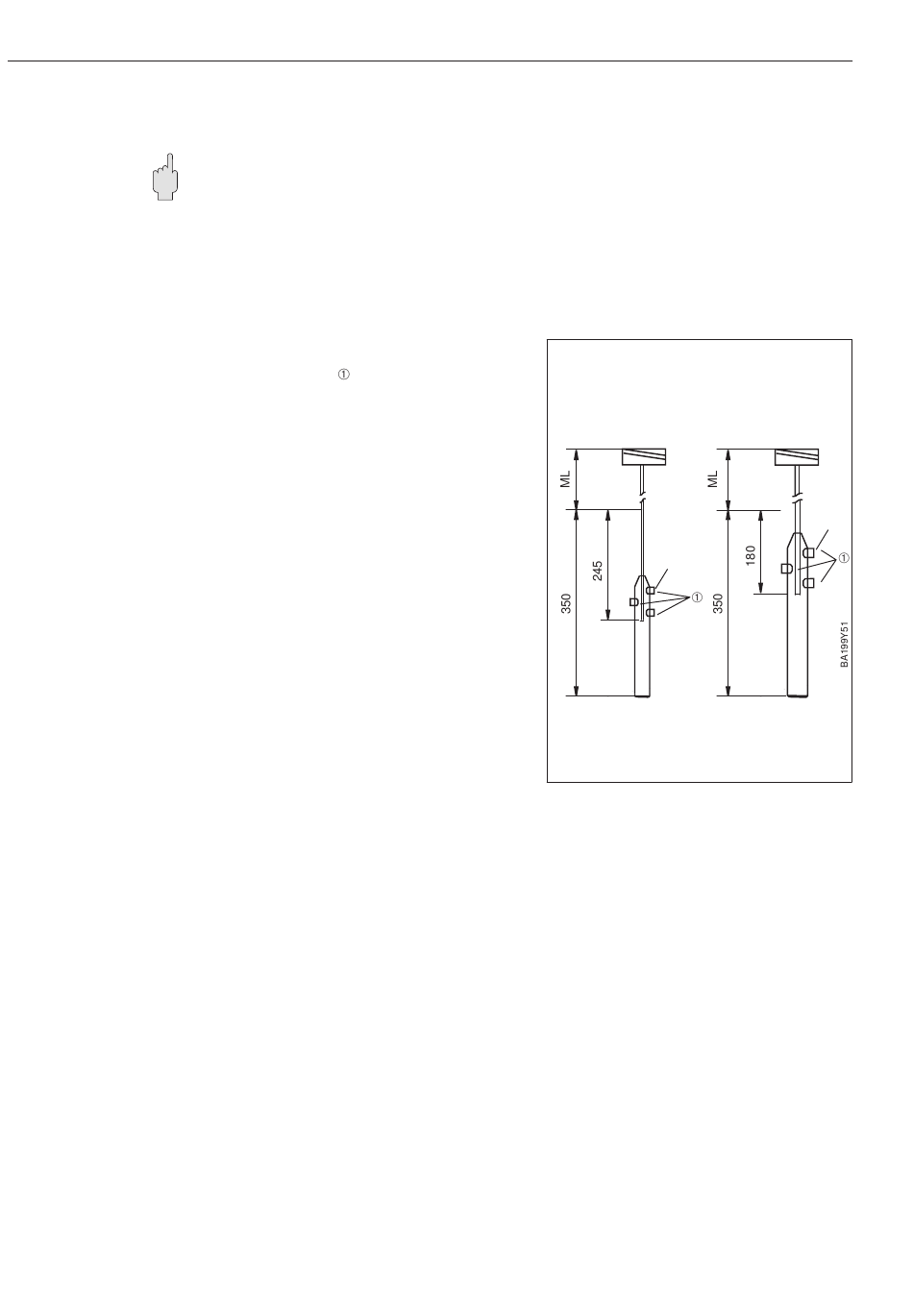

Neue Seillänge berechnen:
Seillänge = max. Meßlänge ML + X
wobei X = 245 mm beim FMP 232 E
180 mm beim FMP 332 E.
•
Seil mit Klebeband umwickeln, um
es gegen Aufspleißen zu sichern.
•
Seil rechtwinklig absägen.
•
Seil wieder in das Gewicht bis auf
Anschlag hineinfädeln.
•
Auf Gewindestift Loctite Schraubensi-
cherungsklebstoff aufbringen (z.B
Loctite 243)
•
Gewindestift festdrehen.
•
Nach einer Stunde nachziehen
(FMP 232 E: 5 Nm;
FMP 332 E: 15 Nm).
•
Sonde installieren, siehe Kapitel
2.4/2.5.
•
Sondenabgleich, siehe Kapitel 5.2 /
6.2.
Levelflex FMP 232 E/332 E
FMP 232 E FMP 332 E
(V3H5) (V3H5)
M6
M10
