Proline Promag P 100 EtherNet/IP
Fernbedienung
Serviceschnittstelle
Endress+Hauser
Bei einigen Arbeiten am Messgerät (z.B. elektrischer Anschluß) ist es sinnvoll die Vor-Ort-
Anzeige vom Hauptelektronikmodul zu trennen:
1. Seitliche Verriegelungstasten der Vor-Ort-Anzeige zusammendrücken.
2. Vor-Ort-Anzeige vom Hauptelektronikmodul ziehen. Dabei auf die Länge des Verbin-
dungskabels achten.
Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken.
Via EtherNet/IP-Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar.
Sterntopologie
1
22

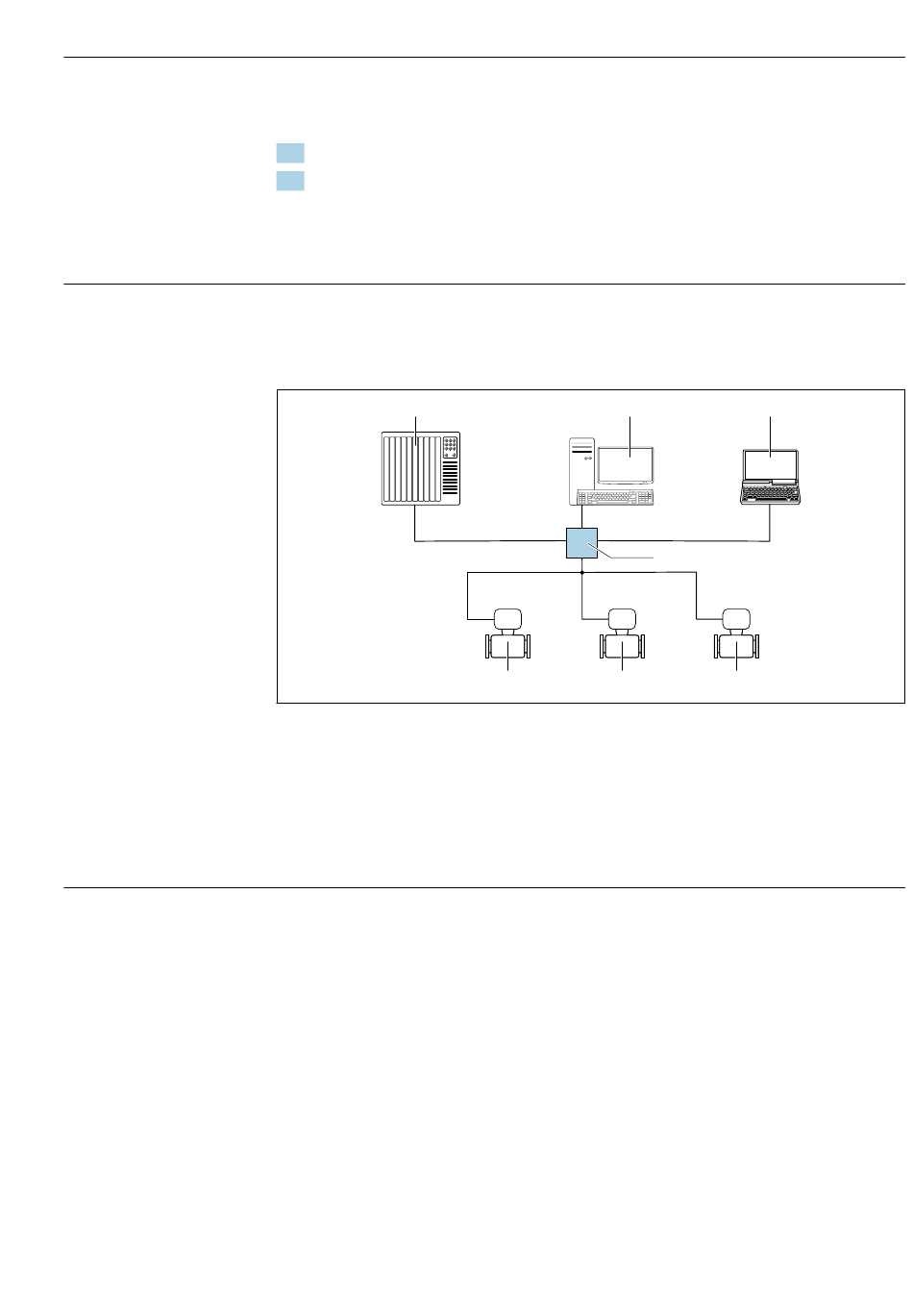

Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie
1
Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation)
2
Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation)
oder mit Electronic Data Sheet (EDS)
3
Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP"
4
Ethernet-Switch
5
Messgerät
Via Service-Schnittstelle (CDI-RJ45)
2
4
5
5
Technische Daten
3
5
A0032078
121
