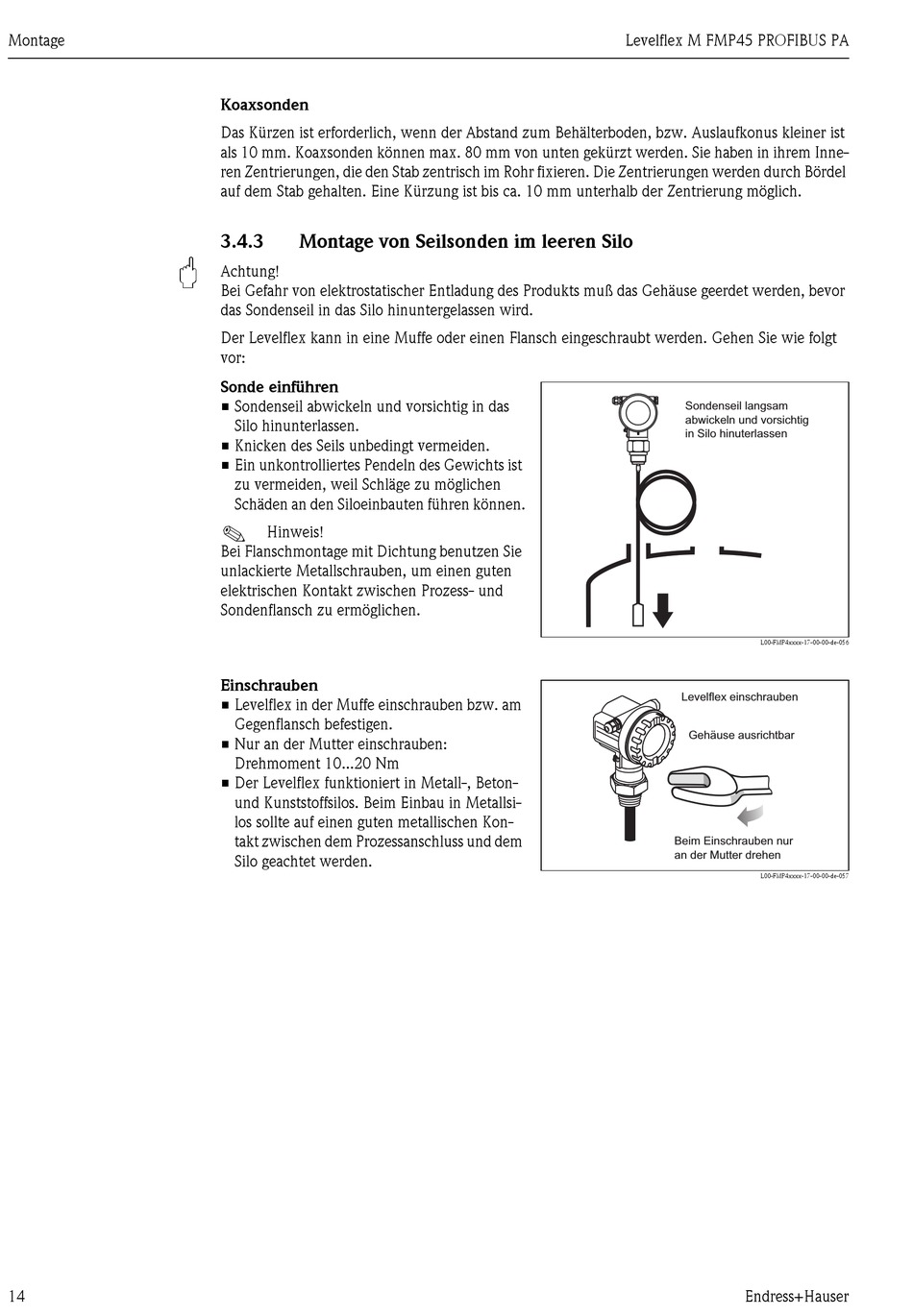

Montage
"
14
Koaxsonden
Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist
als 10 mm. Koaxsonden können max. 80 mm von unten gekürzt werden. Sie haben in ihrem Inne-
ren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden durch Bördel
auf dem Stab gehalten. Eine Kürzung ist bis ca. 10 mm unterhalb der Zentrierung möglich.
3.4.3
Montage von Seilsonden im leeren Silo
Achtung!
Bei Gefahr von elektrostatischer Entladung des Produkts muß das Gehäuse geerdet werden, bevor
das Sondenseil in das Silo hinuntergelassen wird.
Der Levelflex kann in eine Muffe oder einen Flansch eingeschraubt werden. Gehen Sie wie folgt
vor:
Sonde einführen
• Sondenseil abwickeln und vorsichtig in das
Silo hinunterlassen.
• Knicken des Seils unbedingt vermeiden.
• Ein unkontrolliertes Pendeln des Gewichts ist
zu vermeiden, weil Schläge zu möglichen
Schäden an den Siloeinbauten führen können.
!
Hinweis!
Bei Flanschmontage mit Dichtung benutzen Sie
unlackierte Metallschrauben, um einen guten
elektrischen Kontakt zwischen Prozess- und
Sondenflansch zu ermöglichen.
Einschrauben
• Levelflex in der Muffe einschrauben bzw. am
Gegenflansch befestigen.
• Nur an der Mutter einschrauben:
Drehmoment 10...20 Nm
• Der Levelflex funktioniert in Metall-, Beton-
und Kunststoffsilos. Beim Einbau in Metallsi-
los sollte auf einen guten metallischen Kon-
takt zwischen dem Prozessanschluss und dem
Silo geachtet werden.
Levelflex M FMP45 PROFIBUS PA
Sondenseil langsam
abwickeln und vorsichtig
in Silo hinuterlassen
L00-FMP4xxxx-17-00-00-de-056
Levelflex einschrauben
Gehäuse ausrichtbar
Beim Einschrauben nur
an der Mutter drehen
L00-FMP4xxxx-17-00-00-de-057
Endress+Hauser
