Montage

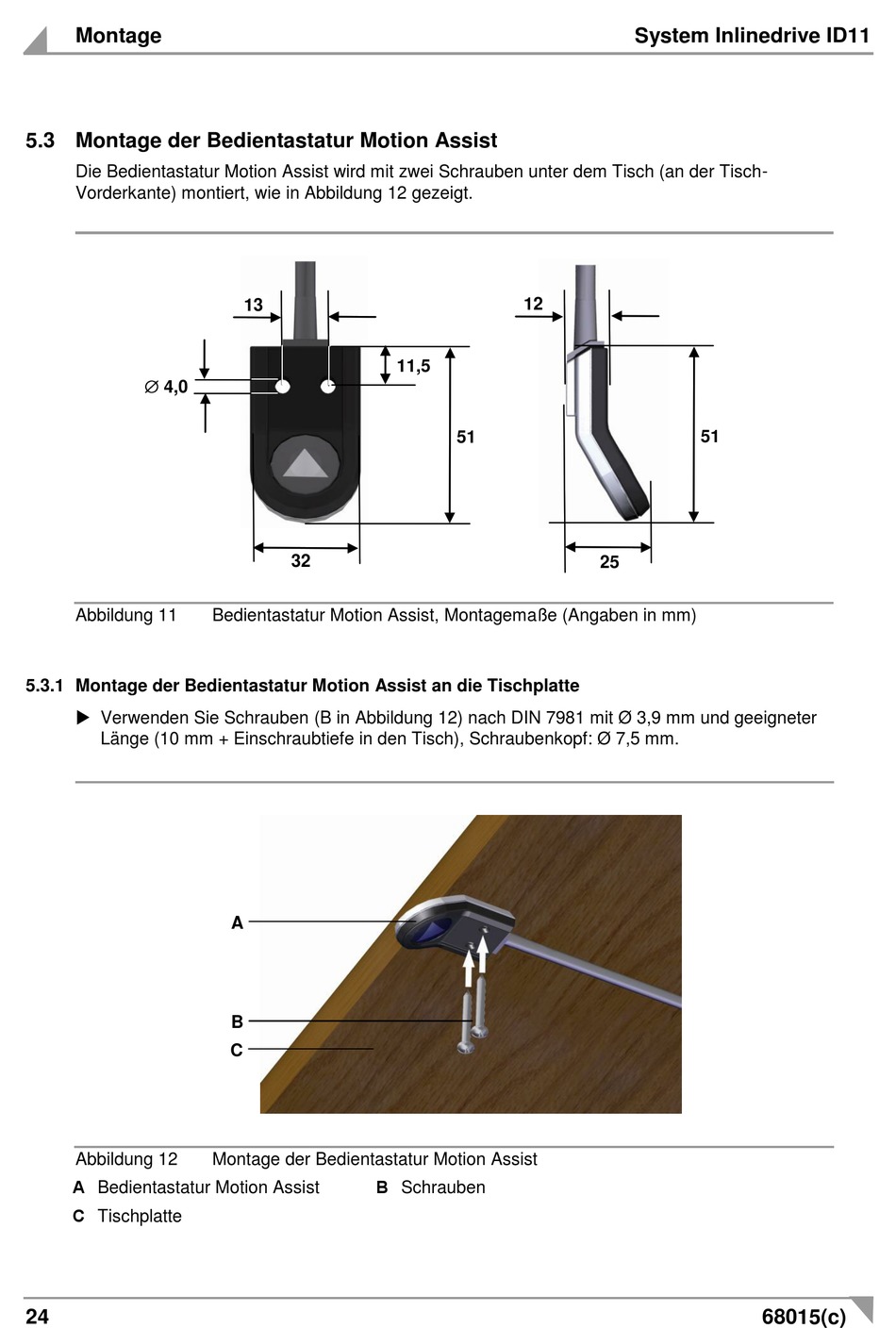

5.3 Montage der Bedientastatur Motion Assist
Die Bedientastatur Motion Assist wird mit zwei Schrauben unter dem Tisch (an der Tisch-
Vorderkante) montiert, wie in Abbildung 12 gezeigt.
4,0
Abbildung 11
5.3.1 Montage der Bedientastatur Motion Assist an die Tischplatte
Verwenden Sie Schrauben (B in Abbildung 12) nach DIN 7981 mit Ø 3,9 mm und geeigneter
Länge (10 mm + Einschraubtiefe in den Tisch), Schraubenkopf: Ø 7,5 mm.
Abbildung 12
A Bedientastatur Motion Assist
C Tischplatte
24
13
32
Bedientastatur Motion Assist, Montagemaße (Angaben in mm)
A
B
C
Montage der Bedientastatur Motion Assist
B Schrauben
12
11,5
51
System Inlinedrive ID11
51
25
68015(c)
