System Inlinedrive ID11
5.6.2 Anschluss der Hubsäulen und der Bedientastatur an die Steuerung Motion Manager 3
Bei der Steuerung Motion Manager 3 für den Betrieb von drei und mehr Hubsäulen, werden die
Hubsäulen an der Vorderseite der Steuerung angeschlossen. Die Bedientastatur wird auf der
Oberseite der Steuerung Motion Manager 3 angeschlossen. Optional kann ein Synchronkabel
auf der Oberseite der Steuerung angeschlossen werden. Die Positionen der Anschlüsse für die
Bedientastaturen zeigen Ihnen die folgenden Abbildungen.
A

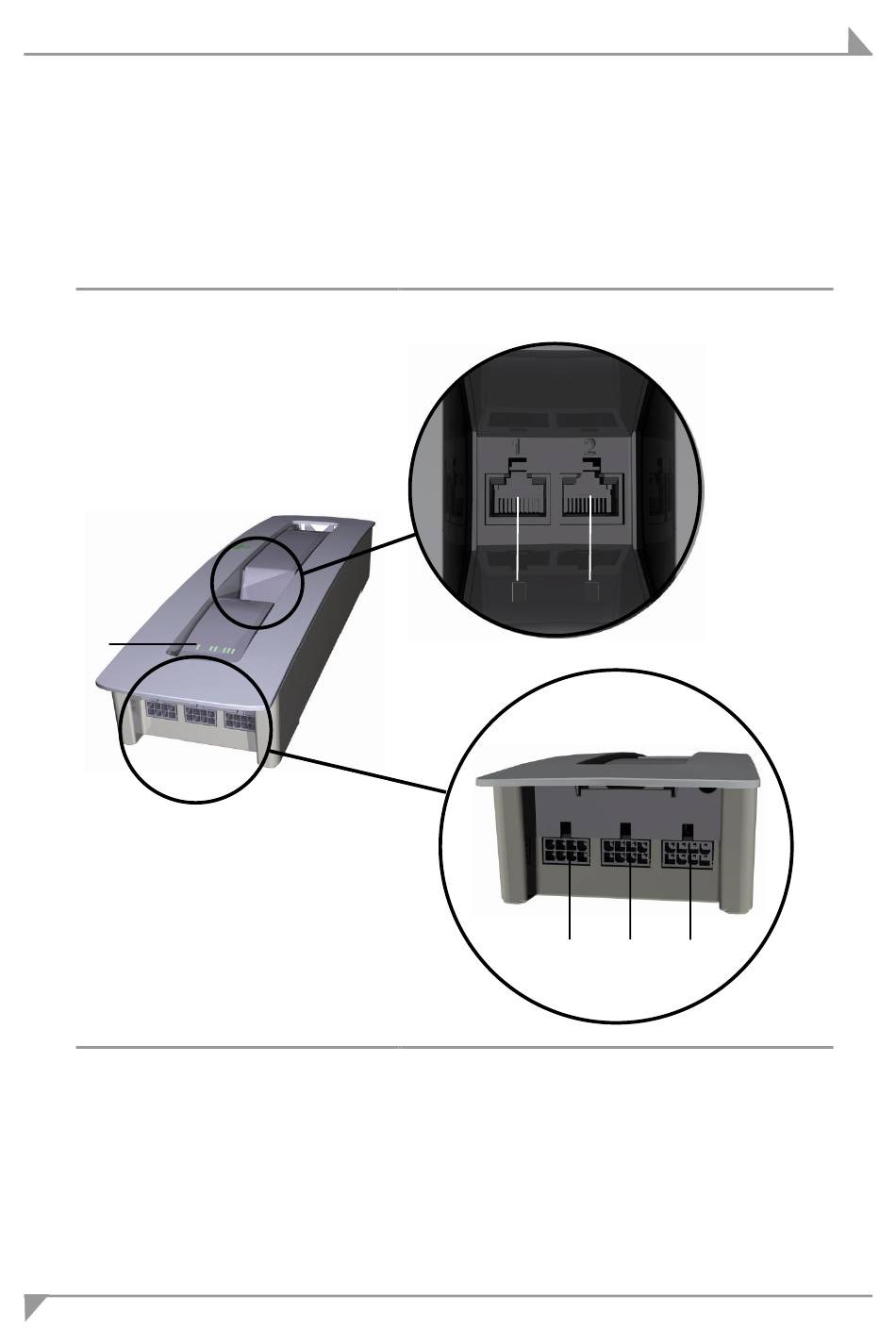

Abbildung 20
drei und mehr Hubsäulen
A Status-LEDs
C Anschluss des optionalen Synchronkabels
E Anschluss für Hubsäule 2
68015(c)
Anschlüsse der Hubsäulen an der Steuerung Motion Manager 3: Variante für
B
C
D
E
B Anschluss der Bedientastatur (Motion Assist
(Pro))
D Anschluss für Hubsäule 1, Option: Anschluss
für eine Lampe über optionales Adapterkabel
F Anschluss für Hubsäule 3
Montage
F
31
