3. Beschreibung der Systemkomponenten
Über das System Inlinedrive ID11 wird die Höhe von Tischen mithilfe von Hubsäulen verstellt
und vorprogrammierte Positionen angefahren. Die Verstellungen erfolgen über eine am Tisch
angebrachte Bedientastatur Motion Assist (Pro) mithilfe der Steuerungen Motion Manager 2 / 3.
Die Varianten des Systems Inlinedrive ID11 unterscheiden sich
im Typ der Bedientastatur,
in der Anzahl und der Arbeitsleistung der anschließbaren Hubsäulen,
im Typ und in der Anzahl der anschließbaren Steuerungen,
in der optionalen Tischbeleuchtung.
3.1 Montiertes Gesamtsystem (Beispiel: Basisvariante)
B
A

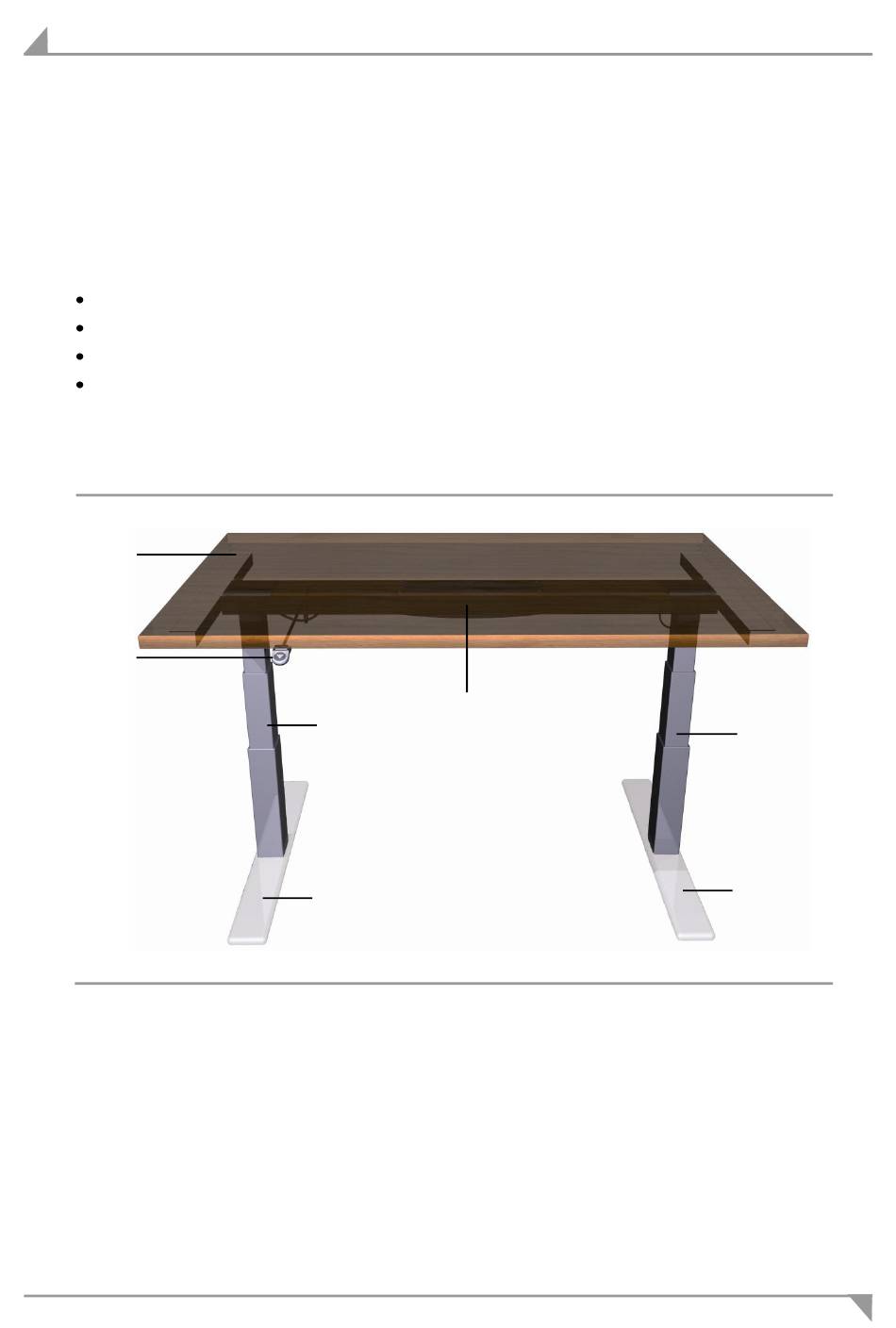

Abbildung 1
A Bedientastatur Motion Assist
C Hubsäule ID11
E Tischfuß (Beispiel)
10
C
C
System Inlinedrive ID11 (Beispiel: Basisvariante für zwei Hubsäulen)
D
B Tischplatte (Beispiel)
D Steuerung Motion Manager 2 oder 3 (zwi-
schen den Quertraversen)
System Inlinedrive ID11
C
C
