System Inlinedrive ID11

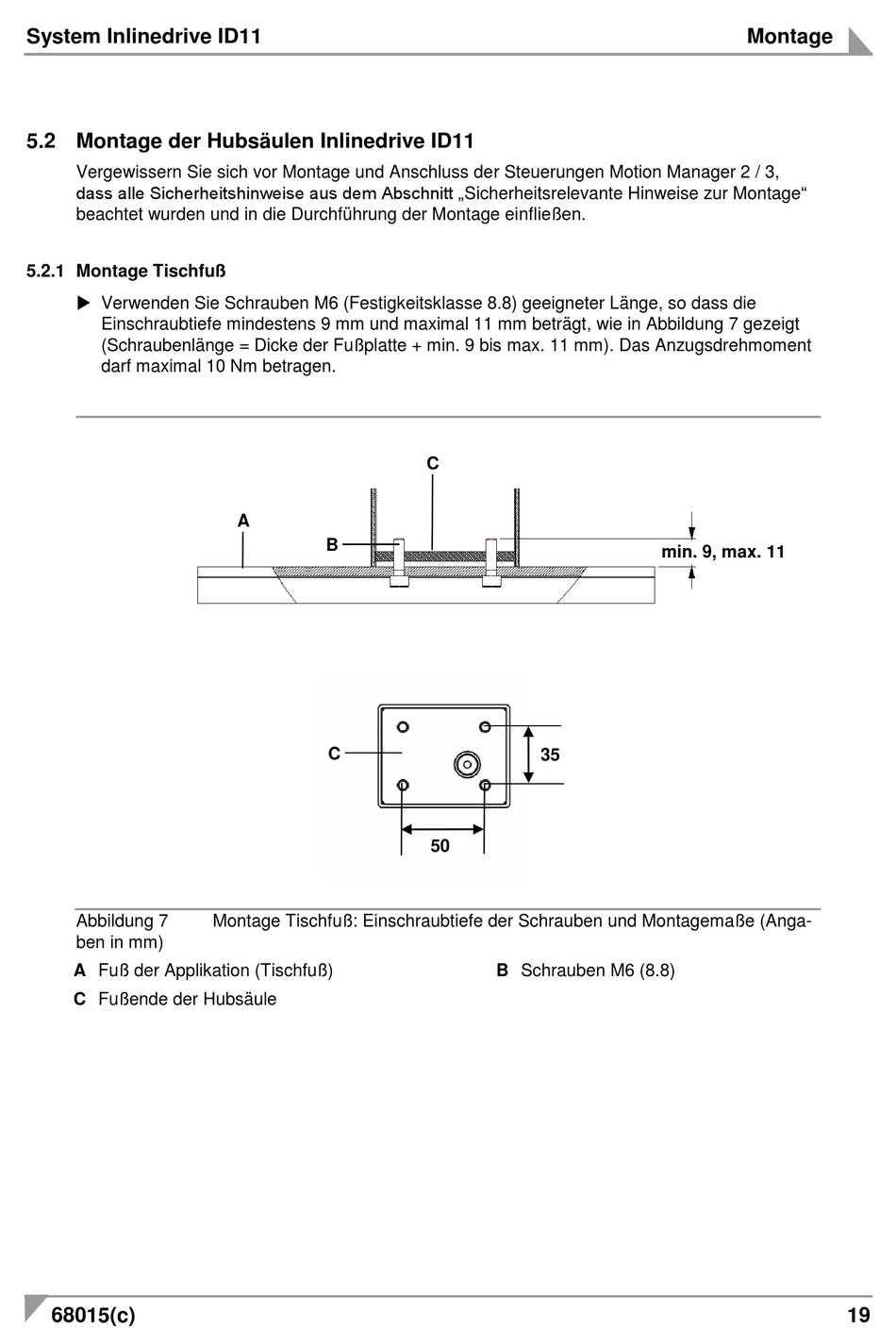

5.2 Montage der Hubsäulen Inlinedrive ID11
Vergewissern Sie sich vor Montage und Anschluss der Steuerungen Motion Manager 2 / 3,
dass alle Sicherheitshinweise aus dem Abschnitt „Sicherheitsrelevante Hinweise zur Montage"
beachtet wurden und in die Durchführung der Montage einfließen.
5.2.1 Montage Tischfuß
Verwenden Sie Schrauben M6 (Festigkeitsklasse 8.8) geeigneter Länge, so dass die
Einschraubtiefe mindestens 9 mm und maximal 11 mm beträgt, wie in Abbildung 7 gezeigt
(Schraubenlänge = Dicke der Fußplatte + min. 9 bis max. 11 mm). Das Anzugsdrehmoment
darf maximal 10 Nm betragen.
Abbildung 7
ben in mm)
A Fuß der Applikation (Tischfuß)
C Fußende der Hubsäule
68015(c)
A
B
C
Montage Tischfuß: Einschraubtiefe der Schrauben und Montagemaße (Anga-
C
35
35
50
B Schrauben M6 (8.8)
Montage
min. 9, max. 11
19
