Montage
B
70
B

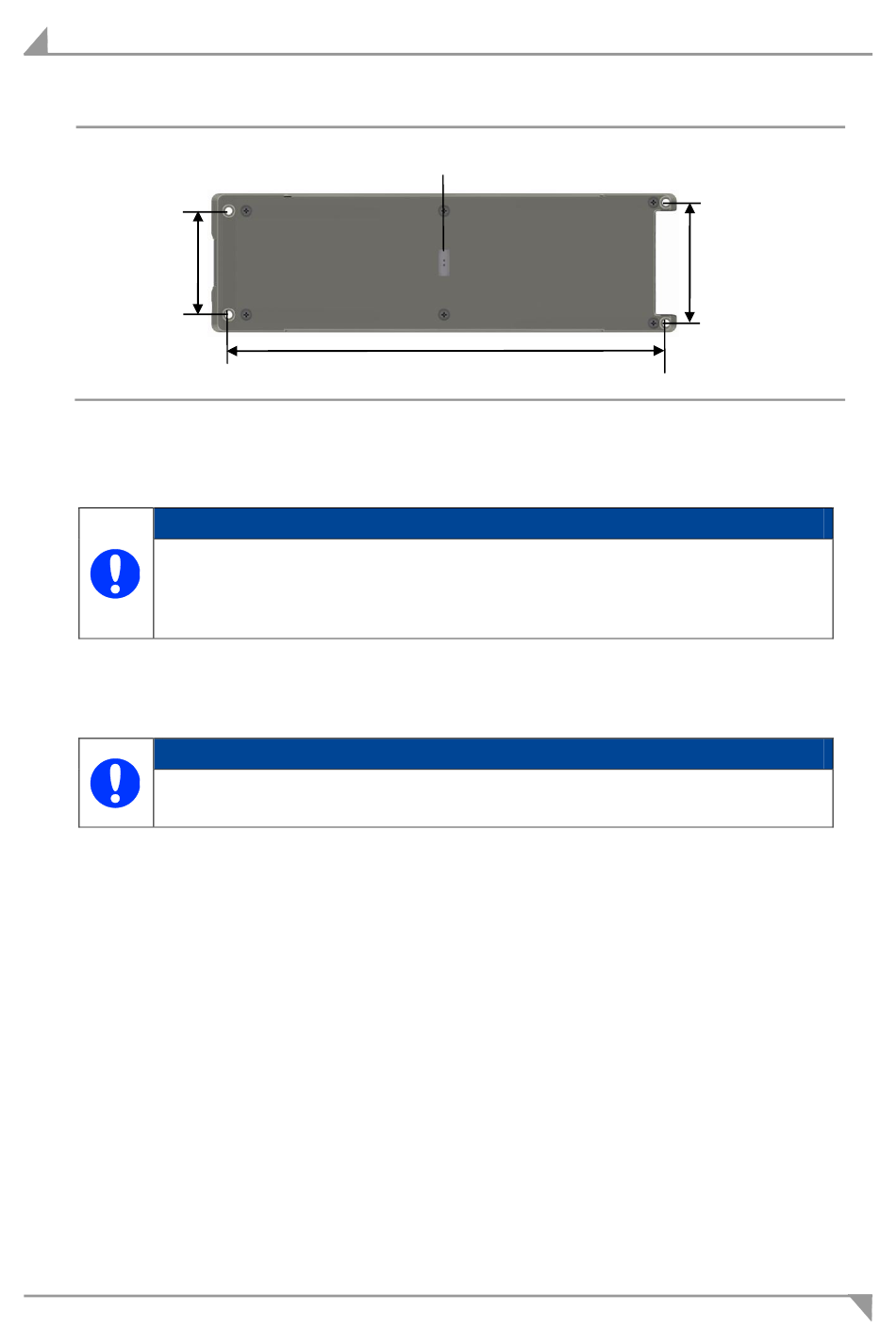

Abbildung 17
A Sensor
ACHTUNG
An der Unterseite der Steuerung befindet sich ein Sensor (A in Abbildung 17). Um
die Funktionsfähigkeit zu garantieren, verwenden Sie das der Lieferung beiliegende
Etikett. Das Etikett wird an der Stelle der Tischplatte aufgeklebt, an der der Sensor
zu liegen kommt.
2 Kleben Sie das der Lieferung beiliegende Etikett an der Stelle auf die Tischplatte, an der der
Sensor zu liegen kommt. Das Etikett muss auf eine staubfreie Fläche blasenfrei verklebt
werden!
ACHTUNG
Lassen Sie bei der Montage der Steuerung unter die Tischplatte zwischen den Sei-
ten der Steuerung und den Quertraversen mindestens 0,5 mm Platz.
3 Schrauben Sie die Steuerung an den Tisch. Benutzen Sie dazu die in Abbildung 17 gezeig-
ten Befestigungslöcher (B) in der Unterschale der Steuerung. Verwenden Sie Schrauben
nach DIN 7981 mit Ø 4,8 mm und geeigneter Länge (28 mm + Einschraubtiefe in den Tisch,
Schraubenkopf: Ø 9,5 mm).
28
Unterseite der Steuerungen Motion Manager 2 / 3 (Angaben in mm)
A
298
B Befestigungslöcher (Durchgangsbohrungen
in der Unterschale der Steuerung)
System Inlinedrive ID11
B
82
B
B
68015(c)
