4. Konfigurationen des Systems Inlinedrive ID11

Das System Inlinedrive ID11 kann – je nach Konfiguration – mit zwei, drei oder mehr Hubsäulen
kombiniert werden. Folgende Gerätekombinationen werden angeboten:

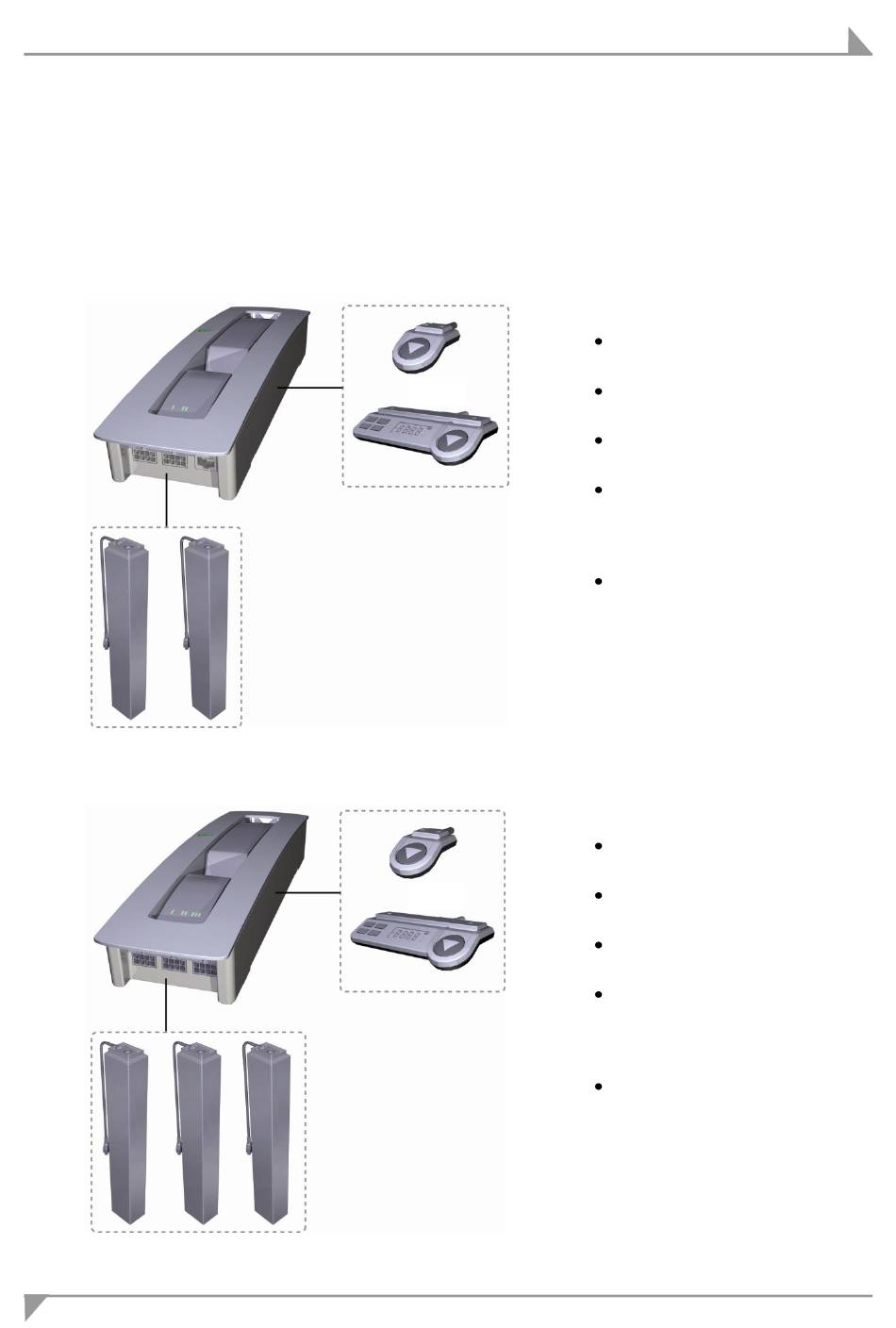

Konfiguration 1:
Steuerung Motion Manager 2 mit zwei Hubsäulen ID11 und Bedientastatur Motion Assist (Pro)
Konfiguration 2:
Steuerung Motion Manager 3 mit drei Hubsäulen ID11 und Bedientastatur Motion Assist (Pro)
68015(c)
Konfigurationen des Systems Inlinedrive ID11
oder
oder
Montageschritte:
Montage der Hubsäulen (siehe
Abschnitt 5.2, Seite 19)
Montage der Bedientastatur
(siehe Abschnitt 5.3 oder 5.4)
Montage der Steuerung (siehe
Abschnitt 5.5, Seite 26)
Anschluss der Bedientastatur
und der Hubsäulen an die
Steuerung (siehe Abschnitt
5.6.1, Seite 30)
Netzanschlussleitung einste-
cken (siehe Abschnitt 5.6.3,
Seite 32)
Montageschritte:
Montage der Hubsäulen (siehe
Abschnitt 5.2, Seite 19)
Montage der Bedientastatur
(siehe Abschnitt 5.3 oder 5.4)
Montage der Steuerung (siehe
Abschnitt 5.5, Seite 26)
Anschluss der Bedientastatur
und der Hubsäulen an die
Steuerung (siehe Abschnitt
5.6.2, Seite 31)
Netzanschlussleitung einste-
cken (siehe Abschnitt 5.6.3,
Seite 32)
