System Inlinedrive ID11

5.2.2 Montage Tischplatte

 Verwenden Sie Schrauben M6 (Festigkeitsklasse 8.8) geeigneter Länge, so dass die
Einschraubtiefe mindestens 9 mm und maximal 11 mm beträgt, wie in Abbildung 9 gezeigt
(Schraubenlänge = Dicke der Montageplatte + min. 9 bis max. 11 mm). Das Anzugsdreh-
moment darf maximal 10 Nm betragen.

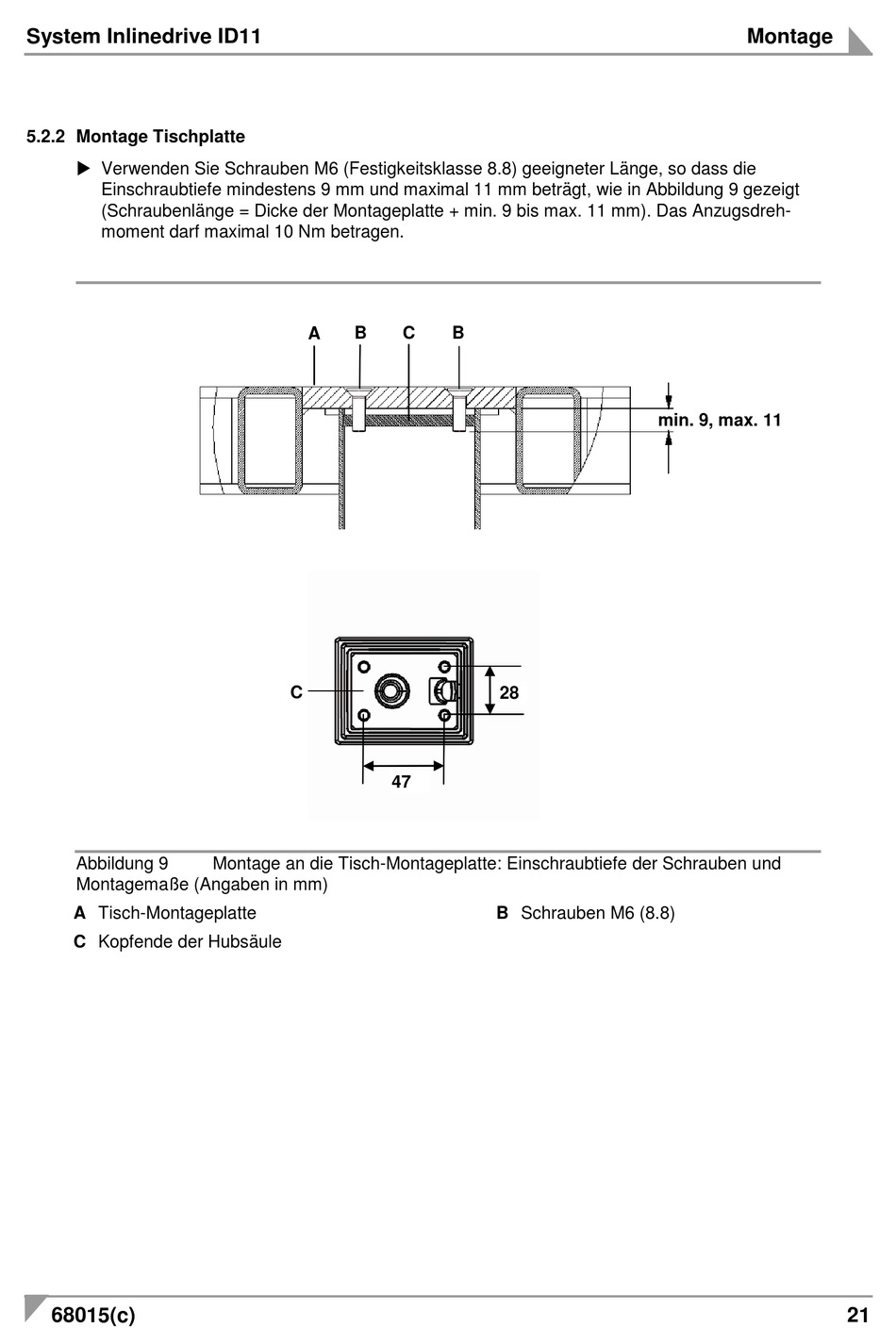

Abbildung 9
Montagemaße (Angaben in mm)
A Tisch-Montageplatte
C Kopfende der Hubsäule
68015(c)
A B
C
Montage an die Tisch-Montageplatte: Einschraubtiefe der Schrauben und
C
B
28
47
B Schrauben M6 (8.8)
Montage
min. 9, max. 11
21
