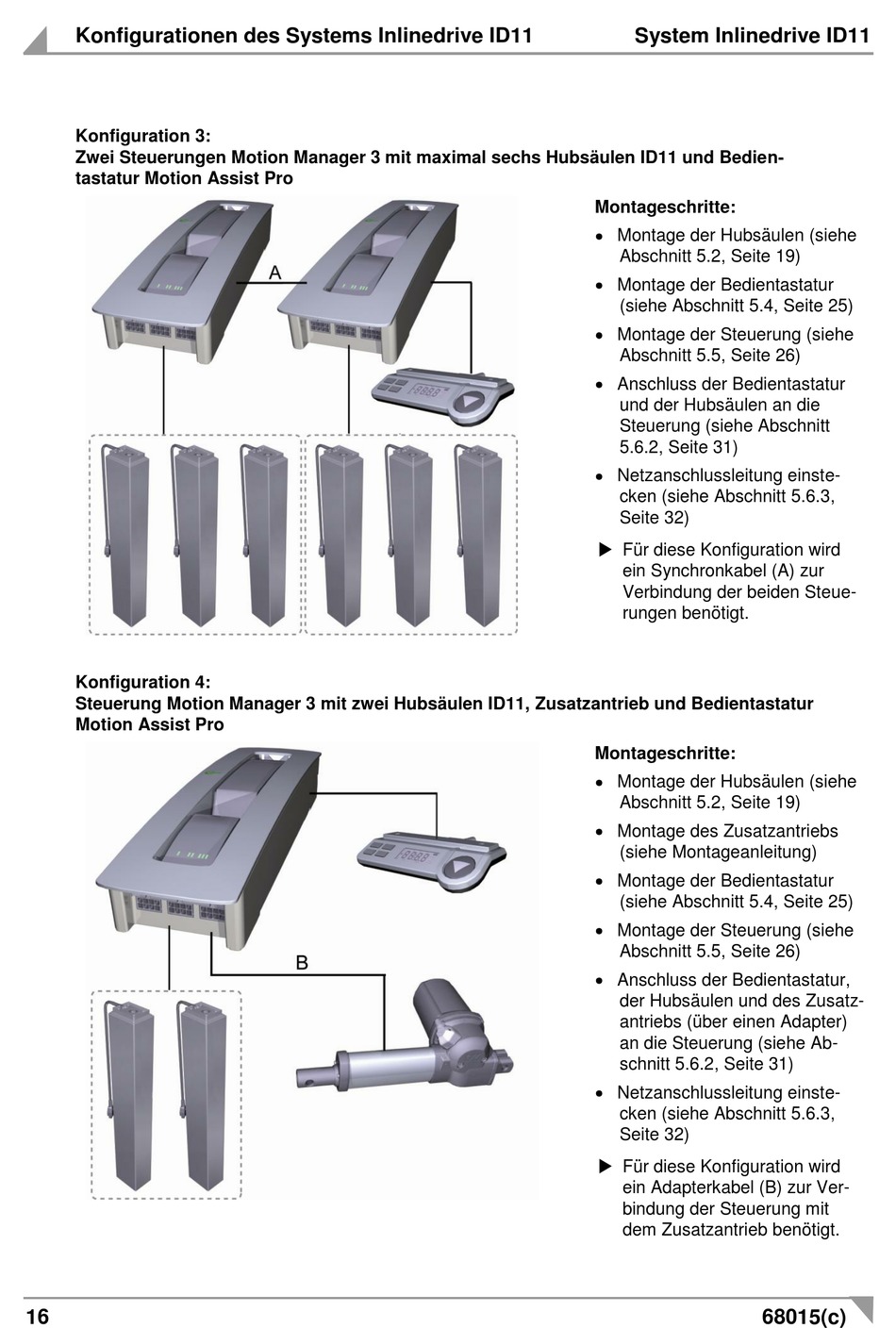

Konfigurationen des Systems Inlinedrive ID11
Konfiguration 3:
Zwei Steuerungen Motion Manager 3 mit maximal sechs Hubsäulen ID11 und Bedien-
tastatur Motion Assist Pro
Konfiguration 4:
Steuerung Motion Manager 3 mit zwei Hubsäulen ID11, Zusatzantrieb und Bedientastatur
Motion Assist Pro
16
System Inlinedrive ID11
Montageschritte:
Montage der Hubsäulen (siehe
Abschnitt 5.2, Seite 19)
Montage der Bedientastatur
(siehe Abschnitt 5.4, Seite 25)
Montage der Steuerung (siehe
Abschnitt 5.5, Seite 26)
Anschluss der Bedientastatur
und der Hubsäulen an die
Steuerung (siehe Abschnitt
5.6.2, Seite 31)
Netzanschlussleitung einste-
cken (siehe Abschnitt 5.6.3,
Seite 32)
 Für diese Konfiguration wird
ein Synchronkabel (A) zur
Verbindung der beiden Steue-
rungen benötigt.
Montageschritte:
Montage der Hubsäulen (siehe
Abschnitt 5.2, Seite 19)
Montage des Zusatzantriebs
(siehe Montageanleitung)
Montage der Bedientastatur
(siehe Abschnitt 5.4, Seite 25)
Montage der Steuerung (siehe
Abschnitt 5.5, Seite 26)
Anschluss der Bedientastatur,
der Hubsäulen und des Zusatz-
antriebs (über einen Adapter)
an die Steuerung (siehe Ab-
schnitt 5.6.2, Seite 31)
Netzanschlussleitung einste-
cken (siehe Abschnitt 5.6.3,
Seite 32)
 Für diese Konfiguration wird
ein Adapterkabel (B) zur Ver-
bindung der Steuerung mit
dem Zusatzantrieb benötigt.
68015(c)
