Phoenix Mecano Dewert Okin System Inlinedrive ID11 Montageanleitung Seite 20

Montage

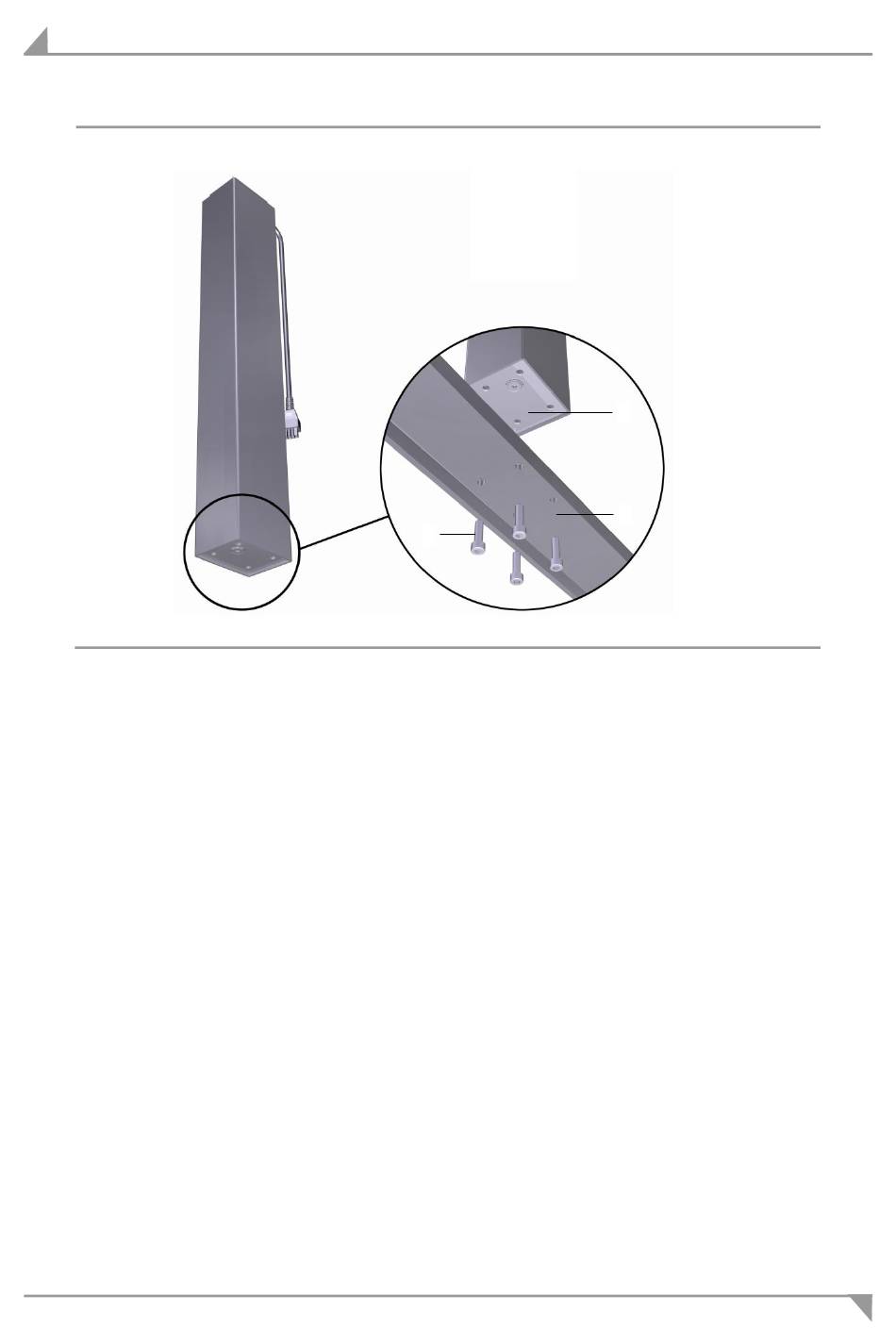

Abbildung 8
A Fußende der Hubsäule
C Schrauben M6 (8.8)
1 Schrauben Sie den Tischfuß mit vier Schrauben an das Fußende der Hubsäule Inlinedrive
ID11, wie in Abbildung 8 gezeigt (maximales Anzugsdrehmoment 10 Nm). Die Montagema-
ße entnehmen Sie Abbildung 7.
2 Wiederholen Sie den Schritt 1 mit allen weiteren Hubsäulen.
20
Montage Tischfuß
B Tischfuß
C
System Inlinedrive ID11
A
B
68015(c)
