Beschreibung der Systemkomponenten
3.4 Hubsäule Inlinedrive ID11
Die Hauptkomponenten der Hubsäule Inlinedrive ID11 sind der Elektromotor, die zwei Tele-
skopsäulen zur Verstellung, die äußere Standsäule und das Steuerungskabel für den Anschluss
an die Steuerung. Die Applikation wird am Kopfende der Hubsäule montiert. Am Fußende der
Hubsäule wird der Fuß montiert. Um die Synchronisierung der Verstellung mehrerer Hubsäulen
zu ermöglichen, ist in der Hubsäule Inlinedrive ID11 ein Positionssensor eingebaut.

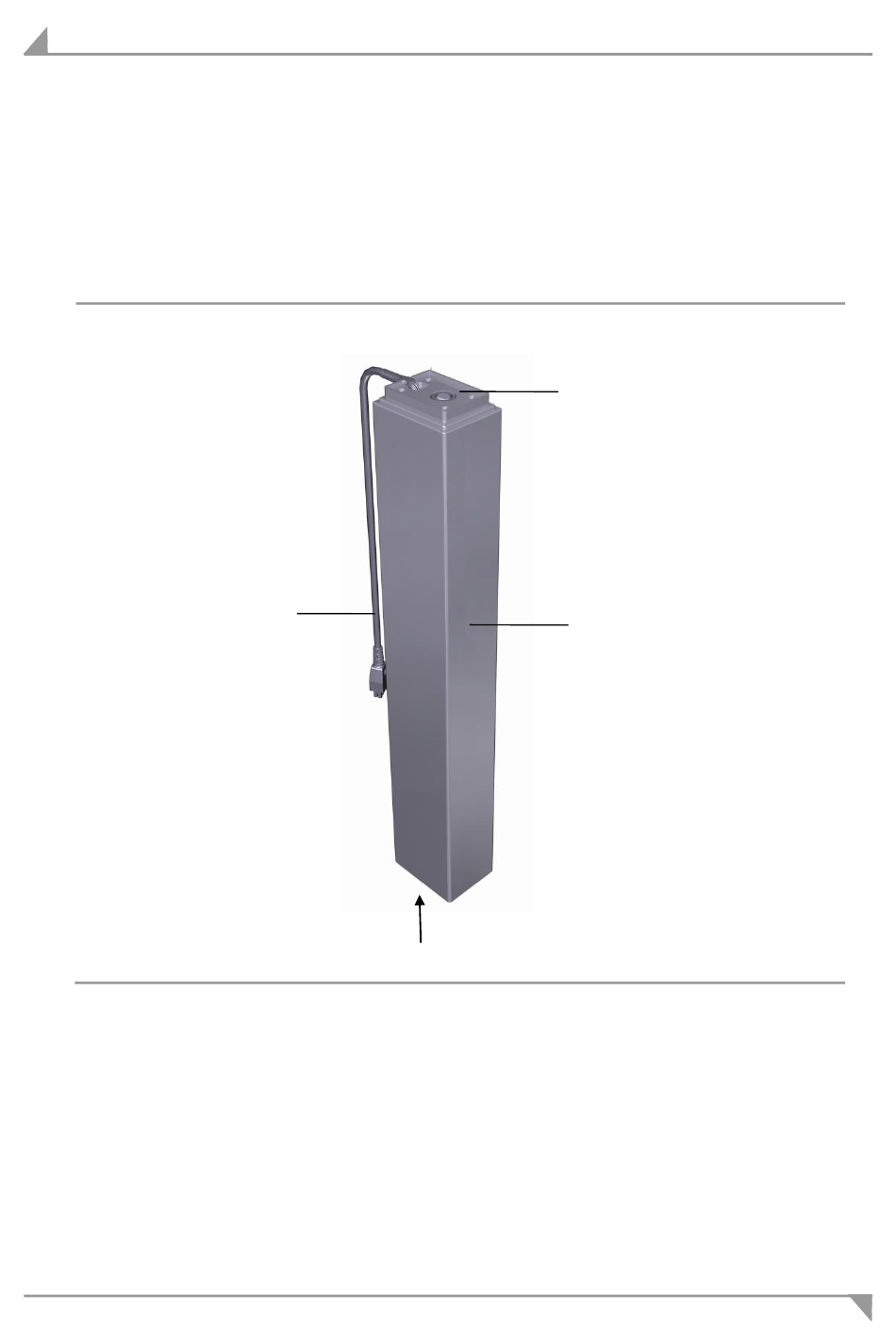

Abbildung 6
A Steuerungskabel
C Äußere Standsäule mit zwei innen liegenden
Teleskopsäulen
14
A
Hauptbestandteile der Hubsäule Inlinedrive ID11
B
C
D
B Kopfende der Hubsäule
D Fußende der Hubsäule
