Montage

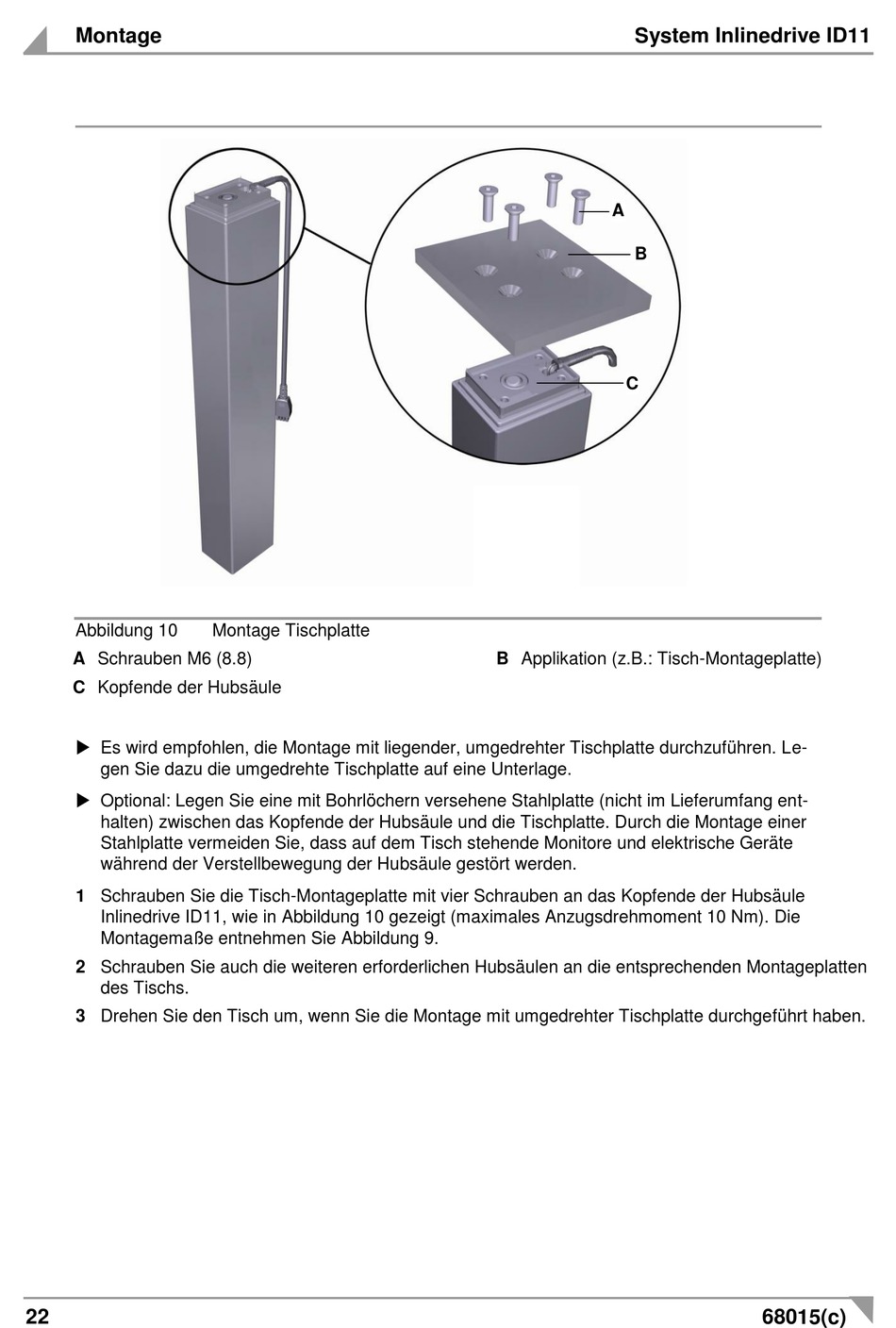

Abbildung 10
A Schrauben M6 (8.8)
C Kopfende der Hubsäule
Es wird empfohlen, die Montage mit liegender, umgedrehter Tischplatte durchzuführen. Le-
gen Sie dazu die umgedrehte Tischplatte auf eine Unterlage.
Optional: Legen Sie eine mit Bohrlöchern versehene Stahlplatte (nicht im Lieferumfang ent-
halten) zwischen das Kopfende der Hubsäule und die Tischplatte. Durch die Montage einer
Stahlplatte vermeiden Sie, dass auf dem Tisch stehende Monitore und elektrische Geräte
während der Verstellbewegung der Hubsäule gestört werden.
1 Schrauben Sie die Tisch-Montageplatte mit vier Schrauben an das Kopfende der Hubsäule
Inlinedrive ID11, wie in Abbildung 10 gezeigt (maximales Anzugsdrehmoment 10 Nm). Die
Montagemaße entnehmen Sie Abbildung 9.
2 Schrauben Sie auch die weiteren erforderlichen Hubsäulen an die entsprechenden Montageplatten
des Tischs.
3 Drehen Sie den Tisch um, wenn Sie die Montage mit umgedrehter Tischplatte durchgeführt haben.
22
Montage Tischplatte
System Inlinedrive ID11
A
B
C
B Applikation (z.B.: Tisch-Montageplatte)
68015(c)
