Montage

5.5 Montage der Steuerungen Motion Manager 2 / 3

Die Steuerung wird zweckmäßiger Weise unter dem Tisch montiert (siehe Abbildung 15). Um
das korrekte Funktionieren des optischen Sensors zu gewährleisten, sollte die Steuerung
möglicht mittig unter dem Tisch montiert werden. Die Steuerung muss plan aufliegen und darf
keinerlei Verwindungen aufweisen. Zwischen den Seiten der Steuerung und den Quertraversen
muss mindestens 0,5 mm Platz gelassen werden.
Zur Montage sind in der Unterschale der Steuerung vier Befestigungslöcher (siehe Abbildung
17) für die Schrauben vorgesehen. Verbindungskabel sollen im Kabelkanal und in den Kabel-
klemmen verlegt werden (siehe Abbildung 15).
 Verwenden Sie Schrauben nach DIN 7981 mit Ø 4,8 mm und geeigneter Länge
(28 mm + Einschraubtiefe in den Tisch), Schraubenkopf: Ø 9,5 mm.
A

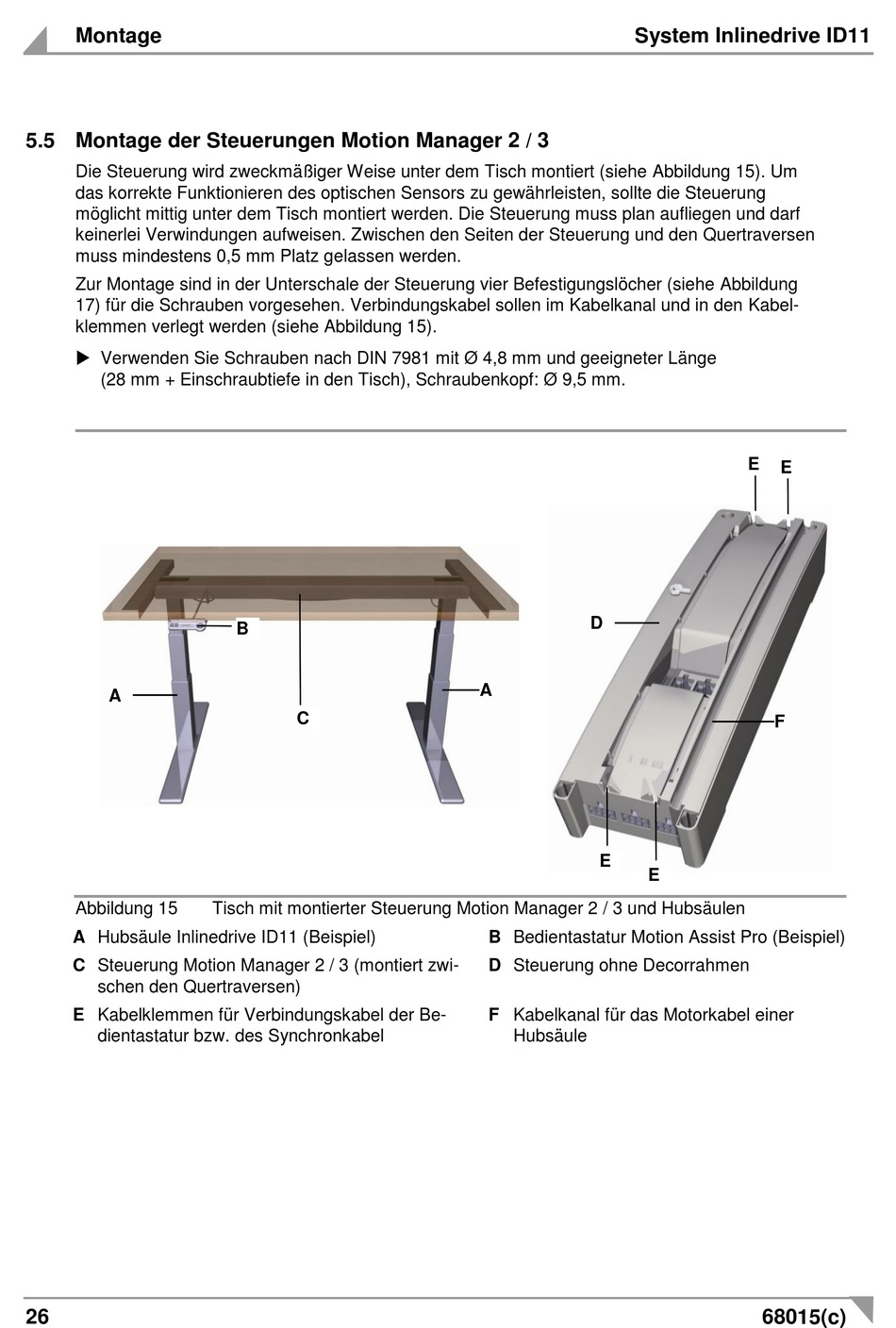

Abbildung 15
A Hubsäule Inlinedrive ID11 (Beispiel)
C Steuerung Motion Manager 2 / 3 (montiert zwi-
schen den Quertraversen)
E Kabelklemmen für Verbindungskabel der Be-
dientastatur bzw. des Synchronkabel
26
B
C
Tisch mit montierter Steuerung Motion Manager 2 / 3 und Hubsäulen
System Inlinedrive ID11
D
A
E
E
B Bedientastatur Motion Assist Pro (Beispiel)
D Steuerung ohne Decorrahmen
F Kabelkanal für das Motorkabel einer
Hubsäule
E
E
F
68015(c)
