System Inlinedrive ID11

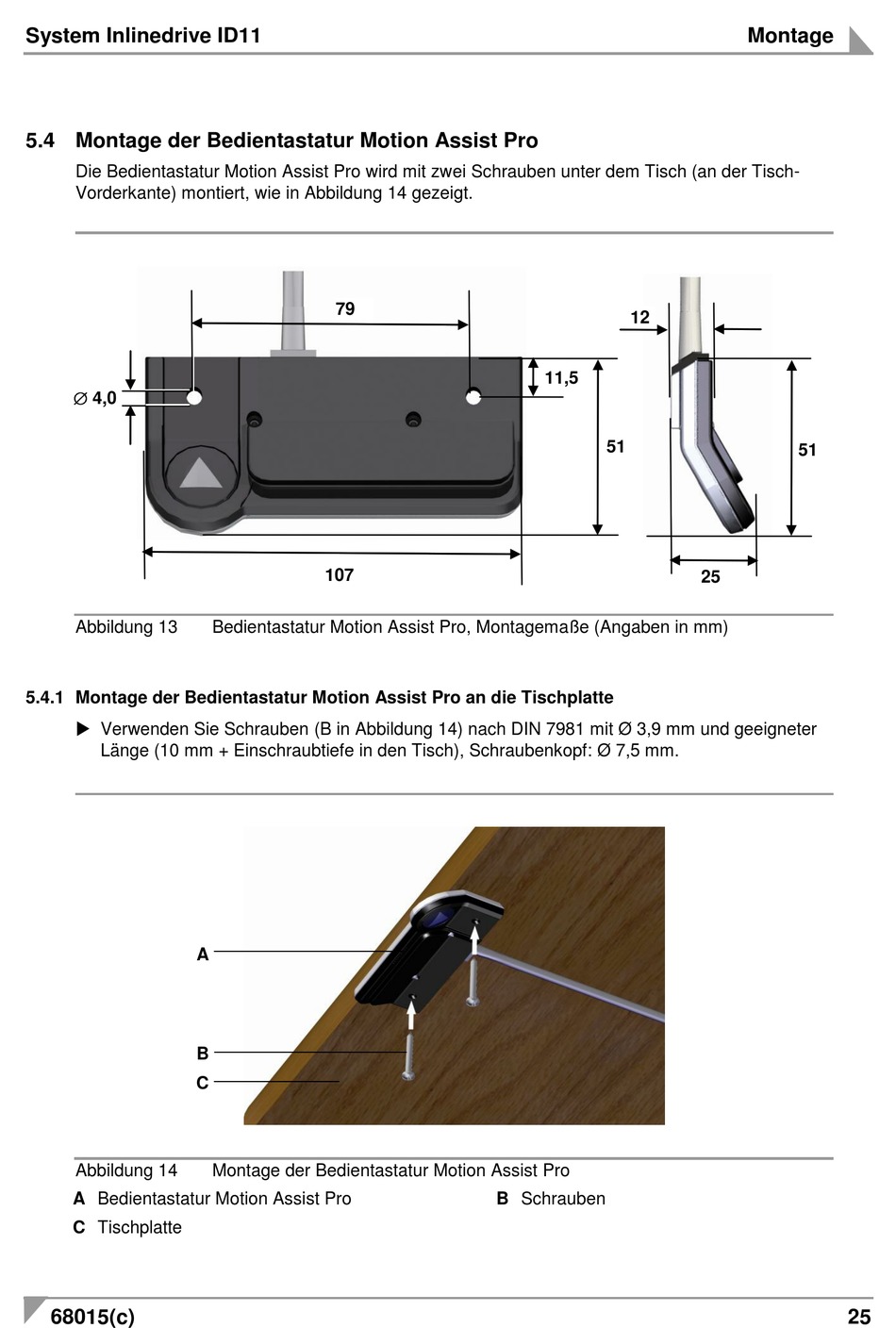

5.4 Montage der Bedientastatur Motion Assist Pro
Die Bedientastatur Motion Assist Pro wird mit zwei Schrauben unter dem Tisch (an der Tisch-
Vorderkante) montiert, wie in Abbildung 14 gezeigt.
4,0
Abbildung 13
5.4.1 Montage der Bedientastatur Motion Assist Pro an die Tischplatte
Verwenden Sie Schrauben (B in Abbildung 14) nach DIN 7981 mit Ø 3,9 mm und geeigneter
Länge (10 mm + Einschraubtiefe in den Tisch), Schraubenkopf: Ø 7,5 mm.
Abbildung 14
A Bedientastatur Motion Assist Pro
C Tischplatte
68015(c)
79
107
Bedientastatur Motion Assist Pro, Montagemaße (Angaben in mm)
A
B
C
Montage der Bedientastatur Motion Assist Pro
12
11,5
51
B Schrauben
Montage
51
25
25
