12 Doseerinrichting

12 Doseerinrichting

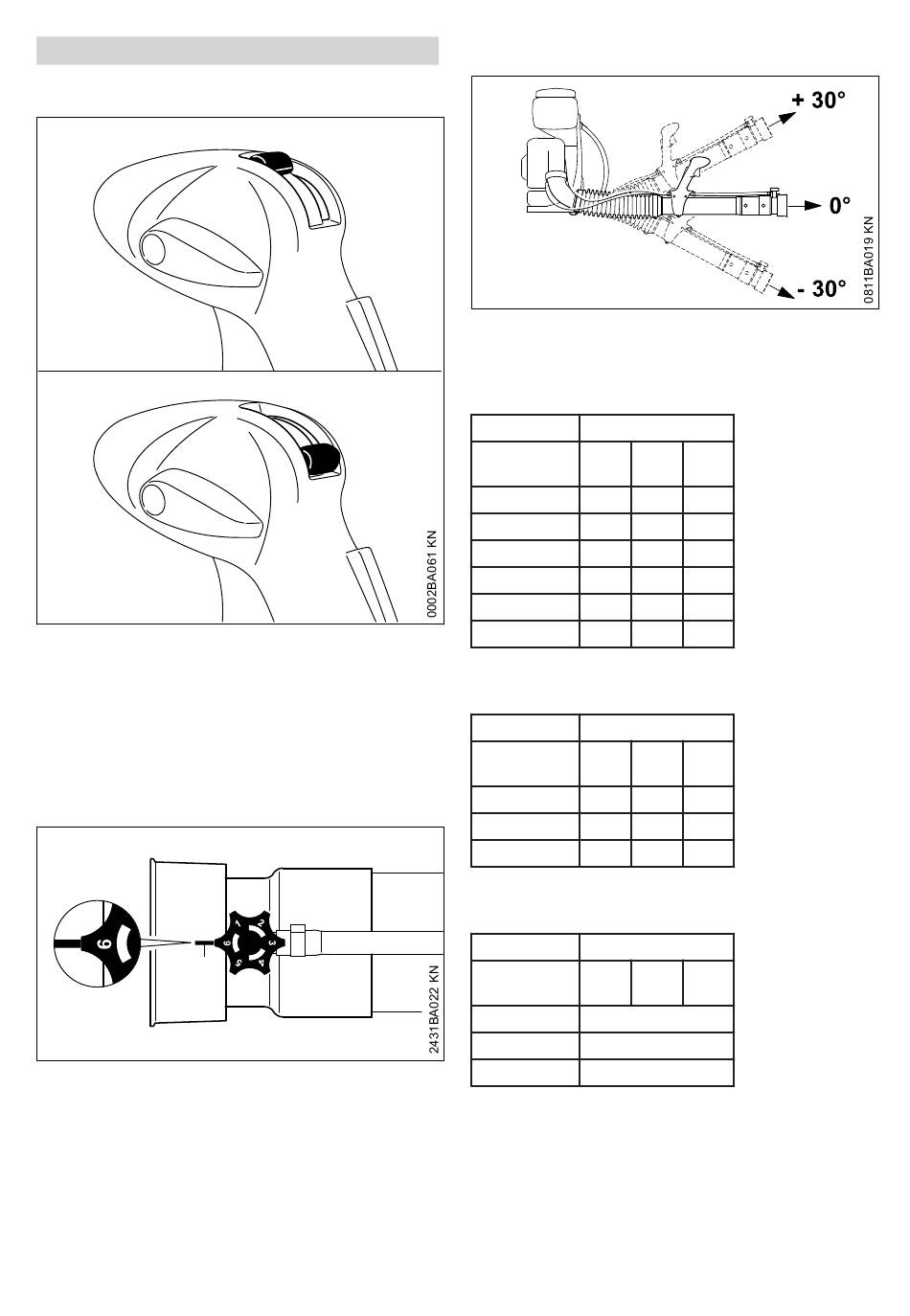

12.1 Afsluiterhendel
A
B
Met behulp van de afsluiterhendel (1) wordt de
spuitmiddeltoevoer geopend of gesloten.
► Stand A (afsluiterhendel loodrecht bovenin) –
doorvoer vrijgegeven
► Stand B (afsluiterhendel horizontaal onderin) –
doorvoer afgesloten
12.2 Doseerstuk
2
► Doseerstuk (1) draaien – de opbrengst is trap‐
loos instelbaar
Stand 1 = minimale doorstroming
Stand 6 = maximale doorstroming
De cijfermarkeringen op het doseerstuk moeten
hierbij in lijn worden gebracht met de nok (2)
onder het doseerstuk
0458-457-9421-C
1
1
1
12.3 Opbrengst
De opbrengst (l/min) is afhankelijk van de stand
van het doseerstuk en de hoek van de spuitlans.
12.3.1 Opbrengst (l/min) zonder drukpomp
Spuitlanshoek
Doseer‐ - 30° 0°
stand
1 0,24 0,17 0,11
2 0,82 0,66 0,46
3 1,42 1,13 0,84
4 2,2 1,66 1,1
5 2,69 2,13 1,46
6 2,91 2,25 1,52
12.3.2 Opbrengst (l/min) zonder drukpomp
met ULV-sproeier
Spuitlanshoek
Doseer‐ - 30° 0°
stand
0.5 0,05 0,04 0,03
0.65 0,08 0,07 0,05
0.8 0,12 0,09 0,08
12.3.3 Opbrengst (l/min) met drukpomp (spe‐
ciaal toebehoren)
Spuitlanshoek
Doseer‐ - 30° 0°
stand
1.0 0,64
1.6 1,7
2.0 2,59
Nederlands
+ 30
°
+ 30
°
+ 30
°
