3 Gerät komplettieren
3

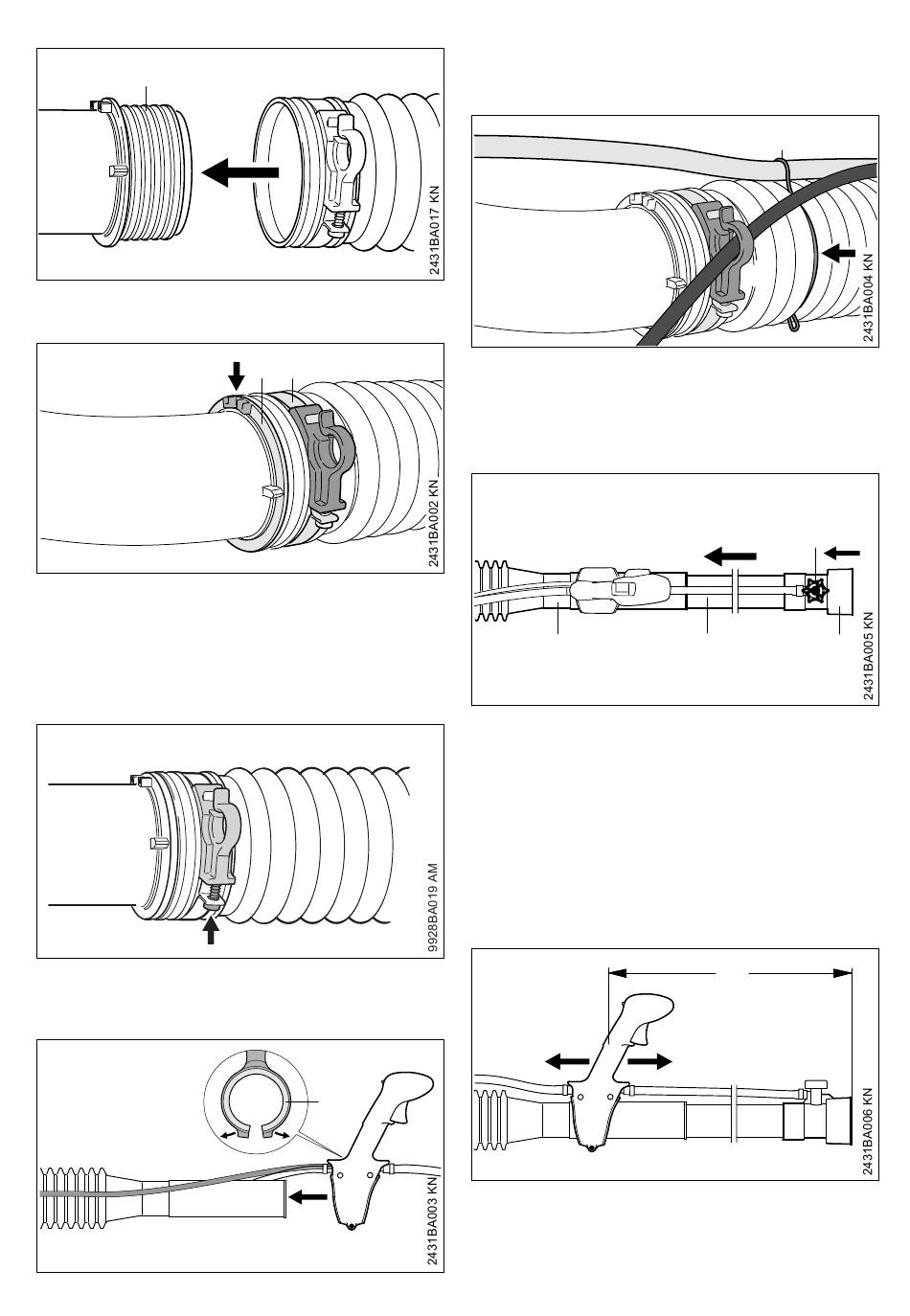

► Faltenschlauch (2) bis zum Anschlag über den
Gleitring (3) schieben
► Schlauchschelle (1) und Gleitring (3) ausrich‐
ten:
– die beiden Nasen (Pfeil) des Gleitrings zei‐
gen nach oben
– Haken der Schlauchschelle weist nach
außen
► Schraube (Pfeil) anziehen
3.2

Bedienungsgriff montieren

0458-457-9421-C
2
3 1
2
1
3
► Bedienungsgriff (1) mit Einsatz (2) auseinan‐
derziehen und über den Stutzen (3) des Fal‐
tenschlauchs schieben
► Gaszug in Halterung (4) einhängen
► Schlauch mit Halter (5) in der 3. Falte (Pfeil)
des Faltenschlauchs fixieren
3.3 Blasrohr und Düse montieren
2
► Blasrohr (1) bis zum Anschlag in den Stutzen
des Faltenschlauchs (2) schieben
► Düse (3) auf das Blasrohr bis zum Anschlag
aufschieben – Dosierstück (4) muss mit dem
Bedienungsgriff fluchten
3.4 Bedienungsgriff einstellen und
befestigen
► Gerät auf den Rücken aufsetzen und Traggurt
einstellen – siehe "Traggurt"
1
deutsch
5
4
4
1 3
a
2
9
