Wichtige Bauteile; Technische Daten - Stihl SR 200 Gebrauchsanleitung

deutsch

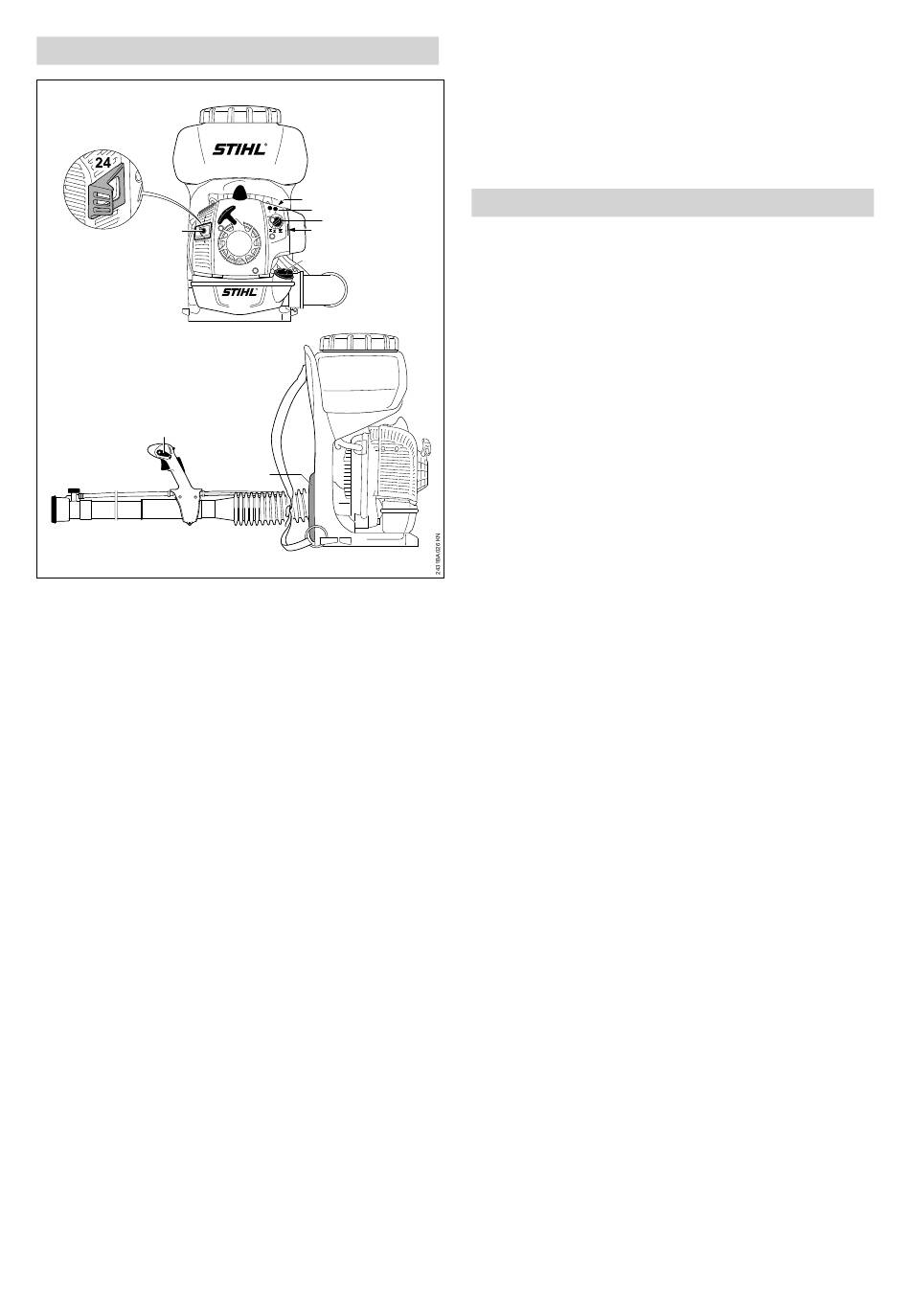

24 Wichtige Bauteile

3
17
18
19
16
13
12
15
14
1 Behälterdeckel
2 Brühebehälter
3 Schalldämpfer
4 Anwerfgriff
5 Zündkerzenstecker
6 Kraftstoffhandpumpe
7 Vergasereinstellschrauben
8 Drehknopf der Startklappe
9 Luftfilter
10 Tankverschluss
11 Kraftstofftank
12 Ablenkgitter
13 Dosierstück
14 Düse
15 Blasrohr
16 Gashebel
17 Stellhebel
18 Ventilhebel für Brühezulauf
19 Gashebelsperre (nur länderabhängig vorhan‐
den)
20 Faltenschlauch
21 Rückenpolster
22 Traggurt
24
1
2
5
6
7
4
8
#
9
10
11
23
22
21
20
23 Rückenplatte
24 Distanzstück (nur länderabhängig vorhanden)
# Maschinennummer (Filterdeckel abnehmen –
Maschinnennummer ist auf der Innenseite
des Gebläsegehäuses eingeprägt)

25 Technische Daten

25.1 Triebwerk
Einzylinder-Zweitaktmotor
Hubraum:
Zylinderbohrung:
Kolbenhub:
Leistung nach ISO 7293:
Leerlaufdrehzahl:
Motor- / Gebläsedrehzahl
im Betrieb
25.2 Zündanlage
Elektronisch gesteuerter Magnetzünder
Zündkerze (entstört):
Elektrodenabstand:
25.3 Kraftstoffsystem
Lageunempfindlicher Membranvergaser mit
integrierter Kraftstoffpumpe
Kraftstofftankinhalt:
25.4 Blasleistung
Luftgeschwindigkeit:
Max. Luftdurchsatz ohne
Blasanlage:
Luftdurchsatz mit Düse:
25.5 Sprüheinrichtung
Inhalt Brühebehälter:
Restmenge Brühebehälter: 50 ml
Maschenweite Einfüllsieb:
Max. horizontale Sprühweite:9 m
Geeignet für Pflanzenhöhen
bis zu:
Ausbringmengen mit und ohne angebautem
Sonderzubehör – siehe "Dosiereinrichtung"
25.6 Gewicht
unbefüllt:
max. Betriebsgewicht
(betankt und befüllt)
25.7 Schall- und Vibrationswerte
Zur Ermittlung der Schall- und Vibrationswerte
werden Leerlauf und nominelle Höchstdrehzahl
im Verhältnis 1:6 berücksichtigt.
24 Wichtige Bauteile
3
27,2 cm
34 mm
30 mm
0,8 kW (1,1 PS)
2500 1/min
7500 1/min
NGK CMR 6 H,
BOSCH USR 4AC
0,5 mm
3
1050 cm (1,05 l)
81 m/s
3
780 m /h
3
580 m /h
10 l
1 mm
2,5 m
7,9 kg
18,7 kg
0458-457-9421-C
