12 Dispositif de dosage

La surface en hectares (ha) doit être convertie
2
en m (ha x 10 000 = m
Pour régler le débit déterminé – voir « Dispositif
de dosage ».

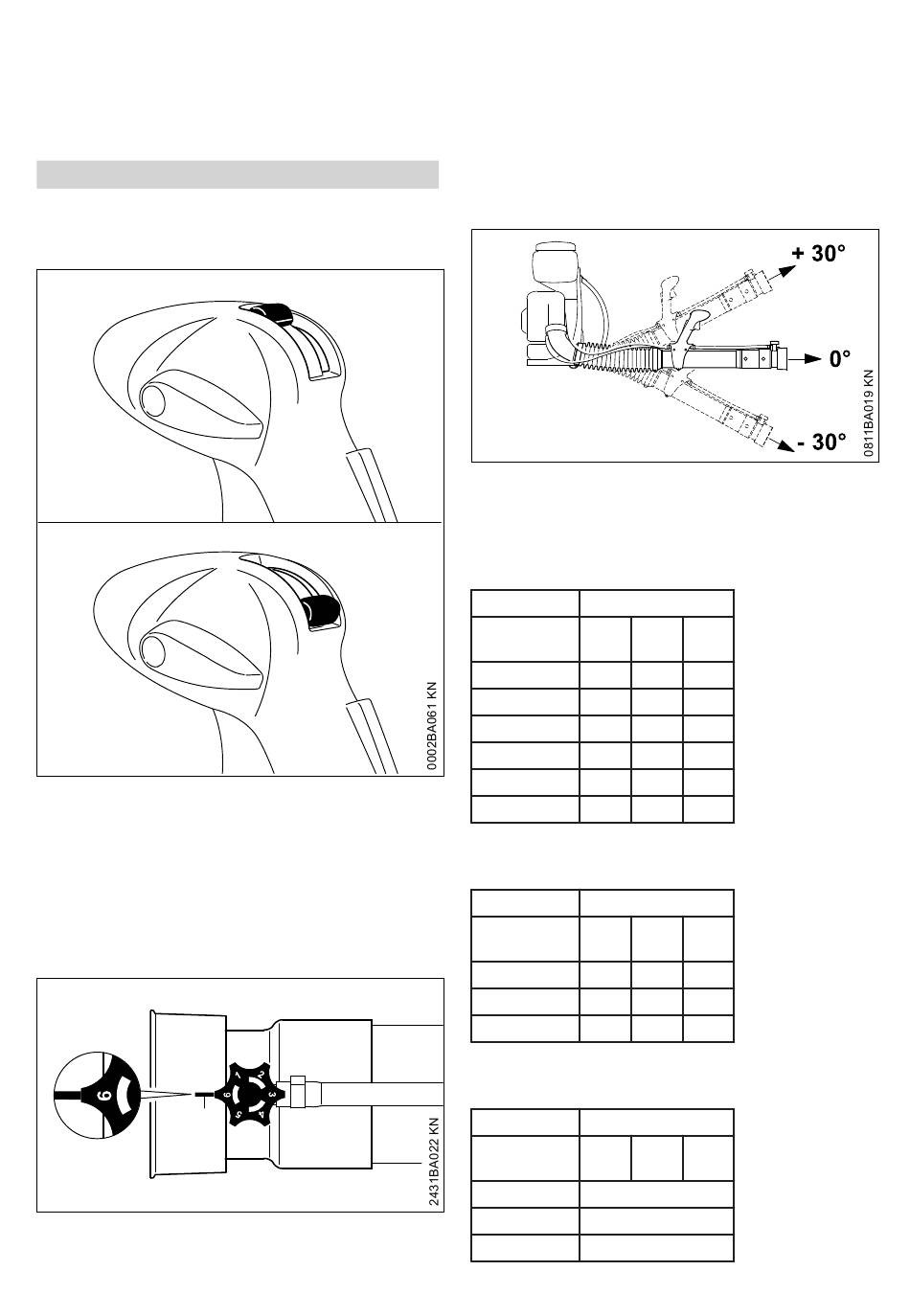

12 Dispositif de dosage
12.1 Levier de vanne d'admission
de bouillie
A
B
Le levier de la vanne (1) ouvre ou ferme l'admis‐
sion de bouillie.
► Position A (levier de la vanne à la verticale, en
haut) – passage ouvert
► Position B (levier de la vanne à l'horizontale,
en bas) – passage fermé
12.2 Robinet de dosage
2
► Tourner le robinet de dosage (1) – le débit est
réglable en continu.
0458-457-9421-C
2
).
1
1
1
Position 1 = débit minimal
Position 6 = débit maximal
Faire coïncider les chiffres marqués sur le robi‐
net de dosage avec le bec (2) moulé sous le
robinet de dosage.
12.3 Débit :
Le débit (l/min) dépend de la position du robinet
de dosage et de l'angle de la lance.
12.3.1 Débit (l/min) sans pompe de brassage
et de dosage
Angle de la lance
Position de - 30° 0°
dosage
1 0,24 0,17 0,11
2 0,82 0,66 0,46
3 1,42 1,13 0,84
4 2,2 1,66 1,1
5 2,69 2,13 1,46
6 2,91 2,25 1,52
12.3.2 Débit (l/min) sans pompe de brassage
et de dosage, avec microbuse ULV
Angle de la lance
Position de - 30° 0°
dosage
0.5 0,05 0,04 0,03
0.65 0,08 0,07 0,05
0.8 0,12 0,09 0,08
12.3.3 Débit (l/min) avec pompe de brassage
et de dosage (accessoire optionnel)
Angle de la lance
Position de - 30° 0°
dosage
1.0 0,64
1.6 1,7
2.0 2,59
français
+ 30
°
+ 30
°
+ 30
°
