18 Wichtige Bauteile

gung der Kühlluftführung (Ansaugschlitze,
Zylinderrippen)
– Korrosions- und andere Folgeschäden infolge
unsachgemäßer Lagerung
– Schäden am Gerät infolge Verwendung quali‐
tativ minderwertiger Ersatzteile
17.2 Verschleißteile
Manche Teile des Motorgerätes unterliegen auch
bei bestimmungsgemäßem Gebrauch einem nor‐
malen Verschleiß und müssen je nach Art und
Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehören u. a.:
– Filter (für Luft, Kraftstoff)
– Anwerfvorrichtung
– Zündkerze
– Dämpfungselemente des Antivibrations-Sys‐
tems

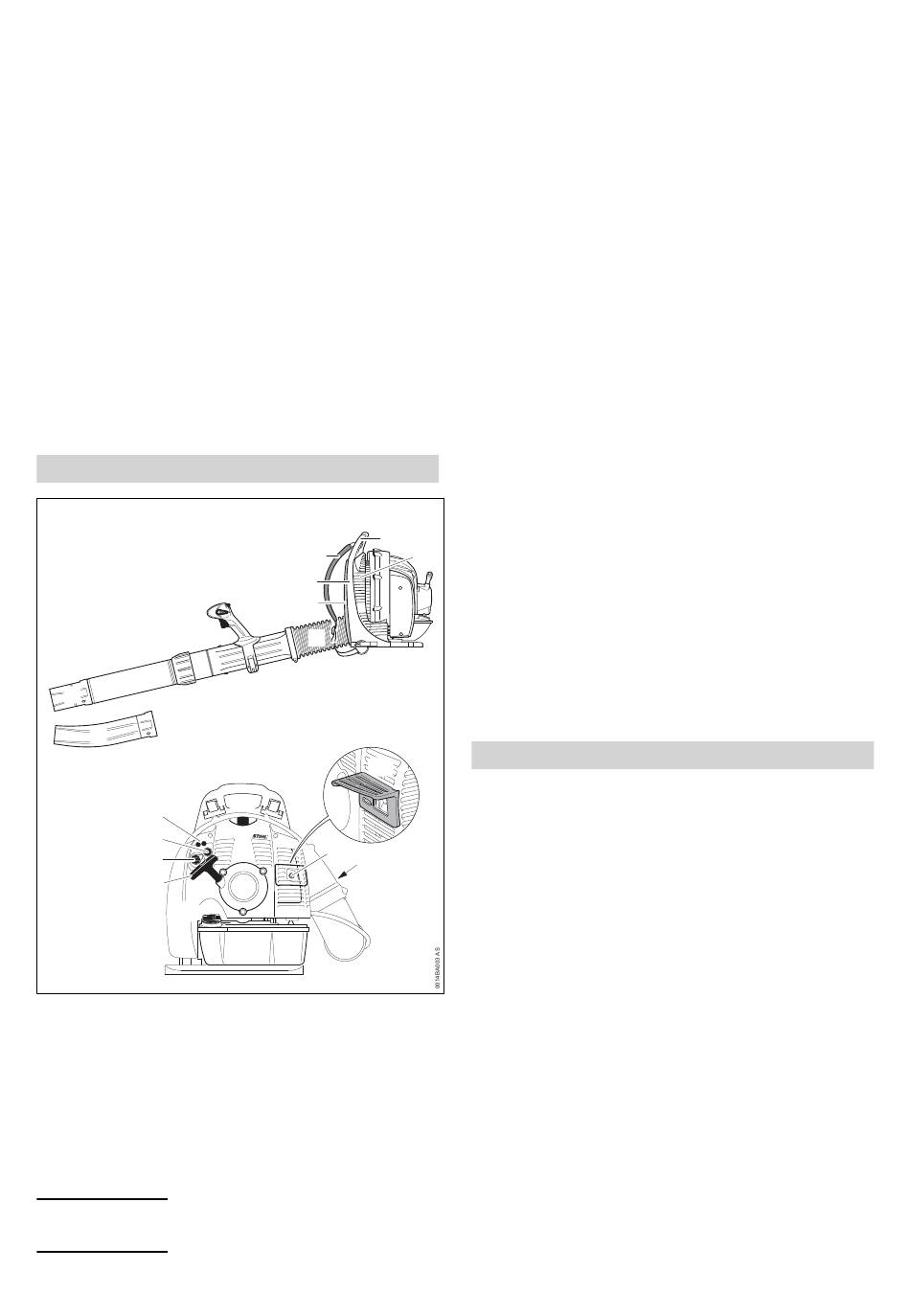

18 Wichtige Bauteile
BR 450
BR 450 C
3
4
1
2
17
18
19
20
21
1 Düse gerade
2)
2 Düse gebogen
2)
3 Blasrohr
4 Überwurfmutter
5 Bedienungsgriff
1)
nur BR 450 C
2)
nur länderabhängig vorhanden
0458-391-0021-B
13
12
8 6
11
5
7
10
9
25
23
24
#
22
6 Starttaster
7 Gashebel
8 Stellhebel
9 Spannhebel
10 Faltenschlauch
11 Rückenpolster
12 Rückenplatte
13 Traggurt
14 Traggriff
15 Schutzgitter
16 Luftfilter
17 Vergasereinstellschrauben
18 Kraftstoffhandpumpe
19 Drehknopf der Startklappe
20 Anwerfgriff
21 Tankverschluss
22 Kraftstofftank
14
23 Zündleitungsstecker
15
24 Schalldämpfer
25 Distanzstück
16
# Maschinennummer

19 Technische Daten

19.1 Triebwerk
Einzylinder-Zweitaktmotor
Hubraum:
Zylinderbohrung:
Kolbenhub:
Leerlaufdrehzahl:
Leistung nach ISO 7293:
19.2 Zündanlage
Elektronisch gesteuerter Magnetzünder
Zündkerze (entstört):
Elektrodenabstand:
19.3 Kraftstoffsystem
Lageunempfindlicher Membranvergaser mit
integrierter Kraftstoffpumpe
1)
2)
2)
63,3 cm
48 mm
35 mm
3000 1/min
2,9 kW (3,9 PS)
NGK BPMR 7 A,
BOSCH WSR 6 F
0,5 mm
