Kapitel 3 Anschluß
Allgemeine Hinweise
Ex-Bereiche
Warnung!

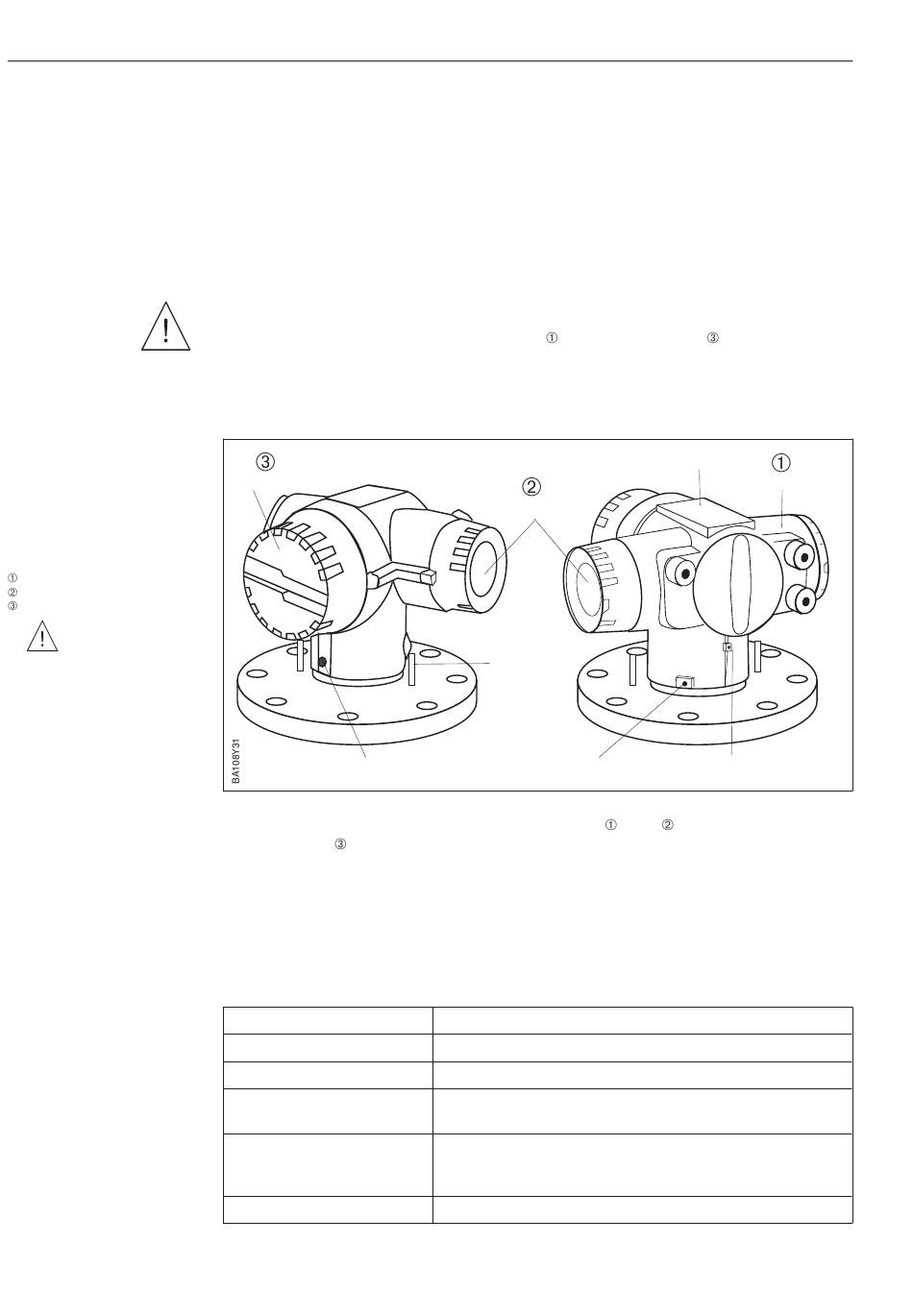

Abb. 3.1
Micropilot-Gehäuse
Anschlußraum
Anschlußraum
Elektronikraum
Warnung!
*
Um Beschädigungen am
Antennenkabel zu vermeiden,
muß vor dem Einschrauben
des großen Deckels die
Schlittenführung des
Elektronikträgers auf den
Führungsschienen des
Gehäuses auf Anschlag
eingeschoben sein.
Kabel
12
3 Anschluß
Vor dem Anschluß bitte folgendes beachten:
•
Die Versorgungsspannung muß mit der am Typenschild übereinstimmen
•
Versorgung ausschalten, bevor Sie das Gerät anschließen
•
Potentialausgleichsleitung an der äußeren Erdungsklemme des Transmitters
anschließen.
Bei Einsatz des Meßsystems in explosionsgefährdeten Bereichen sind die entsprechen-
den nationalen Normen und die Angaben in den Zertifikaten einzuhalten.
•
Bei Ex-Geräten besitzen Anschlußraum
EEx e/Ex d und EEx d, d.h. sie dürfen bei anstehender Spannung nicht geöffnet
werden. Nach Ausschalten der Hilfsernergie muß eine Wartezeit von 30 Min. ein-
gehalten werden
*
Elektronikraum
Innensechskantschraube
Der Micropilot hat zwei getrennte Anschlußräume
Elektronikraum . Für Versionen mit Zertifikat ist dieser Anschlußraum (E)Ex d.
•
Nachdem die Innensechskantschrauben SW 4 gelöst wurden, ist das Gehäuse
um 85° drehbar, um den Anschluß zu erleichern.
•
Die Gerätedaten befinden sich auf dem Typenschild, siehe Abbildung 3.2.
Die empfohlenen Kabel sind der unten aufgeführten Tabelle zu entnehmen:
Funktion
Hilfsernergie und Relais
4...20 mA-Leitung (Standard)
4...20 mA-Leitung (Ex-Bereich) Separates, geschirmtes Zweidrahtkabel, sensorseitig geerdet
RS-485-Datenleitung
EEx d/Ex d
und Elektronikraum
Anschlußraum
Anschlag-
stift
Innensechskantschraube
Kabel
Handelsübliches Installationskabel
Geschirmtes Zweidrahtkabel, möglichst beidseitig geerdet
Kabeleigenschaften siehe Zertifikat
Separates, geschirmtes Zweidrahtkabel, z. B. Beldon 8761
oder 9841, möglichst beidseitig geerdet, für weitere
Informationen siehe BA 134F
Panzerkabel mit besonderen Durchführungen
Micropilot FMR 130/131
Zündschutzart
Typenschild
Anschlußraum
Potentialausgleichsklemme
und sowie einen separaten
