Micropilot FMR 130/131
7.6
Hilfsfunktionen
Mit der Simulationsfunktion kann ggf. die Linearisierung, der Analogausgang und das
Relais getestet werden. Es bestehen folgende Simulationsmöglichkeiten:
•
Simulation des Füllstands V9H7: Felder V0H0, V0H9, V9H8, V9H9 und der
Analogausgang (mit Grenzwertrelais) folgen den eingegebenen Meßwerten
•
Simulation des Volumens V9H8: Felder V0H9, V9H9 und der Analogausgang (mit
Grenzwertrelais) folgen den eingegebenen Meßwerten
•
Simulation des Analogstroms V9H9: der Analogausgang (mit Grenzwertrelais)
folgt den eingegebenen Meßwerten.
Je nach Bedarf geben Sie einen Wert in das entsprechende Matrixfeld ein, Warnung E613
erscheint während der Simulation in V9H0.
V9H7: L (m/ft); V9H8: V (hl/gal...)
V0H6
V0H5
4 mA
Stromsignal
V9H7: L m/ft
V0H6
V0H5
V (hl/gal...)

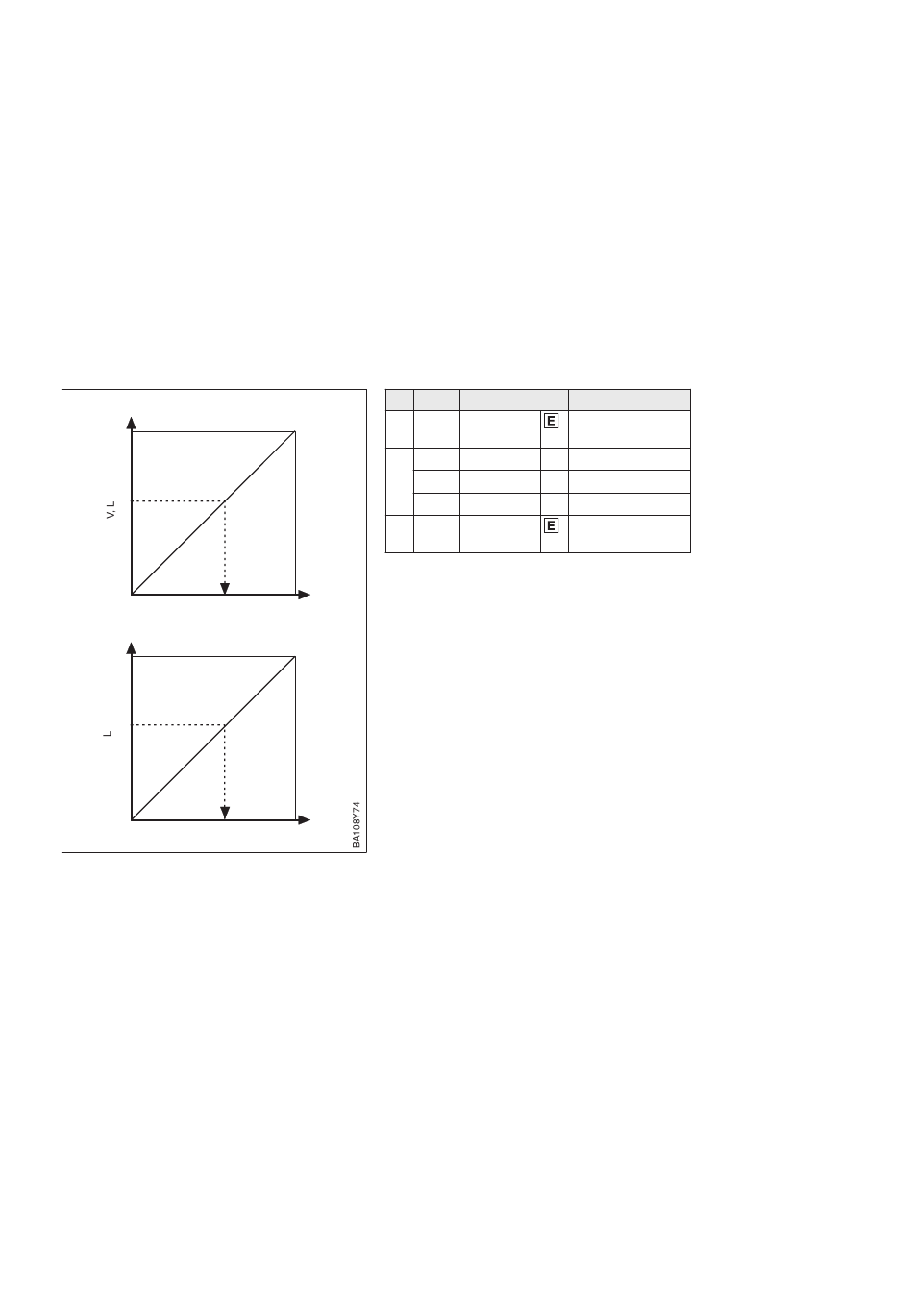

Abb. 7.1
Simulation des Füllstands und Analogsignals
Endress+Hauser
#
1
2
3
V9H9
20 mA
V9H8
VH
Eingabe
Text
V8H0
7
Betriebsart
7: Simulation
V9H7
L (m/ft)
Füllstand
V9H8
V (hl/gal...)
Volumen
V9H9
4...20 mA
Strom
V8H0
1
Betriebsart
0: Füllstand
Kapitel 7 Fehlersuche und -beseitigung
Simulation
41
