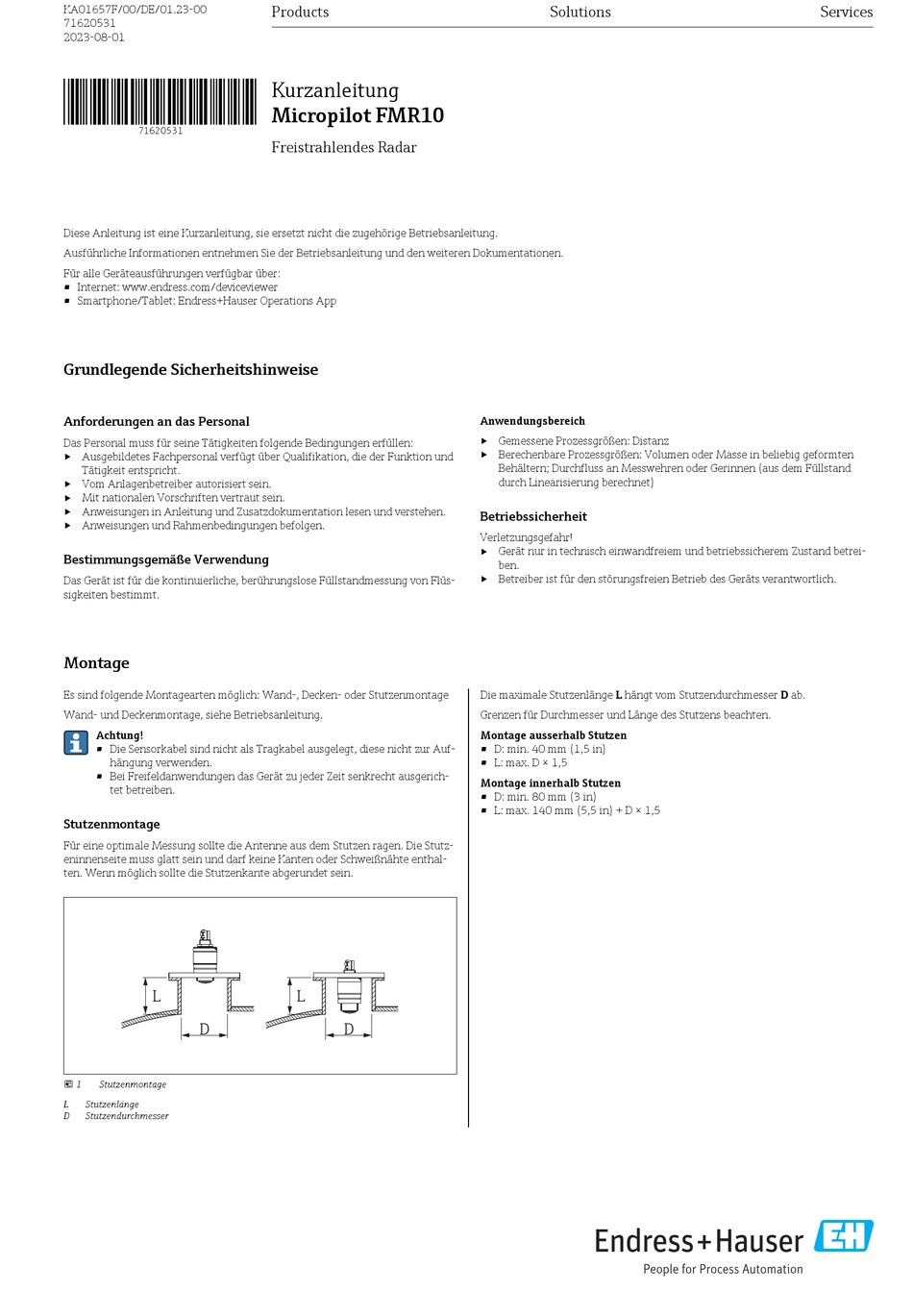

Endress+Hauser Micropilot FMR10 Kurzanleitung

KA01657F/00/DE/01.23-00
71620531
2023-08-01
*71620531*
71620531
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Grundlegende Sicherheitshinweise
Anforderungen an das Personal
Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen:
‣
Ausgebildetes Fachpersonal verfügt über Qualifikation, die der Funktion und
Tätigkeit entspricht.
‣
Vom Anlagenbetreiber autorisiert sein.
‣
Mit nationalen Vorschriften vertraut sein.
‣
Anweisungen in Anleitung und Zusatzdokumentation lesen und verstehen.
‣
Anweisungen und Rahmenbedingungen befolgen.
Bestimmungsgemäße Verwendung
Das Gerät ist für die kontinuierliche, berührungslose Füllstandmessung von Flüs-
sigkeiten bestimmt.
Montage
Es sind folgende Montagearten möglich: Wand-, Decken- oder Stutzenmontage
Wand- und Deckenmontage, siehe Betriebsanleitung.
Achtung!
• Die Sensorkabel sind nicht als Tragkabel ausgelegt, diese nicht zur Auf-
hängung verwenden.
• Bei Freifeldanwendungen das Gerät zu jeder Zeit senkrecht ausgerich-
tet betreiben.
Stutzenmontage
Für eine optimale Messung sollte die Antenne aus dem Stutzen ragen. Die Stutz-
eninnenseite muss glatt sein und darf keine Kanten oder Schweißnähte enthal-
ten. Wenn möglich sollte die Stutzenkante abgerundet sein.
L
D
 1 Stutzenmontage
L Stutzenlänge
D Stutzendurchmesser
Products
Kurzanleitung
Micropilot FMR10
Freistrahlendes Radar
L
D
Solutions
Anwendungsbereich
‣
Gemessene Prozessgrößen: Distanz
‣
Berechenbare Prozessgrößen: Volumen oder Masse in beliebig geformten
Behältern; Durchfluss an Messwehren oder Gerinnen (aus dem Füllstand
durch Linearisierung berechnet)
Betriebssicherheit
Verletzungsgefahr!
‣
Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betrei-
ben.
‣
Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich.
Die maximale Stutzenlänge L hängt vom Stutzendurchmesser D ab.
Grenzen für Durchmesser und Länge des Stutzens beachten.
Montage ausserhalb Stutzen
• D: min. 40 mm (1,5 in)
• L: max. D × 1,5
Montage innerhalb Stutzen
• D: min. 80 mm (3 in)
• L: max. 140 mm (5,5 in) + D × 1,5
