Micropilot FMR 130/131

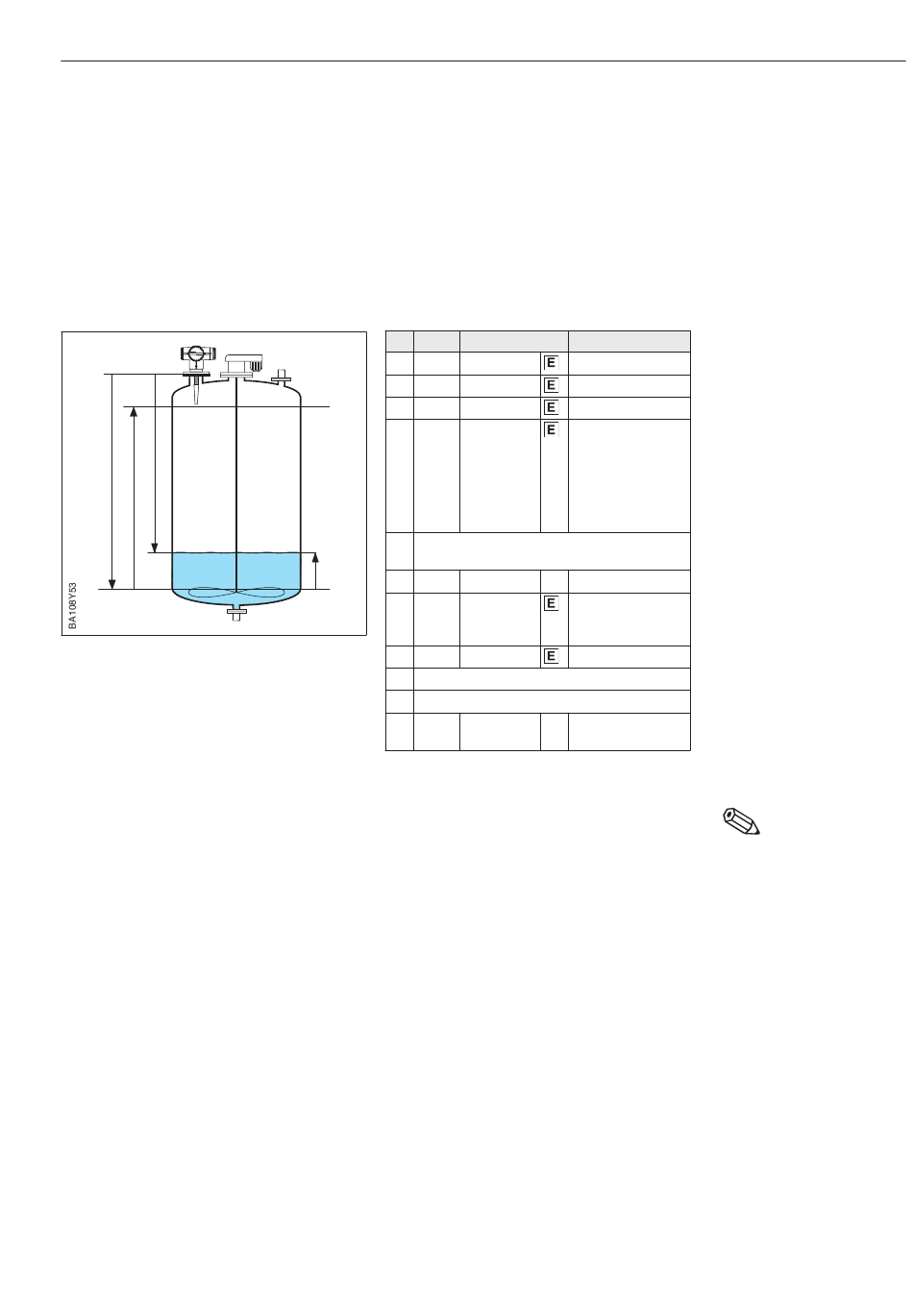

5.5 Stabantenne mit inaktiver Länge
Bei dieser Variante der Stabantenne werden die Mikrowellen erst nach der inaktiven
Länge (100 mm bzw. 250 mm) freigesetzt. Damit haben Ansatzbildung, Kondensation
bzw. Einbauten innerhalb der inaktiven Länge keinen Einfluß auf die Messung.
Der Abgleich erfolgt bei teilbefüllten oder leerem Behälter, vorzugsweise mit eingeschal-
tetem Rührwerk. Nach der Rücksetzung des Micropilot auf die Werkseinstellung (um
einen definierten Gerätezustand herzustellen), folgende Parameter eingeben:
•
Leerdistanz E, Volldistanz F, Anwendungsparameter A und Abstand zur Produkto-
berfläche D.
D
E
F
Eine Fensterausblendung ist nur dann nötig, wenn starke Reflexionen von nahegelege-
nen Einbauten unterhalb der inaktiven Länge vorhanden sind. Das Fenster fängt an der
Unterkante des Flansches an. Vorgang siehe Seite 22.
Endress+Hauser
# VH Eingabe
1 V9H5 130
100 %
2 V0H1 E (m/ft)
20 mA
3 V0H2 F (m/ft)
4 V0H3 A (00...10)
5 Behälter so weit wie möglich entleeren
Evtl. Rührwerk einschalten
L
6 V0H8 D?
0 %
7 V3H0 5 bzw. 6
4 mA
8 V3H1 —
9 Warten bis Distanz wieder erscheint (ca. 60 s)
10 V3H0 = 6 : 6 - 9 5 wiederholen bis V0H8 = D
11 V0H0
V0H9
Hinweis!
•
Kunden-TDT neu aufnehmen, z. B. bei
neuem Behälter:
V9H5 = 111, danach wie oben
•
Weitere Informationen: Seite 6 und 40.
Kapitel 5 Grundabgleich
Standardabgleich
(mit Festzielaus-
blendung)
Text
Rücksetzen
Leerabgleich
Vollabgleich
Anwendung
0: Werkseinstellung
1: Tank ohne
Rührwerk
2: Tank mit
Rührwerk
3: Tank E < 1,5 m
Distanz notieren
TDT-Aufnahme
5: falls V0H8 = D
6: falls V0H8 < D
Bestätigen mit E
aktueller Füllstand
L % oder L m/ft
Hinweis!
Fensterausblendung
