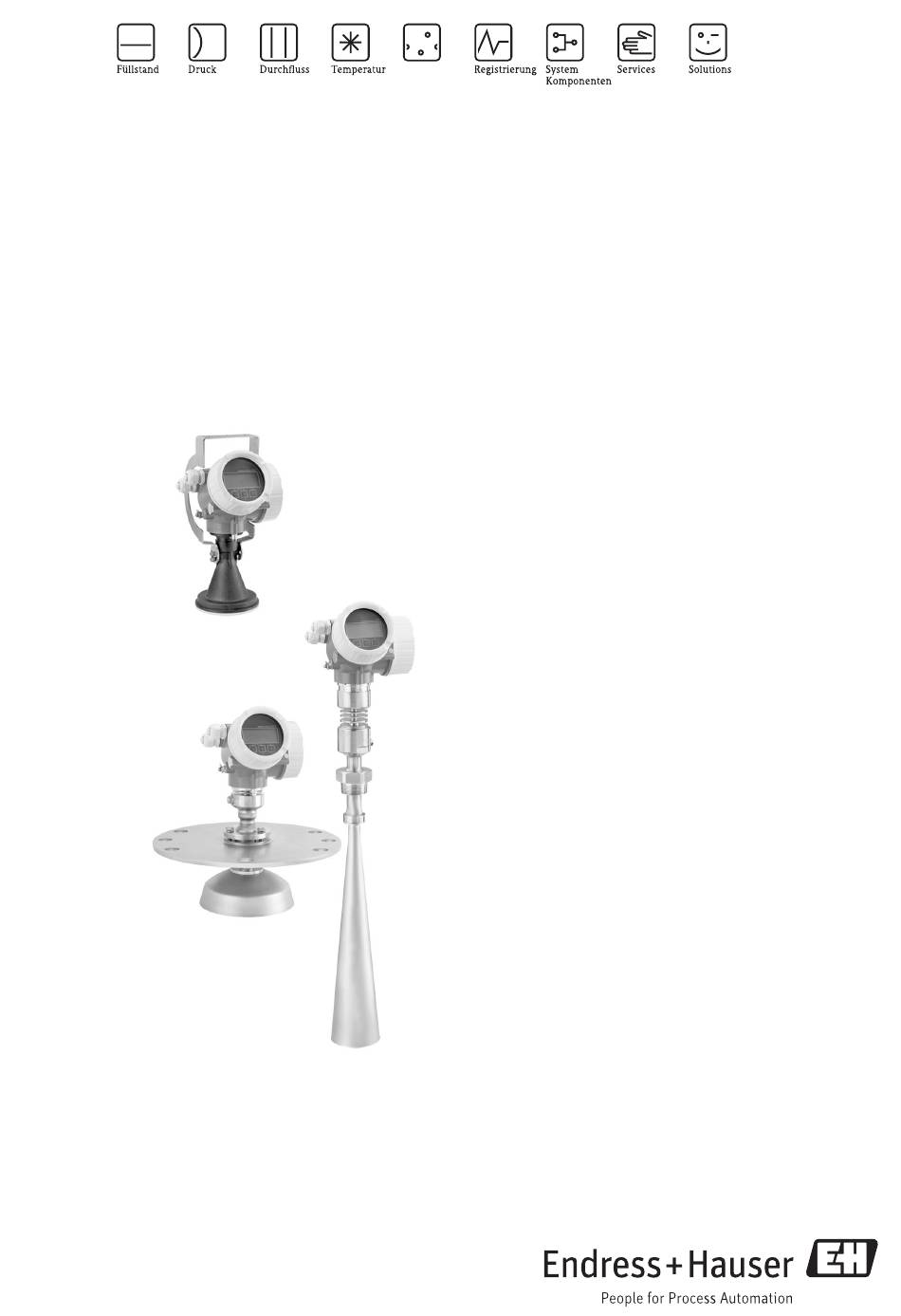

Technische Information
Micropilot FMR56, FMR57
Füllstand-Radar
Füllstandmessung in Schüttgütern
TI01042F/00/DE/01.12
71162679
Analyse
Anwendungsbereich
Kontinuierliche, berührungslose Füllstandmessung von
pulverförmigen bis stückigen Schüttgütern
Eigenschaften FMR56:
• Wirtschaftlich attraktives Basisgerät für den Einsatz
unter einfachen Prozessbedingungen wie in Schütt-
gutsilos und Feststofflagertanks
• PP-plattierte Hornantenne
• Maximaler Messbereich: 30 m (98 ft)
• Montagebügel oder Überwurfflansch mit verstellbarer
Flanschdichtung zur Ausrichtung
• Temperaturbereich: –40...+80 °C (–40...176 °F)
• Druckbereich: –1...+3 bar (–14,5...+43,5 psi)
• Messgenauigkeit: ± 3 mm
Eigenschaften FMR57:
• Premiumgerät für höchste Ansprüche beim Einsatz in
Schüttgütern; bestens geeignet für die Messung in
hohen Silos, Bunkern oder auf Schüttguthalden
• Hornantenne oder Parabolantenne
• Anschluss für Luftspülung integriert
• Maximaler Messbereich: 70 m (230 ft)
• Prozessanschluss: 1½" Gewinde oder Flansch
• Temperaturbereich: –40...+400 °C (–40...752 °F)
• Druckbereich: –1...+16 bar (–14,5...+232 psi)
• Messgenauigkeit: ± 3 mm
Ihre Vorteile
• Betriebssichere Messung auch bei wechselnden Pro-
dukt- und Prozesseigenschaften
• Integrierter Datenspeicher (HistoROM) für hohe Ver-
fügbarkeit
• Intuitives Bedienmenü in Landessprache zur einfa-
chen Inbetriebnahme
• Einfache Integration in Leit-/Asset-Management-Sys-
teme
• Exakte Diagnose- und Prozessinformation als
schnelle Entscheidungshilfe
• Internationale Explosionsschutzzertifikate
• 5-Punkte-Linearitätsprotokoll
• SIL2 nach IEC 61508, SIL3 bei homogener oder
diversitärer Redundanz
• Systemintegration über HART/PROFIBUS PA (Profil
3.02)/FOUNDATION Fieldbus
