Kapitel 6 Weitere Einstellungen
τ
Integrationszeit
4 mA- und 20 mA-Wert
30
6.2

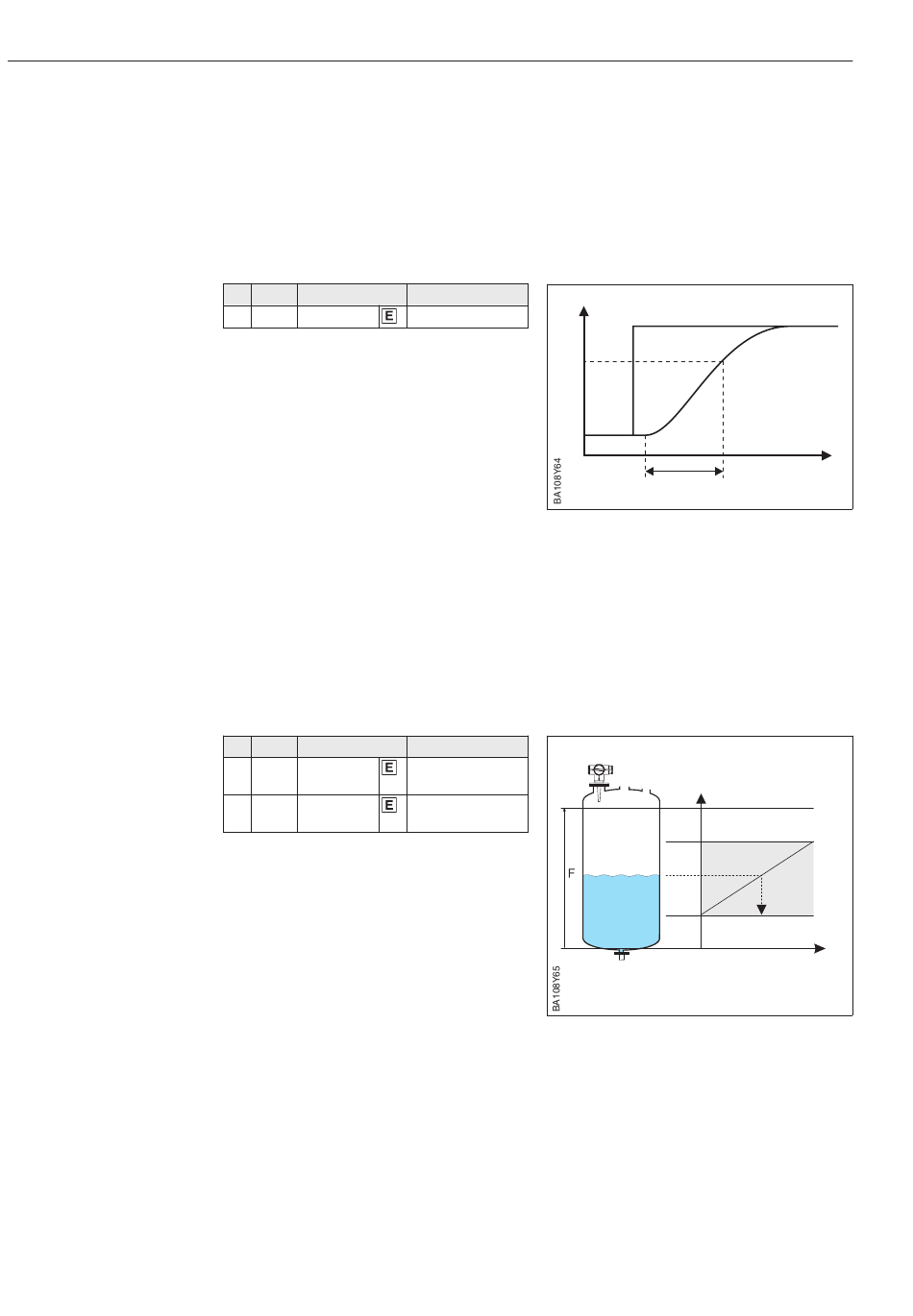

Analogausgang

Der Analogausgang wird wie folgt eingestellt:
•
V0H4 bestimmt die Integrationszeit
•
V0H5 und V0H6 bestimmen den 4 mA- und 20 mA-Wert
Die Integrationszeit stellt die Dämpfung des Signalausgangs ein. Bei einer sprunghaften
Änderung des Füllstands werden 63 % des neuen Wertes in der eingestellten Zeit
erreicht (t = 0...300 s).
# VH Eingabe
1 V0H4 0...300 s
Die Werte für 4 mA und 20 mA bestimmen die Füllstände, bei denen der Analogsignal-
bereich beginnt und endet. Werkseinstellung sind 0 % und 100 %. Nach einer Lineari-
sierung entspricht V0H6 dem Wert in technischen Einheiten, der in V2H5 eingegeben
wurde bzw. dem höchsten Tabellenwert. Eine Spreizung bzw. Invertierung des Signal-
bereichs innerhalb des Füllstandbereichs F (V0H2) ist erlaubt.
# VH Eingabe
± 19999
1 V0H5
(%, m, hl...)
± 19999
2 V0H6
(%, m, hl...)
Text
Integrationszeit τ
63%
Text
Wert für 4 mA
Wert für 20 mA
Micropilot FMR 130/131
Füllstand
I
A
Zeit
τ
100 %
V0H6
V0H5
0 %
4 mA 20 mA
