KA01247F/00/DE/02.16
71331348
2020-03-30
Products
Kurzanleitung

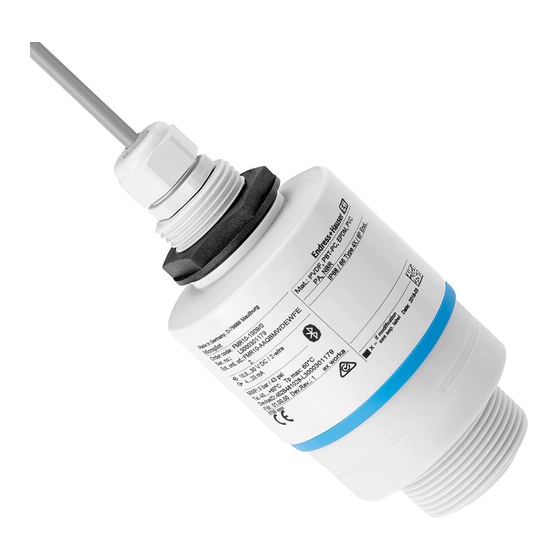

Micropilot FMR10
Freistrahlendes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanlei-
tung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot FMR10

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR10

  • Seite 1 Kurzanleitung Micropilot FMR10 Freistrahlendes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanlei- tung und den weiteren Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Micropilot FMR10 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Micropilot FMR10 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Verwendete Symbole .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Micropilot FMR10 Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.

  • Seite 5: Dokumentation

    Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedin-...

  • Seite 6: Bestimmungsgemäße Verwendung

    Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung, Hersteller kontaktieren. Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen können sich im Betrieb durch Wärmeeintrag aus dem Prozess sowie durch die Verlustleistung der Elektronik auf bis zu...

  • Seite 7: Arbeitssicherheit

    Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Endress+Hauser...

  • Seite 8: Produktbeschreibung

    Produktbeschreibung Micropilot FMR10 Produktbeschreibung Produktaufbau 3.1.1 Micropilot FMR10 A0028415  1 Aufbau des Micropilot FMR10 (26 GHz) Sensorgehäuse Dichtung Prozessanschluss Rückseite Kabelverschraubung Rohradapter O-Ring Gegenmutter Designring Prozessanschluss Vorderseite Warenannahme und Produktidentifizierung Warenannahme Bei Warenannahme prüfen: • Bestellcode auf Lieferschein und auf Produktaufkleber identisch? •...

  • Seite 9: Produktidentifizierung

     Alle Angaben zum Messgerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt. ‣ Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen  Alle Angaben zum Messgerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt.

  • Seite 10: Typenschild

    Warenannahme und Produktidentifizierung Micropilot FMR10 Typenschild Order code: Ser. no.: Ext. ord. cd.: MWP: Tp max: DeviceID: Dev .Rev.: ex works Mat.: if modification Date: see sep. label A0029096  2 Typenschild des Micropilot Herstelleradresse Gerätename Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext.
  • Seite 11 Micropilot FMR10 Warenannahme und Produktidentifizierung Modifikationskennzeichen 2-D-Matrixcode (QR-Code) Herstellungsdatum: Jahr-Monat Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angegeben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erweiterte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzeigen: Parameter Erweiterter Bestellcode 1 …...

  • Seite 12: Montage

    Montage Micropilot FMR10 Montage Einbaubedingungen 5.1.1 Montagearten A0030605  3 Wand-, Decken- oder Stutzenmontage Wand- oder Deckenmontage ausrichtbar Eingeschraubt am frontseitigen Gewinde Eingeschraubt am rückseitigen Gewinde Deckenmontage mit Gegenmutter (im Lieferumfang) Horizontale Montage in beengten Räumen (Abwasserschacht) Wandmontage Schacht Achtung! •...
  • Seite 13 Micropilot FMR10 Montage A0028843  4 Stutzenmontage Stutzenlänge Stutzendurchmesser Die maximale Stutzenlänge L hängt vom Stutzendurchmesser D ab. Grenzen für Durchmesser und Länge des Stutzens beachten. Montage ausserhalb Stutzen • D: min. 40 mm (1,5 in) • L: max. D × 1,5 Montage innerhalb Stutzen •...

  • Seite 14: Einbaulage Bei Behältermontage

    Montage Micropilot FMR10 5.1.3 Einbaulage bei Behältermontage A0028410  5 Behältereinbauposition • Den Sensor möglichst so montieren, dass sich seine Unterkante im Inneren des Behälters befindet. • Empfohlener Abstand A Wand - Stutzenaußenkante: ~ ¹⁄₆ des Behälterdurchmessers D. Das Gerät sollte auf keinen Fall näher als 15 cm (5,91 in) zur Behälterwand montiert werden.

  • Seite 15: Geräteausrichtung Behältermontage

    Micropilot FMR10 Montage 5.1.4 Geräteausrichtung Behältermontage • Antenne senkrecht auf die Produktoberfläche ausrichten. • Die Lasche mit der Befestigungsöse so gut wie möglich zur Behälterwand ausrichten. ° ° ° A0028927  6 Geräteausrichtung bei Behältermontage 5.1.5 Abstrahlwinkel α W = 2 × D × tan α...

  • Seite 16: Messung In Kunststoffbehältern

    Montage Micropilot FMR10 Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden. Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel α und Distanz D.

  • Seite 17: Verwendung Der Überflutungsschutzhülse

    Micropilot FMR10 Montage Störer aus leitfähigen Material im Strahlenkegel vermeiden (Berechnung der Kegelweite siehe Abstrahlwinkel). Für weitere Informationen: Hersteller kontaktieren. 5.1.7 Wetterschutzhaube Bei Einsatz im Freien wird die Verwendung einer Wetterschutzhaube empfohlen. Die Wetterschutzhaube kann als Zubehör oder zusammen mit dem Gerät über die Produkt- struktur "Zubehör beigelegt"...
  • Seite 18 Montage Micropilot FMR10 A0030394  10 Funktion Überflutungsschutzhülse Luftpolster O-Ring (EPDM) Abdichtung Blockdistanz Max. Füllstand Die Hülse wird direkt auf den Sensor aufgeschraubt und dichtet das System mittels O-Ring luftdicht ab. Im Überflutungsfall gewährleistet das in der Hülse entstehende Luftpolster eine definierte Erkennung des maximalen Füllstands welcher direkt am Ende der Hülse ansteht.

  • Seite 19: Montage Mit Ausleger Schwenkbar

    Micropilot FMR10 Montage A0040057  11 Einbau mit Montagebügel ausrichtbar • Es ist eine Wand- oder Deckenmontage möglich. • Antenne mit dem Montagebügel senkrecht auf die Produktoberfläche ausrichten. HINWEIS Der Montagebügel ist mit dem Transmittergehäuse nicht leitend verbunden. Elektrostatische Aufladung möglich.

  • Seite 20: Montage Im Schacht

    Montage Micropilot FMR10 A0037747  13 Montage Horizontale Montagehalterung Abwasserschacht 5.1.12 Montage im Schacht Die schwenkbare Montagehalterung ist als Zubehör erhältlich. A0037748  14 Montage im Schacht, schwenk- und verschiebbar Ausleger mit Wandhalter Ausleger schwenk- und verschiebbar (z. B. um das Gerät auf die Mitte einer Messrinne auszurichten) Montagekontrolle ...

  • Seite 21: Elektrischer Anschluss

    Micropilot FMR10 Elektrischer Anschluss Elektrischer Anschluss Kabelbelegung A0028954  15 Kabelbelegung Plus, Aderfarbe braun Minus, Aderfarbe blau Versorgungsspannung 10,5 … 30 V Es ist eine externe Spannungsversorgung notwendig. Endress+Hauser...

  • Seite 22: Gerät Anschliessen

    Um die Akku- / Batterielaufzeit zu erhöhen, kann die Bluetooth® wireless technology Kom- munikation des Sensors deaktiviert werden. Potenzialausgleich Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich. Bei Endress+Hauser sind verschiedene Speisegeräte als Zubehör bestellbar. Gerät anschliessen A0028907  17 Blockschaltbild FMR10 Micropilot FMR10, 4 …...

  • Seite 23: Bedienbarkeit

    Micropilot FMR10 Bedienbarkeit  Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?  Keine Verpolung, Anschlussbelegung korrekt? Bedienbarkeit Bedienkonzept • 4 … 20 mA • SmartBlue (App) via Bluetooth® wireless technology Bedienung via Bluetooth® wireless technology A0028895  18 Möglichkeiten der Fernbedienung via Bluetooth®...

  • Seite 24: Systemvoraussetzungen Smartblue

    Inbetriebnahme und Bedienung Micropilot FMR10 8.1.2 Systemvoraussetzungen SmartBlue Systemvoraussetzungen SmartBlue SmartBlue ist als Download verfügbar für Android Endgeräte im Google-Playstore und für iOS Geräte im iTunes Apple-Shop. • Geräte mit iOS: iPhone 4S oder höher ab iOS9.0; iPad2 oder höher ab iOS9.0; iPod Touch 5. Generation oder höher ab iOS9.0...
  • Seite 25 Micropilot FMR10 Inbetriebnahme und Bedienung A0029486  20 Hüllkurvendarstellung (Beispiel) in SmartBlue bei Android Video aufzeichnen Screenshot erstellen Zum Ausblendungs-Menü navigieren Start / Stop der Videoaufzeichnung Zeitpunkt auf der Zeitachse verschieben A0029487  21 Hüllkurvendarstellung (Beispiel) in SmartBlue bei IoS...

  • Seite 26: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Micropilot FMR10 Diagnose und Störungsbehebung Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht Versorgungsspannung stimmt nicht mit Richtige Spannung anlegen der Angabe auf dem Typenschild überein Versorgungsspannung ist falsch gepolt Versorgungsspannung umpolen Anschlusskabel haben keinen Kontakt zu Kontaktierung der Kabel prüfen und gegebe-...

  • Seite 27: Diagnoseereignis Im Bedientool

    Micropilot FMR10 Diagnose und Störungsbehebung Fehler Mögliche Ursache Behebung Gerät über SmartBlue nicht Passwort vergessen Wenden Sie sich an den Service des Herstellers bedienbar Gerät über SmartBlue nicht Sensortemperatur zu hoch Führt die Umgebungstemperatur zu einer erhöhten Sen- bedienbar sortemperatur von >60 °C (140 °F), kann es sein, dass die Bluetooth-Kommunikation deaktiviert wird.
  • Seite 28 *71331348* 71331348 www.addresses.endress.com...
