Kapitel 3 Anschluß
Nicht-Ex-Bereich

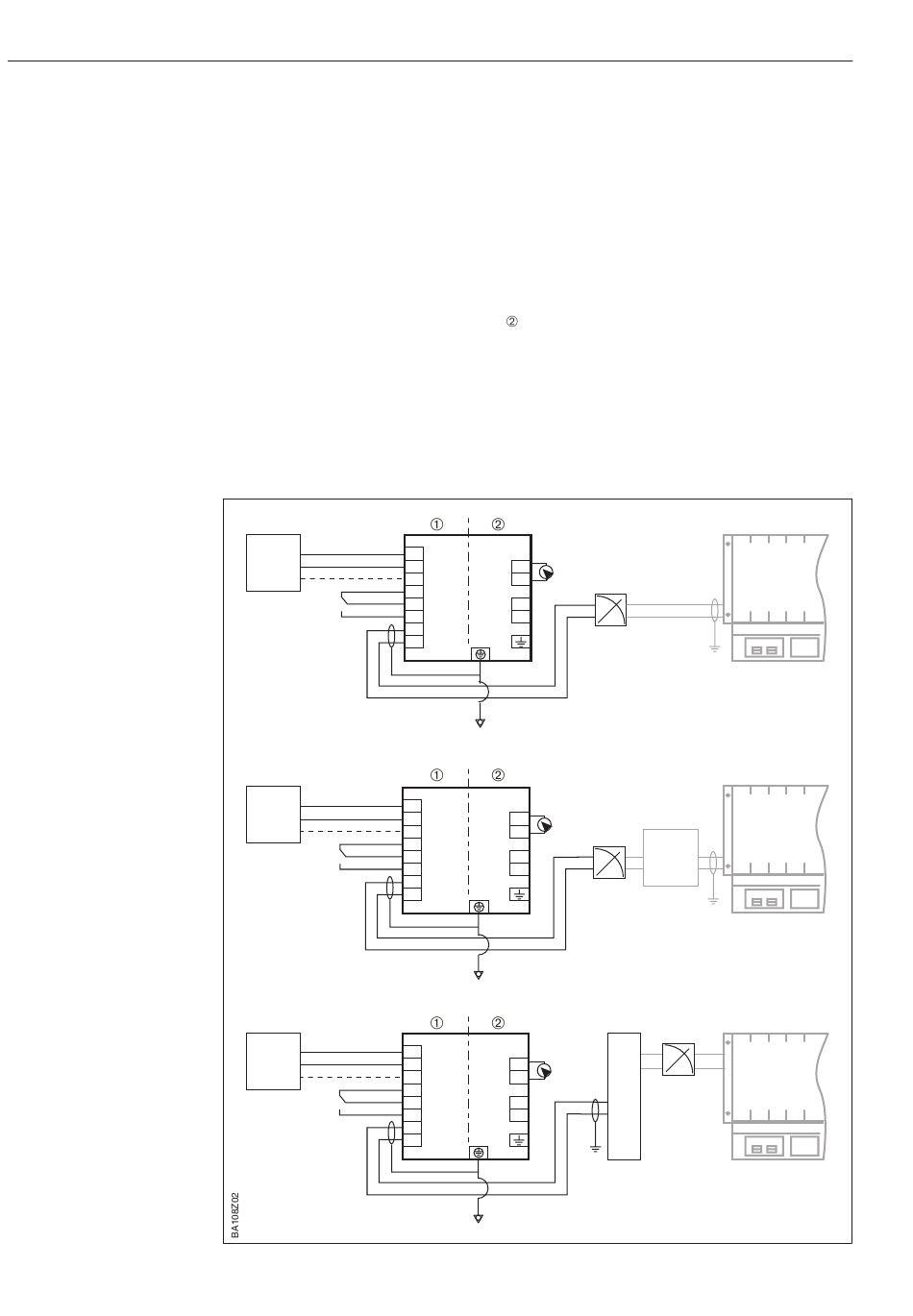

Abb. 3.4
Verdrahtungsbeispiele für
Standardausführung
A mit aktivem Ausgang
B mit passivem Ausgang
C mit passivem Ausgang und
Silometer FMX 770
14
3.1

Verdrahtungsbeispiele

Folgende drei Seiten zeigen Beispiele für drei typische Applikationen:
•
Meßstelle im Nicht-Ex-Bereich
•
Meßstelle im Ex-Bereich
•
Meßstelle mit Fernbedienung über Handbediengerät bzw. Schnittstelle
Rackbus RS 485
Abb. 3.4 zeigt drei Verdrahtungsbeispiele für den Nicht-Ex-Bereich :
•
A) Standardversion mit aktivem Ausgang und Analoganzeige
– die optionale SPS besitzt eine passive E/A-Karte.
•
B) Version mit passivem Ausgang
– die Analaganzeige wird von einer aktiven Versorgung oder SPS gespeist
•
C) Version mit passivem Ausgang und Silometer FMX 770
– das 4...20 mA-Signal kann an die passive E/A-Karte einer SPS weitergeleitet
werden.
Durch Umstecken des Steckers im Elektronikraum kann auch über die Klemmen 21 und
22 angeschlossen werden.
A
Hilfs-
energie
Relais
aktiver
Ausgang FMR
B
Hilfs-
energie
Relais
passiver
Ausgang FMR
C
Hilfs-
energie
Relais
passiver
Ausgang FMR
4...20
1 L+/L1
mA-Testschaltung
2 L-/N X2
3 PE X3
4 r/nc
5 21
u/C I-
6 a/no I+ 22
7 I+
8 I-
PAL (Potentialaus-
gleichsleitung)
1 L+/L1
2 L-/N X2
3 PE X3
4 r/nc
5 u/C I- 21
6 a/no I+ 22
7 I+
8 I-
PAL
Silometer
FMX 770
1 L+/L1
2 L-/N X2
3 PE X3
4 r/nc
5 u/C I- 21
6 a/no I+ 22
7 I+
8 I-
PAL
Micropilot FMR 130/131
SPS mit
passiver
E/A-Karte
Abschirmung der Signalleitung
möglichst beidseitig geerdet
SPS mit
optional
passiver (oder
aktiver)
aktives
E/A-Karte
MUS
Abschirmung der Signalleitung
möglichst beidseitig geerdet
SPS mit
d12
d14 passiver
E/A-Karte
d2
d4
Abschirmung der Signalleitung
möglichst beidseitig geerdet
