BA 208F/00/de/04.04
Nr. 52006310
gültig ab Software-Version:
V 01.02.00 (Messverstärker)
V 01.02.00 (Kommunikation)

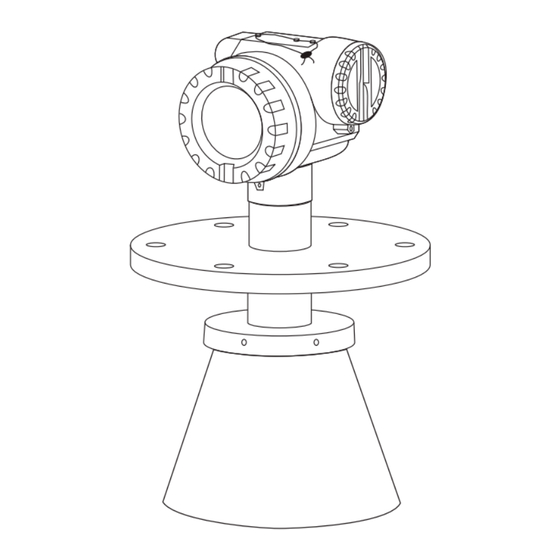

micropilot S
FMR 532
Füllstand-Radar
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser micropilot S FMR 532

Inhaltszusammenfassung für Endress+Hauser micropilot S FMR 532

  • Seite 1 micropilot S BA 208F/00/de/04.04 Nr. 52006310 FMR 532 gültig ab Software-Version: V 01.02.00 (Messverstärker) V 01.02.00 (Kommunikation) Füllstand-Radar Betriebsanleitung...

  • Seite 2: Micropilot S - Schnelleinstieg

    Kurzanleitung Micropilot S FMR 532 Kurzanleitung KA 161F/00/a2/12.01 Micropilot S - Schnelleinstieg 52006294 Kontrast einstellen: oder Messwert Historien Distanz/ Reset Messwert Gruppen- auswahl Grund- Tank- Medium Messbe- Abgleich Abgleich Rohrdurch- Distanz/ Distanz Bereich Starte Eigensch. dingungen abgleich geometrie leer voll...

  • Seite 3: Inhaltsverzeichnis

    Softwarehistorie ..... . . 79 Kontaktadressen von Endress+Hauser ..79 Verdrahtung auf einen Blick ... . . 26 Anschluss Messeinheit .

  • Seite 4: Sicherheitshinweise

    Micropilot S FMR 532 Sicherheitshinweise Bestimmungsgemäße Verwendung Der Micropilot S FMR 532 ist ein kompaktes Radar-Füllstandmeßgerät für die kontinuier- liche, berührungslose Messung von Flüssigkeiten, Pasten und Schlämmen in Schwall- rohren. Mit einer Arbeitsfrequenz von ca. 6 GHz und einer maximalen abgestrahlten Pulsenergie von 1 mW (mittlere Leistung 1 µW) ist die freie Verwendung auch außerhalb...

  • Seite 5: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Konta- mination” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportie- ren, zu prüfen oder zu reparieren. • Legen Sie der Rücksendung spezielle Handhabungsvorschriften bei, falls dies not- wendig ist, z.B.

  • Seite 6: Sicherheitszeichen Und -Symbole

    1 Sicherheitshinweise Micropilot S FMR 532 Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die fol- genden Sicherheitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeichnet wird. Sicherheitshinweise Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ord- nungsgemäß...

  • Seite 7: Identifizierung

    TA > 70°C: t >85°C Zulassungs-Nr. X X X X X X Dat./Insp.: ATEX Sicherheitshinweis Abb. 1 Informationen auf dem Typenschild des Micropilot S FMR 532 (Beispiel) Baujahr Tankreferenzhöhe Tank-Nr. Zertifikat-Nr. Hersteller / Producer : ENDRESS+HAUSER MICROPILOT S FMR Zertifikat-Nr.

  • Seite 8: Produktübersicht

    2 Identifizierung Micropilot S FMR 532 2.1.2 Produktübersicht Bestellinformationen Micropilot S FMR 532 Zertifikat Grundgewicht A Ausführung für Ex-freien Bereich 6,5 kg G ATEX II 3G EEx nA II T6 K TIIS Ex ia IIC T3 TIIS Ex ia IIC T6...
  • Seite 9 Micropilot S FMR 532 2 Identifizierung Messausgang und Bedienung A 4…20 mA HART mit VU 331, 4-zeilige Klartextanzeige Y Sonderausführung Gehäuse C Aluminium T12-Gehäuse mit separatem Anschlussraum, beschichtet, IP65 Y Sonderausführung Verschraubung / Einführung Kabelverschraubung Pg13,5 Kabelverschraubung M20x1,5 Kabeleinführung G ½...

  • Seite 10: Lieferumfang

    Normen und Vorschriften nach EN 61010 "Sicherheitsbestim- mungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte". Das Gerät erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Registrierte Warenzeichen ®...

  • Seite 11: Montage

    Orientierung und Geometrie üblicher Schwallrohre. Eine besondere Ausrichtung ist nicht notwendig. Es sollte jedoch auf eine senkrechte Montage der Planarantenne relativ zur Schwallrohrachse geachtet werden. Hinweis! Der Micropilot S FMR 532 mit Planarantenne ist nur für den Einsatz auf Schwallrohren vorgesehen! Endress+Hauser...

  • Seite 12: Warenannahme, Transport, Lagerung

    3 Montage Micropilot S FMR 532 Warenannahme, Transport, Lagerung 3.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Liefer- umfang mit Ihren Bestellangaben. 3.2.2 Transport zur Messstelle "...

  • Seite 13: Einbaubedingungen

    Ø D O-Ring 85,3 x 3,53, wird mitgeliefert (Werkstoff wie Sensordichtung) Flanschnabe Ø 99,5 Abb. 4 Abmessungen Micropilot S FMR 532 Antennenausführung DN150 / 6" DN200 / 8" DN250 / 10" DN300 / 12" L [mm] Ø D [mm] kein Horn Hinweis! Die inaktive Länge von 60 mm verhindert Auswirkungen von Kondensatbildung auf die...
  • Seite 14 3 Montage Micropilot S FMR 532 3.3.2 Projektierungshinweise Messbedingungen • Der Messbereich beginnt am untersten Ende des Schwallrohres. • Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand das Rohrende durch das Medium hindurch sichtbar sein. Um die geforderte Genau- igkeit zu garantieren empfehlen wir in diesen Applikationen den Nullpunkt in einem Abstand C (siehe Abb.) über den Tankboden zu legen.

  • Seite 15: Messbereich

    > 10 leitenden Flüssigkeiten, wässrige Lösungen, verdünnte Säuren und Laugen 1) Ammoniak NH3 wie Medium der Gruppe A behandeln, d.h. immer Schwallrohr einsetzen. Messbereich in Abhängigkeit von der Mediengruppe für Micropilot S FMR 532: Mediengruppe Schwallrohr / Bypass Messbereich FMR 532 ≥...
  • Seite 16 3 Montage Micropilot S FMR 532 Blockdistanz Die Blockdistanz (= BD) ist der minimale Messabstand vom Bezugspunkt der Messung (Montageflansch) bis zur Messstoffoberfläche bei maximalem Füllstand. Blockdistanz (BD) Schwallrohr / Bypass FMR 532 ab Flansch Hinweis! Innerhalb der Blockdistanz kann eine zuverlässige Messung nicht garantiert werden!

  • Seite 17: Einbau

    Micropilot S FMR 532 3 Montage Einbau 3.4.1 Montagewerkzeuge Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug: • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.4.2 Einbau in Schwallrohr Optimale Einbauposition für FMR 532 Standardeinbau Bei Einbau in das Schwallrohr beachten...
  • Seite 18 3 Montage Micropilot S FMR 532 Beispiel für die Konstruktion von Schwallrohren Endress+Hauser...

  • Seite 19: Gehäuse Drehen

    Micropilot S FMR 532 3 Montage 3.4.3 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen gehen Sie wie folgt vor: •...

  • Seite 20: Einbau Mit E+H Uni Flansch

    3 Montage Micropilot S FMR 532 3.4.4 Einbau mit E+H UNI Flansch Installationshinweise E+H UNI Flansche sind für drucklosen Betrieb bzw. bis max. 1 bar Absolutdruck aus- gelegt. Die Anzahl der Flanschschrauben ist teilweise reduziert. Für Massanpassung sind die Schraubenlöcher vergrößert, deshalb vor dem Anziehen der Schrauben zen- trisch zum Gegenflansch ausrichten.
  • Seite 21 Micropilot S FMR 532 3 Montage Vorbereitung für die Montage des E+H UNI Flansches Endress+Hauser...
  • Seite 22 3 Montage Micropilot S FMR 532 Gehäuse abziehen E+H UNI Flansch befestigen E+H UNI Flansch (max. 1 bar) Detail A: Flanschnabe (siehe unten) Detail A Flanschnabe für den Anbau kundenseitiger Flansche Befestigung: 4 Schrauben M6 / 90° Ø 78 z.B. DIN 912 Ø...

  • Seite 23: Einbau Im Peilstutzen Auf Schwallrohr

    (ohne Geräteausbau) mittels Messstab sind gut möglich. Die Unterkante der Tür- öffnung ist die Referenzkante für die Peilmessung. Die Konstruktion ist nur für drucklosen Betrieb zulässig. Hinweis! Der Peilstutzen ist nicht im Standardlieferprogramm der Firma Endress+Hauser enthal- ten.Für weitere Informationen wenden Sie sich bitte an Endress+Hauser. Flansch DN150...

  • Seite 24: Einbau Mit Schwenkvorrichtung

    3 Montage Micropilot S FMR 532 3.4.6 Einbau mit Schwenkvorrichtung Installationshinweise Die Schwenkvorrichtung dient dazu, den Micropilot S aus der Messposition zur Seite zu schwenken um z.B. die Antenne zu reinigen oder Handpeilungen vorzunehmen. Die Schwenkvorrichtung ist nicht im Standardlieferprogramm der Firma Endress+Hau- ser enthalten, spezielle Angebote unter Bestell Nr: MVTFM0422.

  • Seite 25: Einbaukontrolle

    Micropilot S FMR 532 3 Montage Einbaukontrolle Führen Sie nach dem Einbau des Messgerätes folgende Kontrollen durch: • Ist das Messgerät beschädigt (Sichtkontrolle)? • Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/- druck, Umgebungstemperatur, Messbereich usw. • Ist die Flanschmarkierung richtig ausgerichtet? (siehe Seite 11 ff.) •...

  • Seite 26: Verdrahtung

    4 Verdrahtung Micropilot S FMR 532 Verdrahtung Verdrahtung auf einen Blick Bei der Erdung leitender Schirme sind die entsprechenden Regeln der EN 60079-14 und EN 1127-1 einzuhalten. Empfehlung zur sicheren Erdung leitender Schirme: Verdrahtung " Vor dem Anschluss bitte folgendes beachten:...

  • Seite 27: Verdrahtung Mit Tank Side Monitor Nrf

    Micropilot S FMR 532 4 Verdrahtung Verdrahtung mit Tank Side Monitor NRF 590 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER MICROPILOT S 0560 Die Versorgungsspannung muß mit der am Typenschild (1) Order Code: Achtung! if modification übereinstimmen. Ser.-No.: XXXXXXXXXXX see sep.

  • Seite 28: Anschluss Messeinheit

    4 Verdrahtung Micropilot S FMR 532 Anschluss Messeinheit Anschlussraum Das Gehäuse verfügt über einen separaten Anschlussraum. Bürde HART Min. Bürde für HART-Kommunikation: 250 Ω Kabeleinführung Kabelverschraubung: M20x1,5 oder Pg13,5 Kabeleinführung: G ½ oder ½ NPT Versorgungsspannung Gleichspannung: 16…36 VDC Kommunikation...

  • Seite 29: Anschluss Hart Mit Zwei E+H Rn 221 N

    Micropilot S FMR 532 4 Verdrahtung 4.2.1 Anschluss an Tank Side Monitor NRF590 Siehe Seite 27. 4.2.2 Anschluss HART mit zwei E+H RN 221 N - ToF Tool FXA 193 Speisung 4...20 mA Signal dsdmdm df das. dsdmdm df das.

  • Seite 30: Potentialausgleich

    4 Verdrahtung Micropilot S FMR 532 Potentialausgleich Potentialausgleich an der äußeren Erdungsklemme des Transmitters anschließen. " Achtung! Bei Ex-Anwendungen darf nur sensorseitig geerdet werden. Weitere Sicherheitshin- weise entnehmen Sie der separaten Dokumentation für Anwendungen im explosions- gefährdeten Bereich. Schutzart • Gehäuse: IP 65, NEMA 4X (offenes Gehäuse: IP20, NEMA 1) •...

  • Seite 31: Bedienung

    Micropilot S FMR 532 5 Bedienung Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit oder die gewünschte Funktionsgruppe (z.B. "Grundabgleich (00)") auswählen und mit bestätigen...

  • Seite 32: Allgemeiner Aufbau Des Bedienmenüs

    5 Bedienung Micropilot S FMR 532 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglich- keiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z.B.: "Grundab- gleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.

  • Seite 33: Anzeige- Und Bedienelemente

    Micropilot S FMR 532 5 Bedienung Anzeige- und Bedienelemente Abb. 5 Anordnung der Anzeige- und Bedienelemente 5.2.1 Anzeigedarstellung Flüssigkristallanzeige (LCD-Anzeige): Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Abb. 6 Anzeigedarstellung Endress+Hauser...

  • Seite 34: Anzeigesymbole

    5 Bedienung Micropilot S FMR 532 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Sybmol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.

  • Seite 35: Tastenbelegung

    Micropilot S FMR 532 5 Bedienung 5.2.3 Tastenbelegung Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des Gehäusedeckels bedient werden. Funktion der Tasten Taste(n) Bedeutung Navigation in der Auswahlliste nach oben oder Editieren der Zahlenwerte innerhalb einer Funktion...

  • Seite 36: Vor-Ort-Bedienung

    5 Bedienung Micropilot S FMR 532 Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Micropilot kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 100 (z.B.

  • Seite 37: Parametrierung Freigeben

    Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der E+H-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. Endress+Hauser...

  • Seite 38: Werkseinstellung (Reset)

    5 Bedienung Micropilot S FMR 532 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grundabgleich notwendig. Ein Reset ist nur dann notwendig: •...

  • Seite 39: Anzeige Und Bestätigung Von Fehlermeldungen

    Micropilot S FMR 532 5 Bedienung Anzeige und Bestätigung von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer der- jenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •...

  • Seite 40: Kommunikation Hart

    Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. 5.5.2 ToF Tool-Bedienprogramm Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser, die nach dem Laufzeitverfahren arbeiten. Es dient zur Unterstützung der Inbetrieb- nahme, Datensicherung, Signalanalyse und Dokumentation der Geräte. Unterstützt werden die Betriebssysteme: Win95, Win98, WinNT4.0, Win2000 und Windows XP.
  • Seite 41 Micropilot S FMR 532 5 Bedienung Menügeführte Inbetriebnahme Signalanalyse durch Hüllkurven Verbindungsmöglichkeiten • Service-Schnittstelle mit Adapter FXA 193 (siehe Seite 29) • HART mit Commubox FXA 191 (siehe Seite 29) Endress+Hauser...
  • Seite 42 5 Bedienung Micropilot S FMR 532 5.5.3 Commuwin II-Bedienprogramm Commuwin II ist ein grafisch unterstütztes Bedienprogramm für intelligente Messgeräte mit den Kommunikationsprotokollen Rackbus, Rackbus RS 485, INTENSOR, HART, PROFIBUS-PA. Unterstützt werden die Betriebssysteme: Win 3.1/3.11, Win95, Win98 und WinNT4.0. Alle Funktionen des Commuwin II werden unterstützt. Die Einstellungen erfolgen über Bedienmatrix oder graphische Oberfläche.

  • Seite 43: 6 Inbetriebnahme

    Micropilot S FMR 532 6 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste “Einbaukontrolle” (siehe Seite 25 ff.). • Checkliste “Anschlusskontrolle” (siehe Seite 30 ff.).

  • Seite 44: Grundabgleich

    6 Inbetriebnahme Micropilot S FMR 532 Grundabgleich Inbetriebnahme Flansch: Referenzpunkt der Messung (für Bypass/Schwallrohr) E = Abgleich Leer (= Nullpunkt) = Abgleich Voll (= Spanne) Einstellung in 005 Einstellung in 006 D = Distanz (Abstand Flansch / Füllgut) = Füllstand...
  • Seite 45 Micropilot S FMR 532 6 Inbetriebnahme Zur erfolgreichen Inbetriebnahme einer mm-genauen Messung ist es bei der Erstins- tallation wichtig, nach der mechanischen Installation und nach dem Grundabgleich des Geräts einen Historien-Reset durchzuführen (vergl. Seite 53). Erst nach dem His- torien Reset wird der Einbauabgleich durchgeführt. Der Offset der Messung wird im Einbauabgleich als ein erster Punkt in der Peiltabelle eingegeben.

  • Seite 46: Grundabgleich Mit Vu 331

    6 Inbetriebnahme Micropilot S FMR 532 Grundabgleich mit VU 331 Funktion "Messwert" (000) ⇒ Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funk- tion "Nachkommast." (095) eingestellt werden.

  • Seite 47: Funktion "Medium Eigensch."

    Micropilot S FMR 532 6 Inbetriebnahme Funktion "Medium Eigensch." (003) ⇒ Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus. Auswahl: • unbekannt • DK: < 1.9 • DK: 1.9 ... 4 • DK: 4 ... 10 • DK: > 10 ε...

  • Seite 48: Funktion "Messbedingungen"

    6 Inbetriebnahme Micropilot S FMR 532 Funktion "Messbedingungen" (004) ⇒ Mit dieser Funktion wählen Sie die Messbedingungen aus. Auswahl: • Standard • Oberfl.ruhig • Oberfl.unruhig • zus. Rührwerk • schnelle Änder • Test:Filt. aus Standard Oberfl. ruhig Für alle Anwendungen, die in...
  • Seite 49 Micropilot S FMR 532 6 Inbetriebnahme Funktion "Abgleich leer" (005) ⇒ Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. " Achtung! Bei Klöpperböden oder konischen Ausläufen sollte der Nullpunkt nicht tiefer als der Punkt gelegt werden, an dem der Radarstrahl den Tankboden trifft.
  • Seite 50 6 Inbetriebnahme Micropilot S FMR 532 Hinweis! Wurde in der Funktion "Tankgeometrie" (002) Bypass oder Schwallrohr ausgewählt, so wird im folgenden Schritt nach dem Rohrdurchmesser gefragt. Funktion "Rohrdurchmesser" (007) ⇒ Mit dieser Funktion geben Sie den Rohrdurchmesser für Schwallrohr oder Bypass ein.
  • Seite 51 Micropilot S FMR 532 6 Inbetriebnahme Funktion "Distanz prüfen" (051) ⇒ Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten: Auswahl: • Distanz = ok •...
  • Seite 52 6 Inbetriebnahme Micropilot S FMR 532 Funktion "Bereich Ausblend" (052) ⇒ In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist immer der Referenzpunkt der Messung (siehe Seite 44 ff.). Dieser Wert kann vom Bediener noch editiert werden.
  • Seite 53 Micropilot S FMR 532 6 Inbetriebnahme Anzeige "Distanz/Messwert" (008) ⇒ Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Füllstand angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Füllstand bzw. der tatsächlichen Distanz entsprechen.

  • Seite 54: Einbauabgleich Mit Vu 331

    6 Inbetriebnahme Micropilot S FMR 532 Einbauabgleich mit VU 331 6.5.1 Funktionsgruppe "Einbauabgleich" (03) ⇒ Funktion "Tank Gauging" (030) ⇒ Mit dieser Funktion können Sie auswählen ob eine Peiltabelle (dip table) eingegeben oder eine Autokorrektur ausgeführt wird. Funktion "Autokorrektur" (031) ⇒...
  • Seite 55 Micropilot S FMR 532 6 Inbetriebnahme " Achtung! Während der Lernphase können schnelle Befüllung/Entleerung oder turbulente Ober- flächen die Phasenauswertung aus- und einschalten. Hierdurch evtl. verursachte Mess- fehler werden automatisch korrigiert, sobald die Füllstände zu den Bereichen zurück- kommen, die vorher von Micropilot S mit aktiver Phasenauswertung gemessen wurden.
  • Seite 56 6 Inbetriebnahme Micropilot S FMR 532 Anzeige "Zust. eichfähig" (0A9) ⇒ Hier wird der Eichzustand des Gerätes angezeigt. Über die Hardware-Verriegelung auf der Elektronik kann der Eichzustand (aktiv) eingestellt werden (siehe Seite 33). Auswahl: • inaktiv • aktiv positiv • aktiv negativ aktiv positiv Der Eichzustand (Gerät ist verplombt und mm-genau) ist aktiviert und wird eingehalten.

  • Seite 57: Offset-Korrektur Semi-Automatischen

    Micropilot S FMR 532 6 Inbetriebnahme Peiltabelle Die Peiltabelle wird benutzt, um die Füllstandmessung des Micropilot S mit Hilfe von Handpeilungen zu korrigieren. Die Peiltabelle wird insbesondere dazu benutzt, um die Füllstandmessung den spezifischen Anwendungen und der mechanischen Tank-/ Schwallrohrverformung anzupassen. Die Peiltabelle dient in besonderem Maße des bei der Eichung der Geräte notwendigen Abgleichs des Füllstandmessgeräts auf die Ein-...
  • Seite 58 6 Inbetriebnahme Micropilot S FMR 532 Hinweis! Der offset sollte NICHT im Nahbereich der Antenne (vergl. Definition der Safety Dis- tance) und NICHT unmittelbar im Tankbodenbereich ermittelt und eingegeben werden, da es in diesen Bereichen immer zu Interferenzen im Radar-Meßsignal kommen kann! Hinweis! Die Peiltabelle kann mit dem ToF-Tool ausgedruckt werden.
  • Seite 59 Micropilot S FMR 532 6 Inbetriebnahme manuell Die Wertepaare der Peiltabelle können gelesen und geschrieben werden. Eine Eingabe des Messwertes und Peilwertes ist möglich. – unkorr. Messwert: ist der vom Gerät gelieferte, NICHT von der Peiltabelle korrigierte Messwert. Die Auswahl des Messwertes, Füllstand bzw. Restfüllhöhe, hängt von der jeweiligen Geräteeinstellung ab.
  • Seite 60 6 Inbetriebnahme Micropilot S FMR 532 Funktion "Handhab. Dip Tab" (036) ⇒ Mit dieser Funktion kann der Peilwert (Füllstand und Distanz) eingetragen werden, mit dem der Messwert korrigiert werden soll. Auswahl: • Neuer Punkt • Punkt Auswahl • Punkt speicher •...
  • Seite 61 Micropilot S FMR 532 6 Inbetriebnahme Punkt löschen Der aktuell angezeigte Punkt wird aus der Tabelle gelöscht. Nach dem Löschen wird der vorhergehende Punkt angezeigt. Bestand die Tabelle vor dem Löschen nur aus einem Punkt, so wird der aktuelle Messwert als Wertepaar angezeigt.
  • Seite 62 6 Inbetriebnahme Micropilot S FMR 532 6.5.2 Hüllkurve mit VU 331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Anzeige" (09)). Funktion "Darstellungsart" (09A) ⇒ Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt wer- den: •...

  • Seite 63: Grundabgleich Mit Tof Tool

    Micropilot S FMR 532 6 Inbetriebnahme Grundabgleich mit ToF Tool Um den Grundabgleich mit dem ToF Tool-Bedienprogramm durchzuführen gehen Sie wie folgt vor: • ToF Tool-Bedienprogramm auf dem PC starten und Verbindung aufbauen • Funktionsgruppe "Grundabgleich" in der Navigationsleiste wählen...
  • Seite 64 6 Inbetriebnahme Micropilot S FMR 532 Grundabgleich Schritt 2/5: • Eingabe der Anwendungsparameter: – Tankgeometrie (Beschreibung siehe Seite 46) – Medium Eigensch. (Beschreibung siehe Seite 47) – Messbedingungen (Beschreibung siehe Seite 48) Grundabgleich Schritt 3/5: Wählen Sie in der Funktion "Tankgeometrie" – "Schwallrohr" aus, erscheint auf dem Bildschirm folgende Darstellung: •...
  • Seite 65 Micropilot S FMR 532 6 Inbetriebnahme Grundabgleich Schritt 4/5: • mit diesem Schritt erfolgt die Störechoausblendung • die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt • Beschreibung siehe Seite 53 Messwert Distanz Schritt 5/5: Nach der Erstinstallation des Gerätes ist die Indexkorrekturtabelle (vgl. Seite 54) durch Aktivieren des Historienreset 555 zu initialisieren.

  • Seite 66: Hüllkurve Mit Tof Tool

    6 Inbetriebnahme Micropilot S FMR 532 6.6.1 Hüllkurve mit ToF Tool Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve. 6.6.2 Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku- mentation BA 217F/00/de - Beschreibung der Gerätefunktionen für Micropilot S.

  • Seite 67: Einbauabgleich Mit Tof Tool

    Micropilot S FMR 532 6 Inbetriebnahme Einbauabgleich mit ToF Tool Um den Grundabgleich mit dem ToF Tool-Bedienprogramm durchzuführen gehen Sie wie folgt vor: • ToF Tool-Bedienprogramm auf dem PC starten und Verbindung aufbauen • Funktionsgruppe "Einbauabgleich" in der Navigationsleiste wählen...
  • Seite 68 6 Inbetriebnahme Micropilot S FMR 532 Einbauabgleich Schritt 2/2: • Peiltabelle Mode (Beschreibung siehe Seite 58) • Messwert FMR (Beschreibung siehe Seite 59) • Handpeilwert (Beschreibung siehe Seite 59) • Handhab. Dip Tab (Beschreibung siehe Seite 60) • Status Dip Tab.(Beschreibung siehe Seite 58) •...

  • Seite 69: Wartung

    Micropilot S FMR 532 7 Wartung Wartung Für das Füllstandmessgerät Micropilot S sind grundsätzlich keine speziellen Wartungs- arbeiten erforderlich. Außenreinigung Bei der Außenreinigung von Messgeräten ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift.

  • Seite 70: Zubehör

    8 Zubehör Micropilot S FMR 532 Zubehör Für den Micropilot S sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.

  • Seite 71: Störungsbehebung

    Micropilot S FMR 532 9 Störungsbehebung Störungsbehebung Fehlersuchanleitung Endress+Hauser...

  • Seite 72: Systemfehlermeldungen

    9 Störungsbehebung Micropilot S FMR 532 Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor Reset Totalreset & Neuabgl. die Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch E2PROM defekt ansteht, Elektronik tauschen...
  • Seite 73 Micropilot S FMR 532 9 Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A270 Schalter undefiniert Schalter für Schreibschutz ist Überprüfen ob Schalter in der überprüfe Position defekt richtigen Endposition einge- rastet ist Falls weiterhin Alarm ansteht, Elektronik tauschen mm - Genauigkeit Diskrepanz zwischen Phasen- und Grundableich überprüfen...

  • Seite 74: Anwendungsfehler

    9 Störungsbehebung Micropilot S FMR 532 Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen Warnung oder ein Fehlermeldungen (s. Seite 72) Alarm an. (s. Seite 72) → Messwert (00) ist gemessene Distanz 1.
  • Seite 75 Micropilot S FMR 532 9 Störungsbehebung Fehler Ausgang mögliche Ursache Beseitigung Bei unruhiger Signal wird durch 1. Störechoausblendung → Oberfläche unruhige Oberfläche durchführen Grundabgleich (z.B. Befüllen, geschwächt — 2. Messbedingungen (004) auf 20 mA/100% Entleeren) zeitweise sind "Oberfl. unruhig" oder...

  • Seite 76: Ersatzteile

    9 Störungsbehebung Micropilot S FMR 532 Ersatzteile Hinweis! Ersatzteile können Sie direkt bei Ihrer E+H-Serviceorganisation bestellen unter Angabe der Bestell- und Seriennummer, welche auf den Messumformer-Typenschild aufge- druckt ist (siehe Seite 7 ff.). Auf jedem Ersatzteil befindet sich auch die entsprechende Ersatzteilnummer.

  • Seite 77: Ersatzteile Micropilot S, Fmr

    Micropilot S FMR 532 9 Störungsbehebung Ersatzteile Micropilot S, FMR 532 Prozessanschluss ohne Antenne Planarantenne FMR 532 - ausführliche Bestellstruktur und Varianten siehe Ersatzteilpreisliste O-Ring 49,21 x 3,53 EPDM (Dichtungsset 52005628) O-Ring 49,21 x 3,53 EPDM (Dichtungsset 52005628) O-Ring 85,32 x 3,53 FKM (grün)

  • Seite 78: Rücksendung

    Verbot kann die Zulassung zum Betrieb des Gerätes ungültig machen. Rücksendung Falls Sie einen Micropilot zur Reparatur an Endress+Hauser einschicken müssen, legen Sie bitte eine ausgefüllte Kopie des auf der letzten Seite aufgeführten Formulars bei. • Eine exakte Beschreibung der Anwendung.

  • Seite 79: Softwarehistorie

    – ToF Tool (V3.0) – Commuwin II (ab Version 2.05.03) – HART-Communicator DXR 375 mit Rev. 1, DD 1. Kontaktadressen von Endress+Hauser Auf der Rückseite dieser Betriebsanleitung finden Sie Kontaktadressen von Endress+Hauser, an die Sie sich bei Fragen wenden können. Endress+Hauser...

  • Seite 80: Technische Daten

    Tank messend eingesetzt werden. Die verschiedenen Gerätetypen kommen in folgenden Anwendungen zum Einsatz: • In Schwallrohren ≥ 150 mm wird vorzugsweise der Micropilot S FMR 532 mit Planarantenne eingesetzt. • Die Geräte besitzen einen passiven 4…20 mA Ausgang mit HART-Proto- koll.

  • Seite 81: Messgenauigkeit

    Micropilot S FMR 532 10 Technische Daten Hilfsenergie Elektrische Anschlüsse Gehäuse T 12 mit separatem Anschlussraum. Ω Bürde HART Min. Bürde für HART-Kommunikation: 250 Kabeleinführung Kabelverschraubung: M20x1,5 oder Pg13,5 Kabeleinführung: G ½ oder ½ NPT Versorgungsspannung siehe Seite 28 ff.

  • Seite 82: Einsatzbedingungen

    10 Technische Daten Micropilot S FMR 532 Softwarezuverlässigkeit Die Software der Radargeräte FMR 53x erfüllt die Anforderungen der OIML R85. Dies sind insbesondere: • zyklische Überprüfung der Datenkonsistenz • nicht flüchtiger Speicher • segmentierte Datenspeicherung Die Radargeräte Micropilot S überprüfen ständig das Einhalten der für eich- pflichtige Messungen nach OIML R85 notwendigen Messgenauigkeit.
  • Seite 83 Anzeige siehe Seite 31 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Funkzulassung R&TTE 1999/5/EG, FCC CRF 47, part 15 Eich-Bauartzulassung PTB, NMi und viele weitere nationale Zulassungen.

  • Seite 84: Ergänzende Dokumentationen

    10 Technische Daten Micropilot S FMR 532 Ergänzende Dokumentationen Ergänzende • System Information Micropilot (SI 019F/00/de) Dokumentationen • Technische Information (TI 344F/00/de) • Betriebsanleitung "Beschreibung der Gerätefunktionen" (BA 217F/00/de) Endress+Hauser...
  • Seite 85 Micropilot S FMR 532 10 Technische Daten Endress+Hauser...

  • Seite 86: Anhang

    11 Anhang Micropilot S FMR 532 Anhang 11.1 Bedienmenü HART (Anzeigemodul), ToF Tool Grundabgleich Tankgeometrie Medium Eigensch. Messbedingungen Abgleich leer Abgleich voll Klöpperdeckel unbekannt Standard Wert eingeben Wert eingeben zyl. liegend DK: < 1.9 Oberfl. ruhig DK: 1.9 … 4 Oberfl.
  • Seite 87 Micropilot S FMR 532 11 Anhang Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Historie Reset Distanz = ok Eingabe des nein Dist. zu klein Ausbl. bereiches Es wird angezeigt: Dist. zu gross - D und L manuell Dist. unbekannt Sicherheitsabst.

  • Seite 88: Bedienmatrix Hart / Commuwin Ii

    11 Anhang Micropilot S FMR 532 11.2 Bedienmatrix HART / Commuwin II Endress+Hauser...

  • Seite 89: 11.3 Funktionsbeschreibung

    Micropilot S FMR 532 11 Anhang 11.3 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter fin- den Sie in der Dokumentation BA 217F/00/de - Beschreibung der Gerätefunktionen für Micropilot S. Endress+Hauser...

  • Seite 90: 11.4 Arbeitsweise Und Systemaufbau

    11 Anhang Micropilot S FMR 532 11.4 Arbeitsweise und Systemaufbau 11.4.1 Funktionsweise (Messprinzip) Der Micropilot ist ein “nach unten schauendes” Messsystem, das nach der Laufzeitme- thode arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messge- rätes) bis zu der Produktoberfläche gemessen. Radarimpulse werden über eine Antenne gesendet, von der Produktoberfläche reflektiert und vom Radarsystem wieder...

  • Seite 91: Messeinrichtung

    Tank messend eingesetzt werden. Die verschiedenen Gerätetypen kommen in folgen- den Anwendungen zum Einsatz: • In Schwallrohren ≥ 150 mm wird vorzugsweise der Micropilot S FMR 532 mit Planar- antenne eingesetzt. • In Schwallrohren mit einem Durchmesser<150 mm kann der Micropilot S FMR 530 mit Hornantenne eingesetzt werden.
  • Seite 92 11 Anhang Micropilot S FMR 532 Vor-Ort-Bedienung: • mit Anzeige- und Bedienmodul VU 331, • mit einem Personal Computer, FXA 193 und dem Bedienprogramm ToF Tool. Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hau- ser, die nach dem Laufzeitverfahren arbeiten (Radar, Ultraschall, geführte Microim- pulse).

  • Seite 93: Eichfähigkeit, Eichamtliche Abnahme, Nacheichpflicht

    Micropilot S FMR 532 11 Anhang 11.4.3 Eichbetrieb Der Micropilot S ist ein eichfähiges Füllstandmeßgerät. Als Eichgröße sind der Füllstand oder der Leerstand wählbar. Die gewählte Größe ist neben anderen Messgrößen wie (Durchschnitts-) Temperatur und Druck die Grundlage für die anschließende Berechnung der aktuell in einem Tank gelagerten Produktmenge.

  • Seite 94: Besonderheiten Im "Geeichten" Betrieb

    11 Anhang Micropilot S FMR 532 11.4.5 Besonderheiten im "geeichten" Betrieb Das Füllstandradar Micropilot S wird nach der Inbetriebnahme mit Hilfe eines Eichschutzschalters (siehe Seite 35) in den Eichzustand gesetzt. Die Position des Eichschutzschalters wird über den Plombierstift gesichert und plombiert.

  • Seite 95: Einbindung In Das Tank Gauging System

    Micropilot S FMR 532 11 Anhang 11.4.7 Einbindung in das Tank Gauging System Der Endress + Hauser Tank Side Monitor NRF 590 verfügt über integrierte Kommunika- tionsfunktionen für Standorte mit mehreren Tanks, wobei sich jeweils ein oder mehrere Sensoren am Tank befinden können, z. B. Radar-, Punkt- oder Durchschnittstempera- tursensor, kapazitive Sonden zur Wassererkennung und/oder Drucksensor.
  • Seite 96 11 Anhang Micropilot S FMR 532 Dieses Produkt ist durch mindestens eines der unten aufgeführten Patente geschützt. Weitere Patente sind in Vorbereitung. • US 5,387,918 EP 0 535 196 • US 5,689,265 EP 0 626 063 • US 5,659,321 • US 5,614,911 EP 0 670 048 •...
  • Seite 97 Micropilot S FMR 532 Stichwortverzeichnis Stichwortverzeichnis Funktionsgruppe ......31 Funktionsgruppen ......32 Abgleich leer.
  • Seite 98 Stichwortverzeichnis Micropilot S FMR 532 Sprache wählen ......43 Störechoausblendung ..... . . 38 Parameter .
  • Seite 99 Micropilot S FMR 532 Stichwortverzeichnis (UNOlUXQJ ]XU .RQWDPLQDWLRQ Lieber Kunde, Aufgrund der gesetzlichen Bestimmungen und zum Schutz unserer Mitarbeiter und Betriebseinrichtungen benötigen wir die unterschriebene »Erklärung zur Kontamination«, bevor Ihr Auftrag bearbeitet werden kann. Legen Sie diese vollständig ausgefüllte Erklärung unbedingt den Versandpapieren bei. Dies gilt auch für zusätzliche Sicherheitsdatenblätter und/oder spezielle Handhabungsvorschriften.
  • Seite 100 Poland – Wroclaw Costa Rica – San Jose ❑ Sakura Endress Co. Ltd. ❑ Endress+Hauser Polska Sp. z o.o. Tel. (01) 88 05 60, Fax (01) 88 05 63 35 Euro-Tec S.A. Tel. (0422) 54 06 11, Fax (0422) 55 02 75 Tel.
