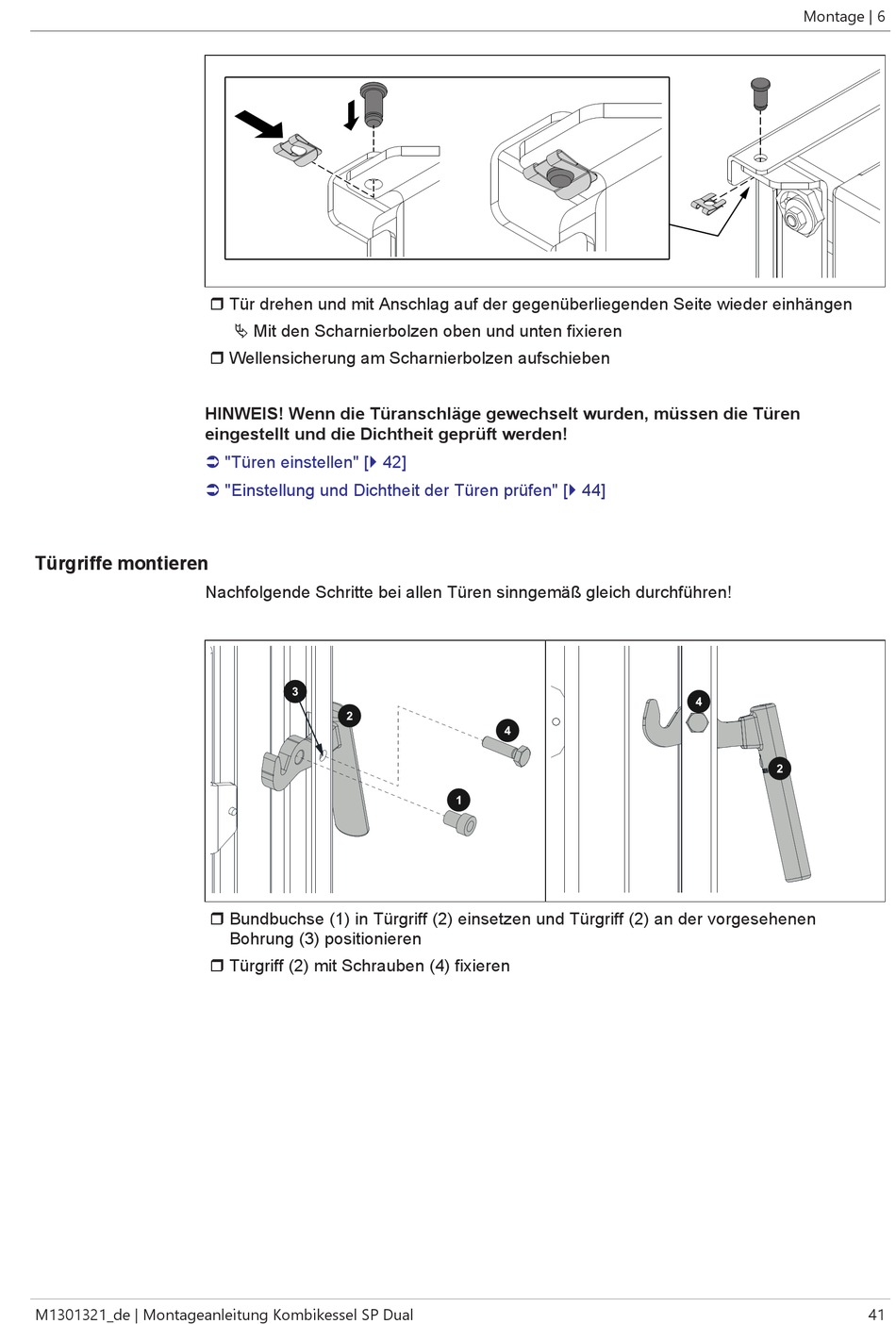

Froling SP Dual Montageanleitung Seite 41

Türgriffe montieren
M1301321_de | Montageanleitung Kombikessel SP Dual
r Tür drehen und mit Anschlag auf der gegenüberliegenden Seite wieder einhängen
Ä Mit den Scharnierbolzen oben und unten fixieren
r Wellensicherung am Scharnierbolzen aufschieben
HINWEIS! Wenn die Türanschläge gewechselt wurden, müssen die Türen
eingestellt und die Dichtheit geprüft werden!
Ü "Türen einstellen" [} 42]
Ü "Einstellung und Dichtheit der Türen prüfen" [} 44]
Nachfolgende Schritte bei allen Türen sinngemäß gleich durchführen!
r Bundbuchse (1) in Türgriff (2) einsetzen und Türgriff (2) an der vorgesehenen
Bohrung (3) positionieren
r Türgriff (2) mit Schrauben (4) fixieren
