6 | Montage

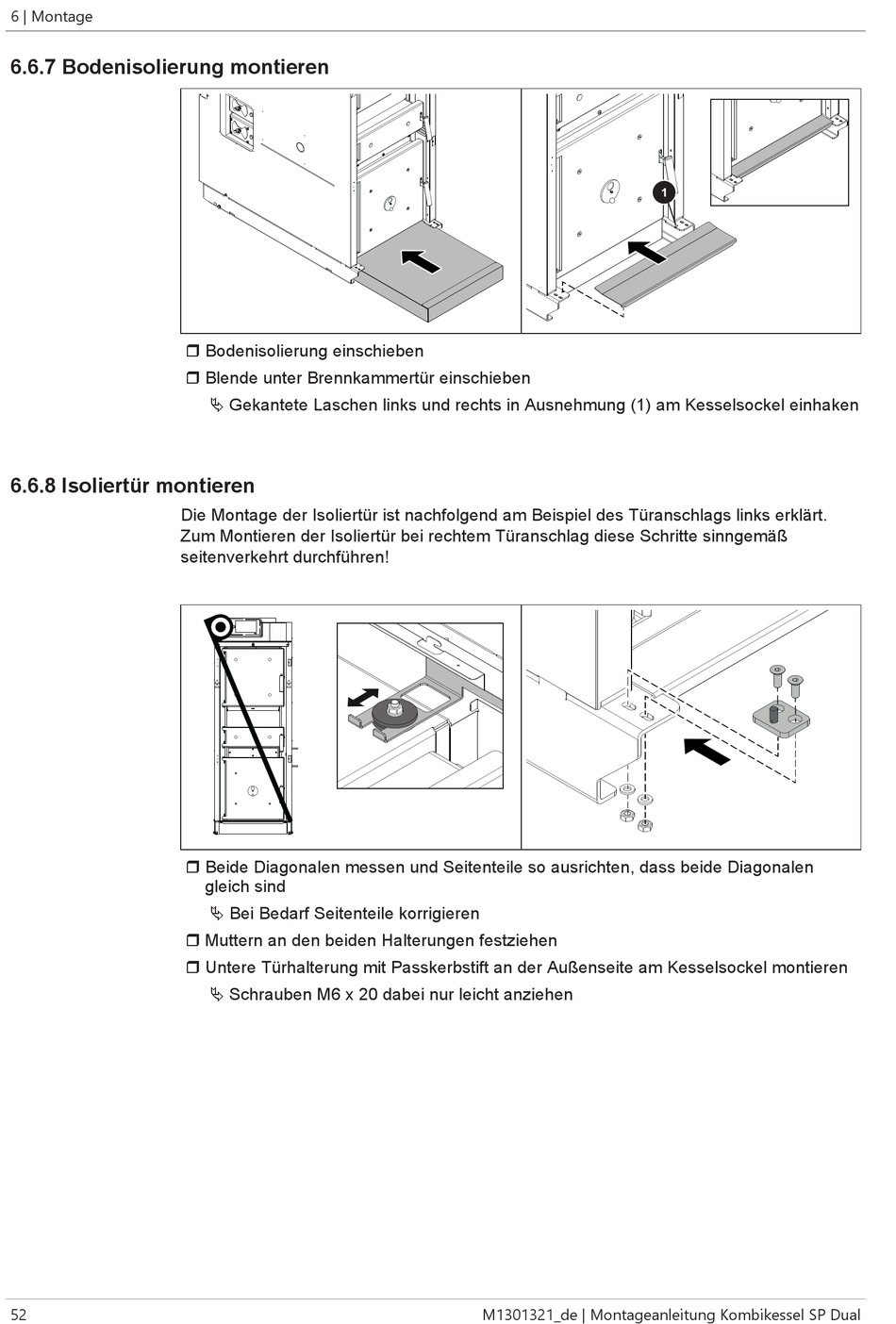

6.6.7 Bodenisolierung montieren

6.6.8 Isoliertür montieren
52
r Bodenisolierung einschieben
r Blende unter Brennkammertür einschieben
Ä Gekantete Laschen links und rechts in Ausnehmung (1) am Kesselsockel einhaken
Die Montage der Isoliertür ist nachfolgend am Beispiel des Türanschlags links erklärt.
Zum Montieren der Isoliertür bei rechtem Türanschlag diese Schritte sinngemäß
seitenverkehrt durchführen!
r Beide Diagonalen messen und Seitenteile so ausrichten, dass beide Diagonalen
gleich sind
Ä Bei Bedarf Seitenteile korrigieren
r Muttern an den beiden Halterungen festziehen
r Untere Türhalterung mit Passkerbstift an der Außenseite am Kesselsockel montieren
Ä Schrauben M6 x 20 dabei nur leicht anziehen
