Froling SP Dual Montageanleitung Seite 63

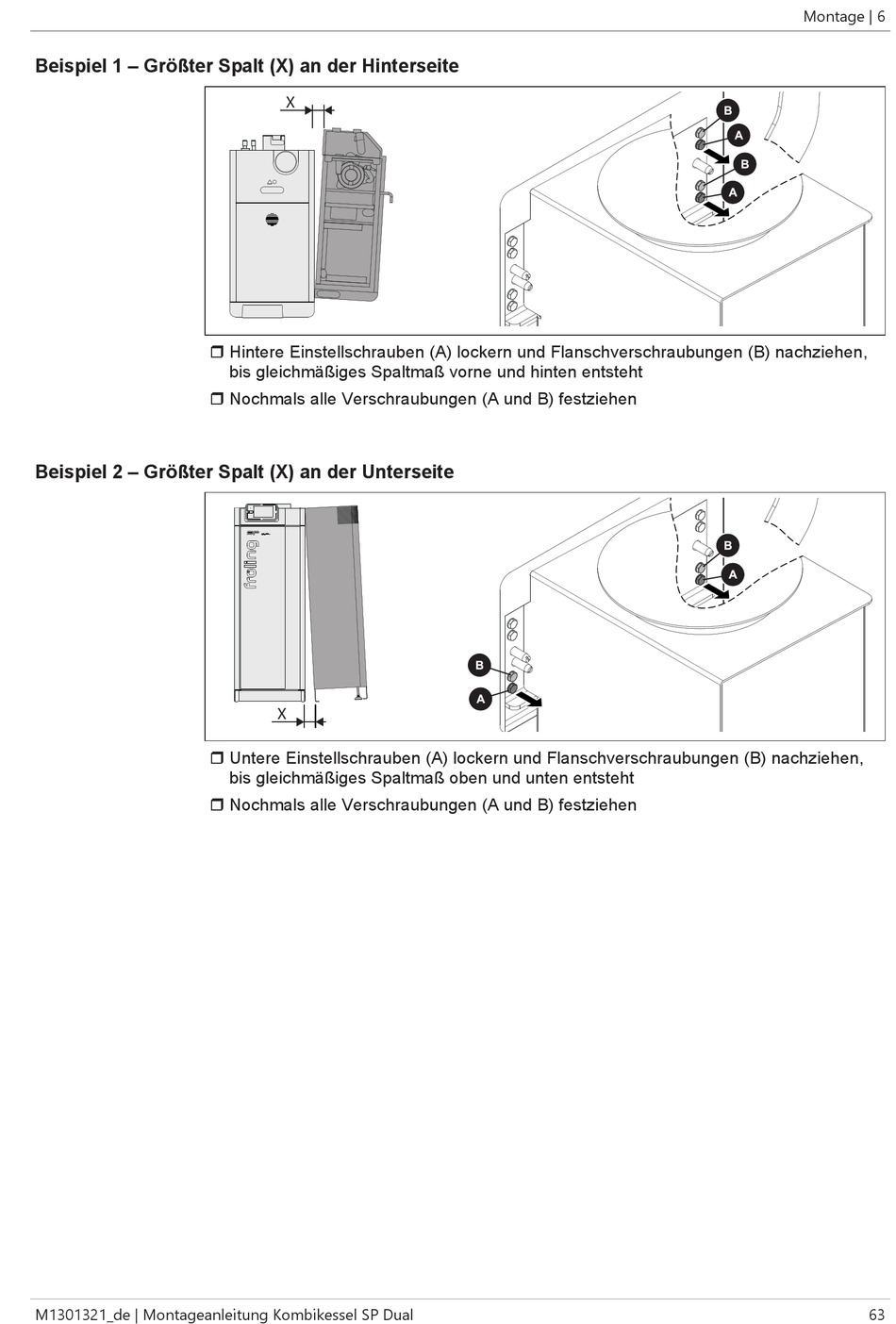

Beispiel 1 – Größter Spalt (X) an der Hinterseite
Beispiel 2 – Größter Spalt (X) an der Unterseite
M1301321_de | Montageanleitung Kombikessel SP Dual
X
r Hintere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen,
bis gleichmäßiges Spaltmaß vorne und hinten entsteht
r Nochmals alle Verschraubungen (A und B) festziehen
X
r Untere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen,
bis gleichmäßiges Spaltmaß oben und unten entsteht
r Nochmals alle Verschraubungen (A und B) festziehen
Montage | 6
63
