Bedienteil Montieren; Rückenteil Montieren - Froling SP Dual Montageanleitung

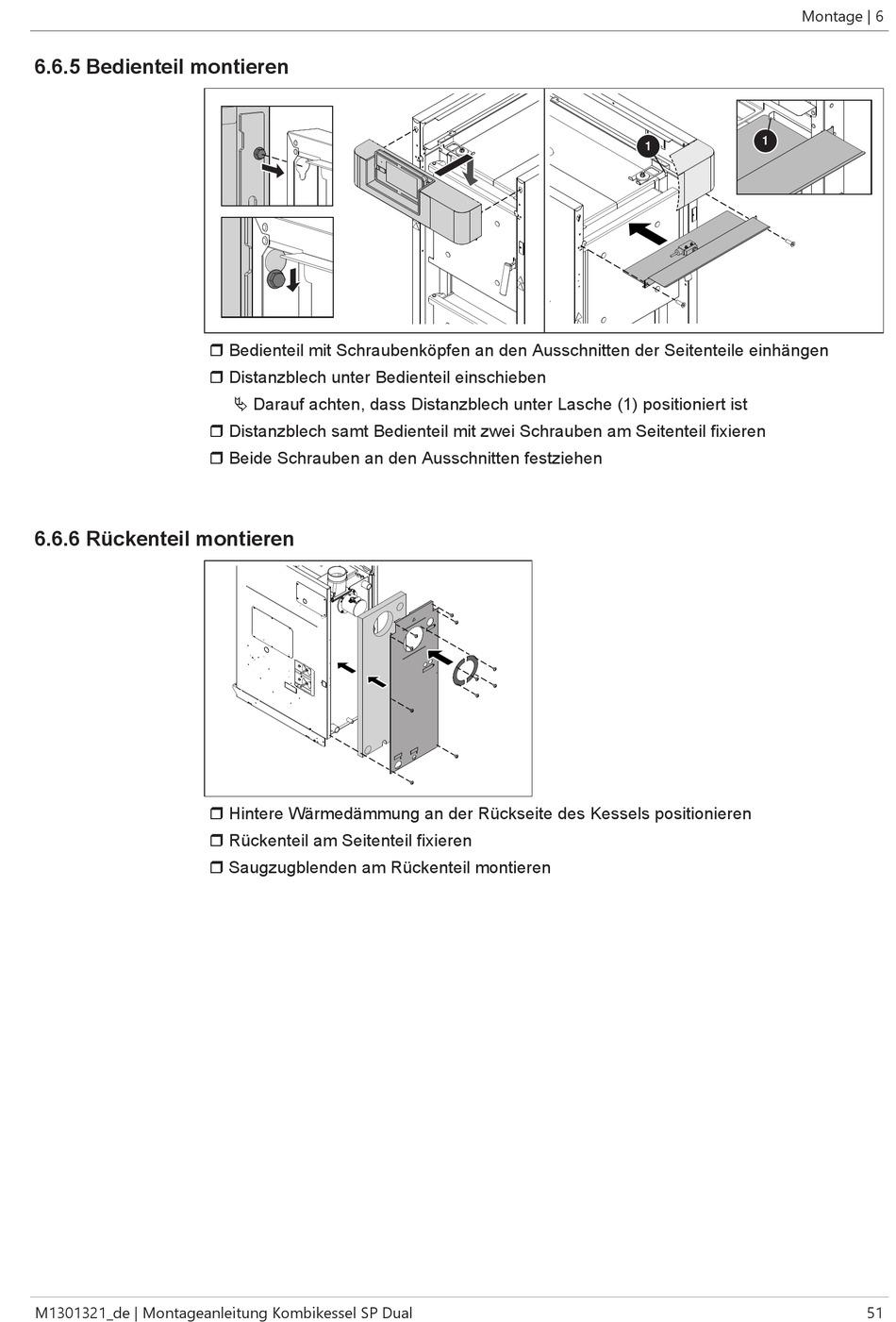

6.6.5 Bedienteil montieren

6.6.6 Rückenteil montieren
M1301321_de | Montageanleitung Kombikessel SP Dual
r Bedienteil mit Schraubenköpfen an den Ausschnitten der Seitenteile einhängen
r Distanzblech unter Bedienteil einschieben
Ä Darauf achten, dass Distanzblech unter Lasche (1) positioniert ist
r Distanzblech samt Bedienteil mit zwei Schrauben am Seitenteil fixieren
r Beide Schrauben an den Ausschnitten festziehen
r Hintere Wärmedämmung an der Rückseite des Kessels positionieren
r Rückenteil am Seitenteil fixieren
r Saugzugblenden am Rückenteil montieren
Montage | 6
