6 | Montage

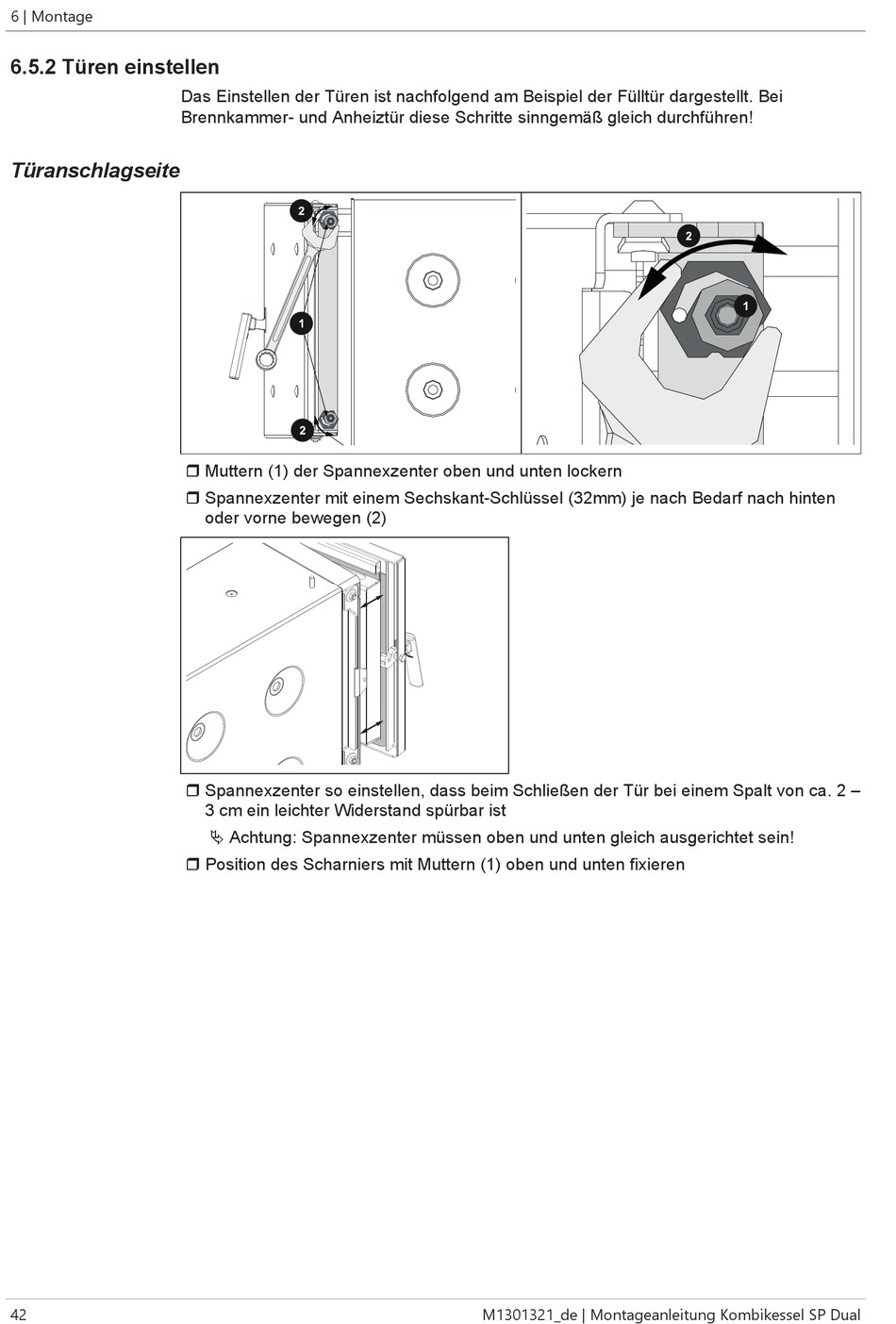

6.5.2 Türen einstellen
Türanschlagseite
42
Das Einstellen der Türen ist nachfolgend am Beispiel der Fülltür dargestellt. Bei
Brennkammer- und Anheiztür diese Schritte sinngemäß gleich durchführen!
r Muttern (1) der Spannexzenter oben und unten lockern
r Spannexzenter mit einem Sechskant-Schlüssel (32mm) je nach Bedarf nach hinten
oder vorne bewegen (2)
r Spannexzenter so einstellen, dass beim Schließen der Tür bei einem Spalt von ca. 2 –
3 cm ein leichter Widerstand spürbar ist
Ä Achtung: Spannexzenter müssen oben und unten gleich ausgerichtet sein!
r Position des Scharniers mit Muttern (1) oben und unten fixieren
M1301321_de | Montageanleitung Kombikessel SP Dual
