Komponenten Und Anschlüsse - Froling SP Dual Montageanleitung

4 | Technik
Maß
H8 Höhe Anschluss Entleerung
H9 Höhe Anschluss Vorlauf
1. Bei Verwendung des optionalen Rauchrohrstutzens für niedrige Kaminanschlüsse

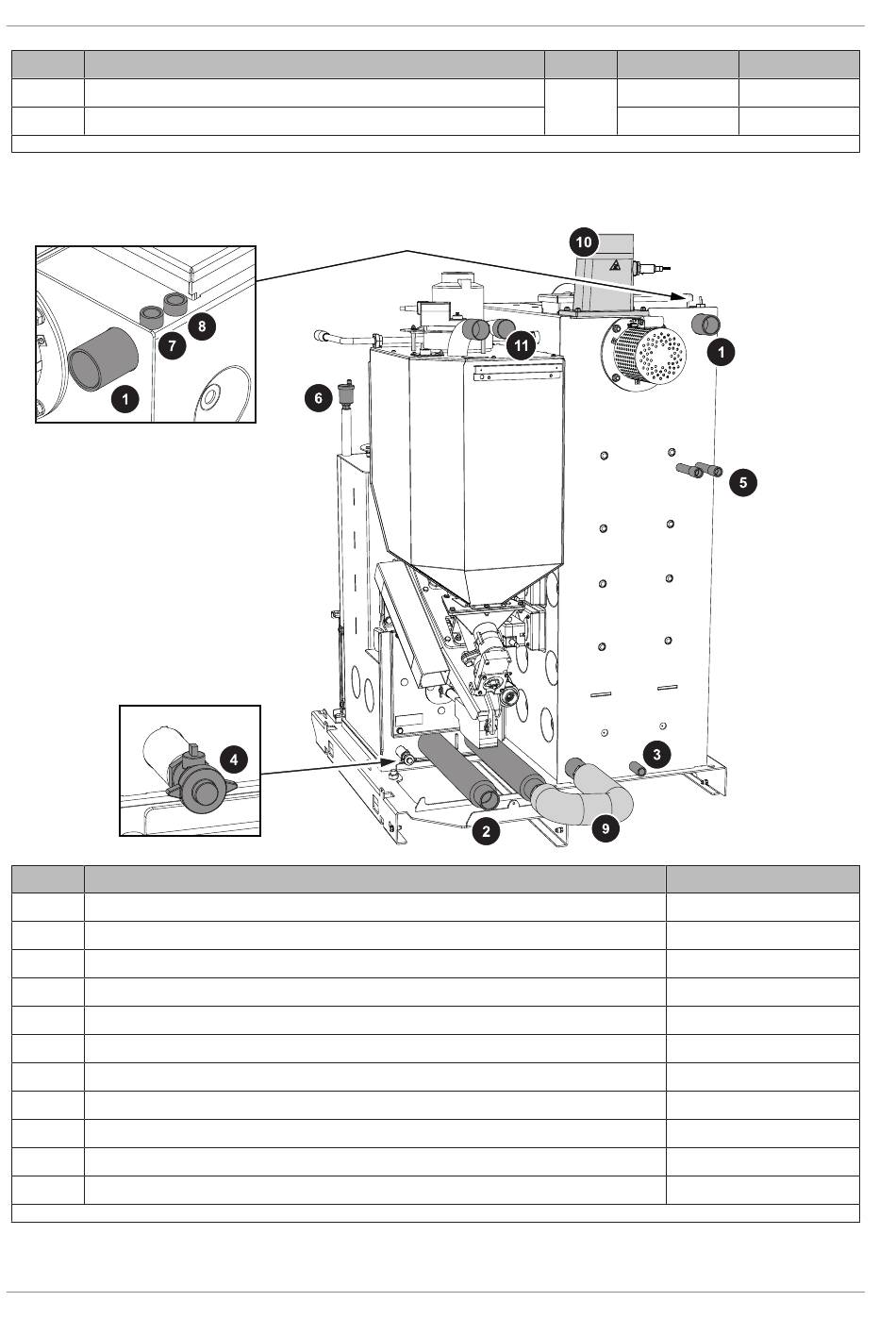

4.2 Komponenten und Anschlüsse
Pos.
1 Anschluss Kesselvorlauf
2 Anschluss Kesselrücklauf
3 Anschluss Entleerung Scheitholzkessel
4 Entleerung Pelletseinheit
5 Anschluss Sicherheits-Wärmetauscher
6 Entlüftung Pelletseinheit
7 Position für Kesselfühler und STB-Kapillar (Innendurchmesser)
8 Anschluss Fühler-Tauchhülse für thermische Ablaufsicherung (bauseits)
9 Rohrverbindung
10 Anschluss Abgasrohr (Außendurchmesser)
11 Anschluss Schlauchleitungen (Außendurchmesser)
1. Im Lieferumfang enthalten
20
Benennung
Benennung
1)
– Vorlauf Pelletseinheit zu Rücklauf Scheitholzkessel
Einh.
M1301321_de | Montageanleitung Kombikessel SP Dual
22-28 32-40
125 125
1360 1360
22-40
6/4" IG
6/4" IG
1/2" IG
1/2" IG
1/2" IG
1/2" IG
16 mm
1/2" IG
6/4" IG
149 mm
50 mm
