7 Beschreibung der Funktionen
Hinweis!
48

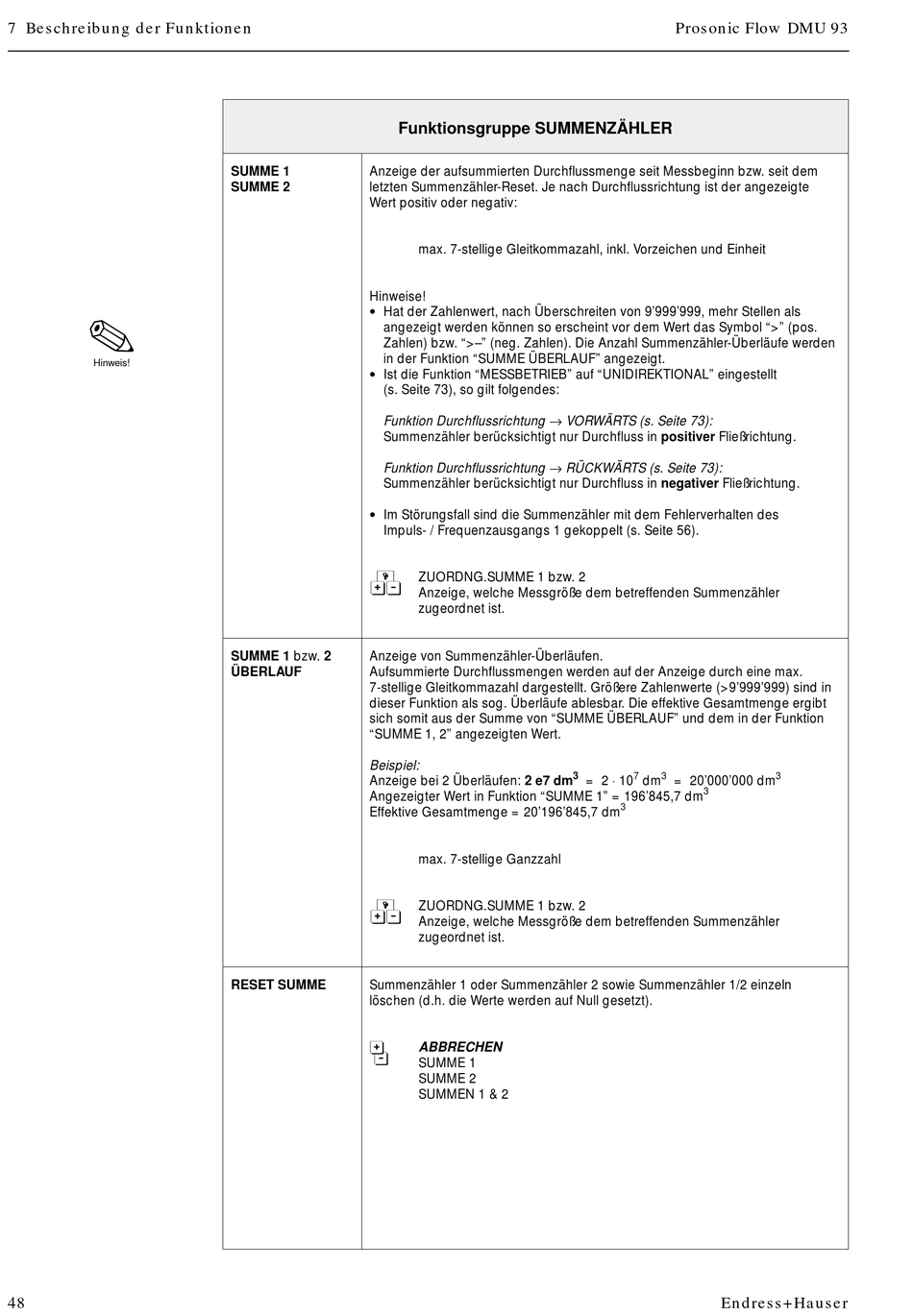

Funktionsgruppe SUMMENZÄHLER
SUMME 1 Anzeige der aufsummierten Durchflussmenge seit Messbeginn bzw. seit dem
SUMME 2 letzten Summenzähler-Reset. Je nach Durchflussrichtung ist der angezeigte
Wert positiv oder negativ:
Hinweise!
• Hat der Zahlenwert, nach Überschreiten von 9'999'999, mehr Stellen als
angezeigt werden können so erscheint vor dem Wert das Symbol ">" (pos.
Zahlen) bzw. ">–" (neg. Zahlen). Die Anzahl Summenzähler-Überläufe werden
in der Funktion "SUMME ÜBERLAUF" angezeigt.
• Ist die Funktion "MESSBETRIEB" auf "UNIDIREKTIONAL" eingestellt
(s. Seite 73), so gilt folgendes:
Funktion Durchflussrichtung → VORWÄRTS (s. Seite 73):
Summenzähler berücksichtigt nur Durchfluss in positiver Fließrichtung.
Funktion Durchflussrichtung → RÜCKWÄRTS (s. Seite 73):
Summenzähler berücksichtigt nur Durchfluss in negativer Fließrichtung.
• Im Störungsfall sind die Summenzähler mit dem Fehlerverhalten des
Impuls- / Frequenzausgangs 1 gekoppelt (s. Seite 56).
7
SUMME 1 bzw. 2 Anzeige von Summenzähler-Überläufen.
ÜBERLAUF Aufsummierte Durchflussmengen werden auf der Anzeige durch eine max.
7-stellige Gleitkommazahl dargestellt. Größere Zahlenwerte (>9'999'999) sind in
dieser Funktion als sog. Überläufe ablesbar. Die effektive Gesamtmenge ergibt
sich somit aus der Summe von "SUMME ÜBERLAUF" und dem in der Funktion
"SUMME 1, 2" angezeigten Wert.
Beispiel:
Anzeige bei 2 Überläufen: 2 e7 dm
Angezeigter Wert in Funktion "SUMME 1" = 196'845,7 dm
Effektive Gesamtmenge = 20'196'845,7 dm
7
RESET SUMME Summenzähler 1 oder Summenzähler 2 sowie Summenzähler 1/2 einzeln
löschen (d.h. die Werte werden auf Null gesetzt).
6
max. 7-stellige Gleitkommazahl, inkl. Vorzeichen und Einheit
ZUORDNG.SUMME 1 bzw. 2
Anzeige, welche Messgröße dem betreffenden Summenzähler
zugeordnet ist.
3 = 2 ⋅ 10
max. 7-stellige Ganzzahl
ZUORDNG.SUMME 1 bzw. 2
Anzeige, welche Messgröße dem betreffenden Summenzähler
zugeordnet ist.
ABBRECHEN
SUMME 1
SUMME 2
SUMMEN 1 & 2
Prosonic Flow DMU 93
7 3 3
dm = 20'000'000 dm
3
3
