Spezielle Montagehinweise
für Remote-IO-Baugruppen
Spezielle Montagehinweise
Zuordnung Geräteadresse
(PROFIBUS) / Eingangska-
näle (4...20 mA)
14
Powerlink
Remote I/O
S/E
L/A IF1
L/A IF2
X16
X1
IF1
IF2

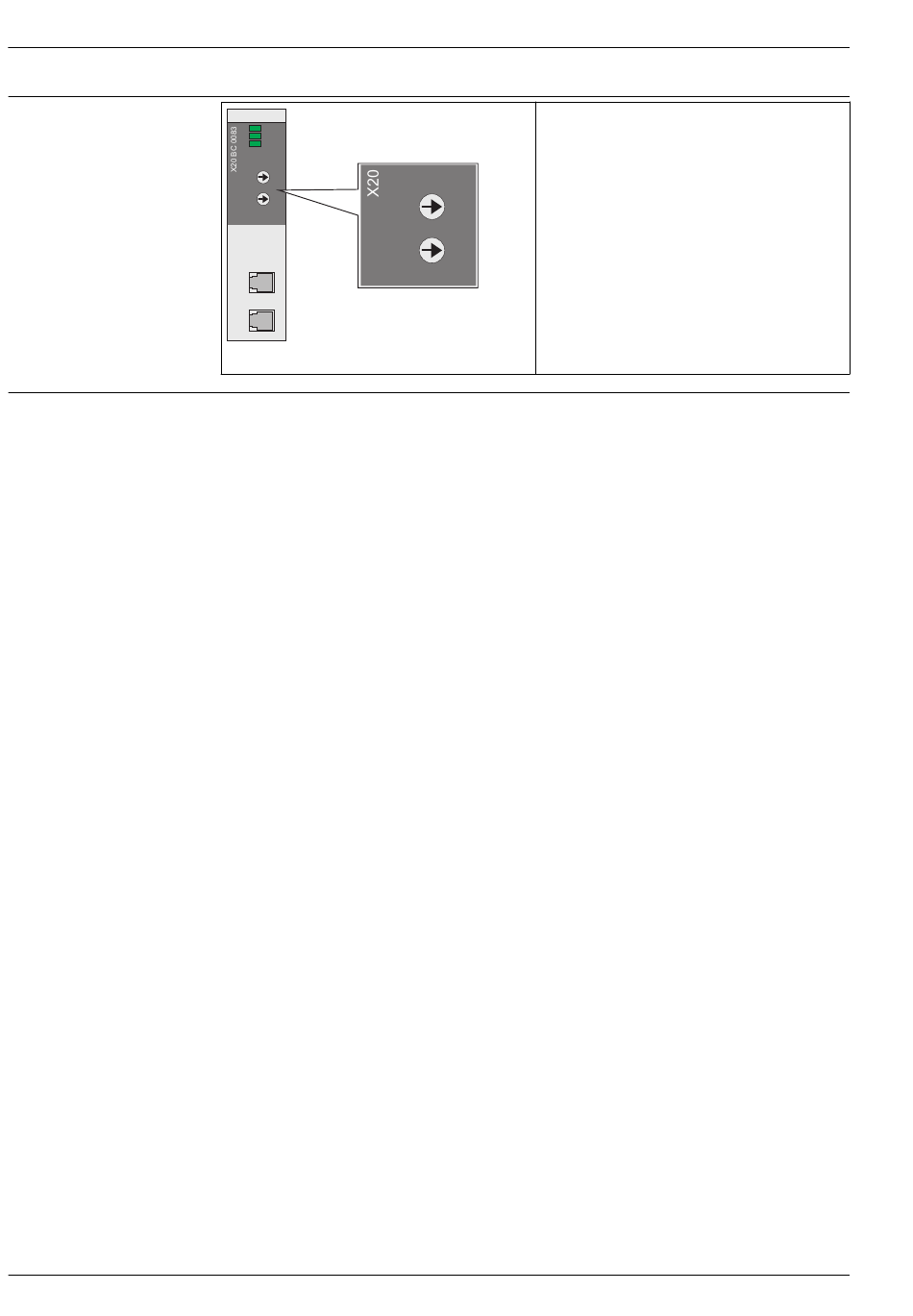

 14 Adresse Remote-IO-Baugruppe
Zuordnung Geräteadresse / Eingangskanäle
Über die Funktion "Easy Setup" werden die Kompakttransmitter FMG60 entsprechend ihrer Position
im System zugeordnet.
Ein System wird immer in Separationsbehältern, Sektionen und Geräten unterteilt.
Beispiel:
• Separationsbehälter 1 umfasst 3 Sektionen, Sektion 1 mit 4 Geräten, Sektion 2 mit 6 Geräten und
Sektion 3 mit 6 Geräten.
• Separationsbehälter 2 umfasst 1 Sektion mit 6 Geräten.
Die Adressen der Remote-IO-Baugruppen stellen Sie
vor der Inbetriebnahme am jeweiligen Bus Controller
über die beiden Nummernschalter ein. Dabei müssen
Sie den Nummernschalter "x1" auf die Einstellungen "1"
bis "5" für die Remote-IO-Baugruppen "1" bis "5" einstel-
len.
X16

Die Adressen der Remote-IO-Baugruppen sind
ab Werk voreingestellt.
X1
