Anhang

11.2

Funktionsbeschreibung

Hinweis!

Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der

Dokumentation BA245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM.

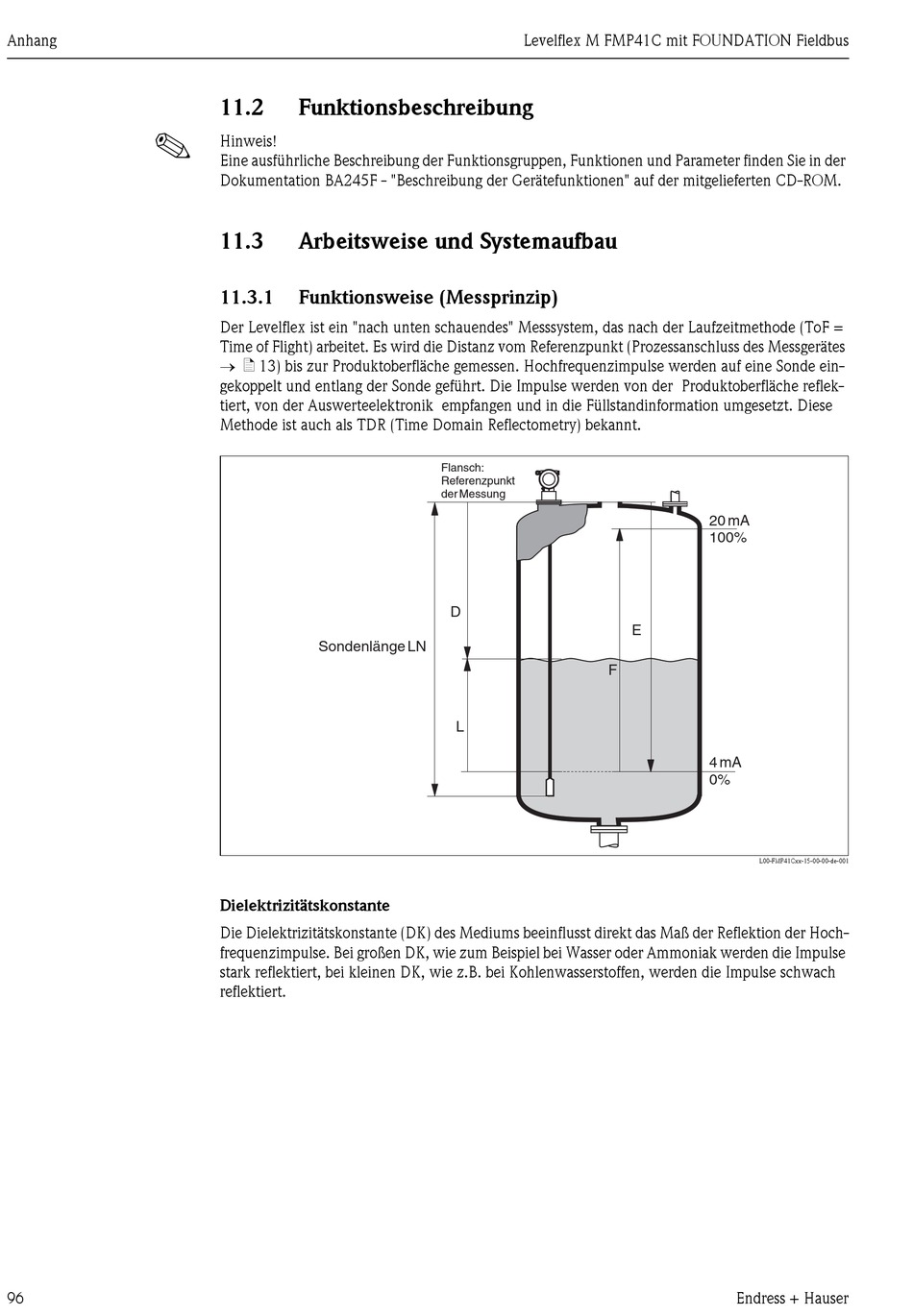

11.3

11.3.1

Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF =

Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes

→ ä 13) bis zur Produktoberfläche gemessen. Hochfrequenzimpulse werden auf eine Sonde ein-

gekoppelt und entlang der Sonde geführt. Die Impulse werden von der Produktoberfläche reflek-

tiert, von der Auswerteelektronik empfangen und in die Füllstandinformation umgesetzt. Diese

Methode ist auch als TDR (Time Domain Reflectometry) bekannt.

Sondenlänge LN

Dielektrizitätskonstante

Die Dielektrizitätskonstante (DK) des Mediums beeinflusst direkt das Maß der Reflektion der Hoch-

frequenzimpulse. Bei großen DK, wie zum Beispiel bei Wasser oder Ammoniak werden die Impulse

stark reflektiert, bei kleinen DK, wie z.B. bei Kohlenwasserstoffen, werden die Impulse schwach

reflektiert.

Levelflex M FMP41C mit FOUNDATION Fieldbus

Flansch:

Referenzpunkt

der Messung

20 mA

100%

4 mA

L00-FMP41Cxx-15-00-00-de-001

Endress + Hauser
