Funktionsgruppe Multiplex - Endress+Hauser PROline promass 83 Beschreibung Gerätefunktionen

Gerätefunktionen PROline Promass 83
Endress+Hauser

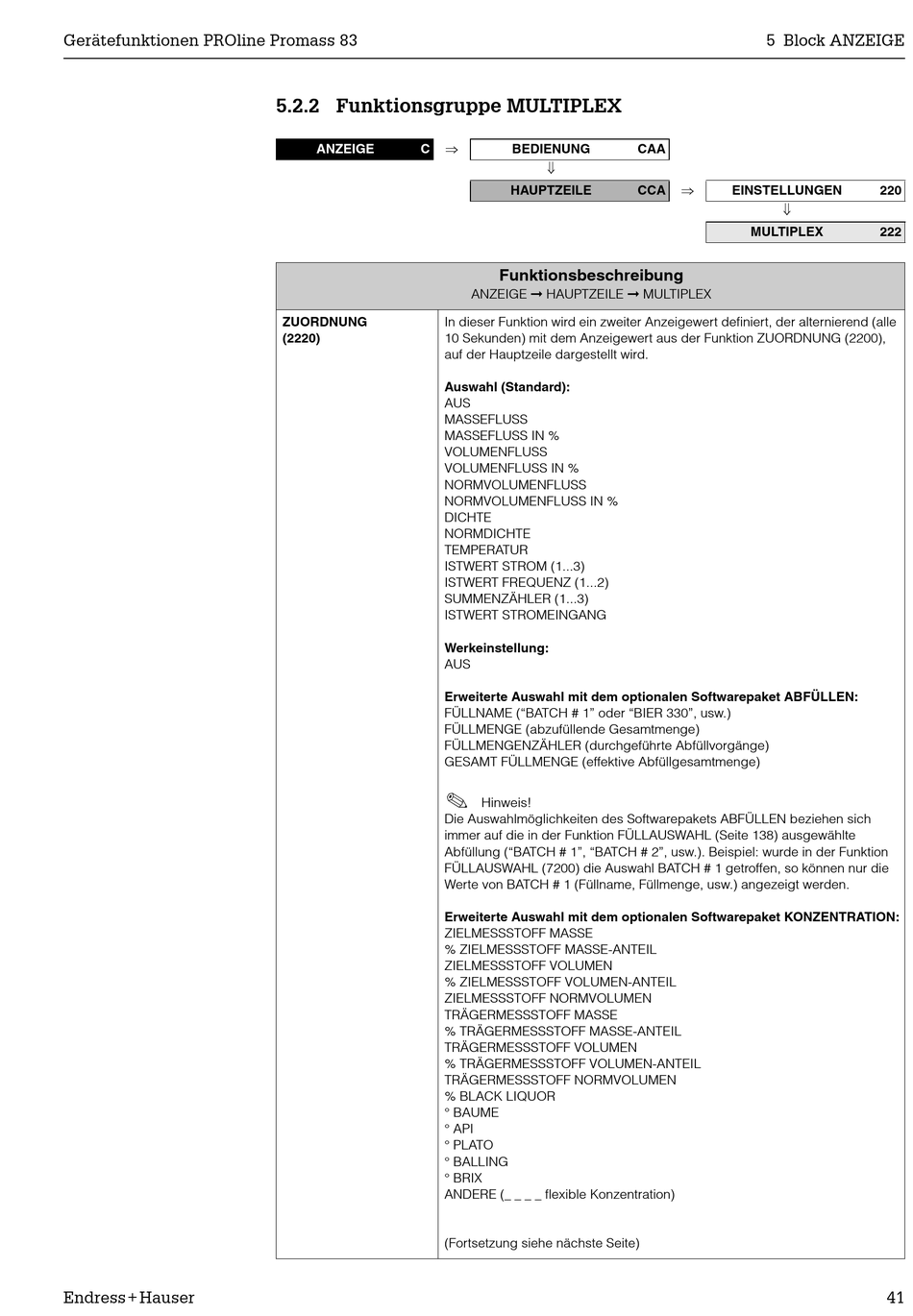

5.2.2 Funktionsgruppe MULTIPLEX

⇒
ANZEIGE C
ZUORDNUNG In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend (alle
(2220) 10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG (2200),
auf der Hauptzeile dargestellt wird.
Auswahl (Standard):
AUS
MASSEFLUSS
MASSEFLUSS IN %
VOLUMENFLUSS
VOLUMENFLUSS IN %
NORMVOLUMENFLUSS
NORMVOLUMENFLUSS IN %
DICHTE
NORMDICHTE
TEMPERATUR
ISTWERT STROM (1...3)
ISTWERT FREQUENZ (1...2)
SUMMENZÄHLER (1...3)
ISTWERT STROMEINGANG
Werkeinstellung:
AUS
Erweiterte Auswahl mit dem optionalen Softwarepaket ABFÜLLEN:
FÜLLNAME ("BATCH # 1" oder "BIER 330", usw.)
FÜLLMENGE (abzufüllende Gesamtmenge)
FÜLLMENGENZÄHLER (durchgeführte Abfüllvorgänge)
GESAMT FÜLLMENGE (effektive Abfüllgesamtmenge)
!
Die Auswahlmöglichkeiten des Softwarepakets ABFÜLLEN beziehen sich
immer auf die in der Funktion FÜLLAUSWAHL (Seite 138) ausgewählte
Abfüllung ("BATCH # 1", "BATCH # 2", usw.). Beispiel: wurde in der Funktion
FÜLLAUSWAHL (7200) die Auswahl BATCH # 1 getroffen, so können nur die
Werte von BATCH # 1 (Füllname, Füllmenge, usw.) angezeigt werden.
Erweiterte Auswahl mit dem optionalen Softwarepaket KONZENTRATION:
ZIELMESSSTOFF MASSE
% ZIELMESSSTOFF MASSE-ANTEIL
ZIELMESSSTOFF VOLUMEN
% ZIELMESSSTOFF VOLUMEN-ANTEIL
ZIELMESSSTOFF NORMVOLUMEN
TRÄGERMESSSTOFF MASSE
% TRÄGERMESSSTOFF MASSE-ANTEIL
TRÄGERMESSSTOFF VOLUMEN
% TRÄGERMESSSTOFF VOLUMEN-ANTEIL
TRÄGERMESSSTOFF NORMVOLUMEN
% BLACK LIQUOR
° BAUME
° API
° PLATO
° BALLING
° BRIX
ANDERE (_ _ _ _ flexible Konzentration)
(Fortsetzung siehe nächste Seite)
BEDIENUNG CAA
⇓
HAUPTZEILE CCA
Funktionsbeschreibung
ANZEIGE ➞ HAUPTZEILE ➞ MULTIPLEX
Hinweis!
5 Block ANZEIGE
⇒
EINSTELLUNGEN
⇓
MULTIPLEX
220
222
41
