3 Gerätebeschreibung, Funktionsweise
3.1

Amperometrisches Messprinzip

Die durch die Membran diffundierenden Sauerstoffmoleküle werden an der Kathode zu
Hydroxidionen (OH-) reduziert. An der Anode wird Silber zu Silberionen (Ag+) oxidiert
(Bildung einer Silberhalogenidschicht). Durch die damit verbundene Elektronenabgabe an
der Kathode und der Elektronenaufnahme an der Anode entsteht ein Stromfluss, der unter
konstanten Bedingungen proportional zum Sauerstoffgehalt des Mediums ist. Dieser
Strom wird vom Messumformer als Sauerstoffkonzentration in mg/l, µg/l, ppm, ppb oder
Vol%, als Sättigungsindex in % SAT oder als Sauerstoff-Partialdruck in hPa ausgegeben.
3.2

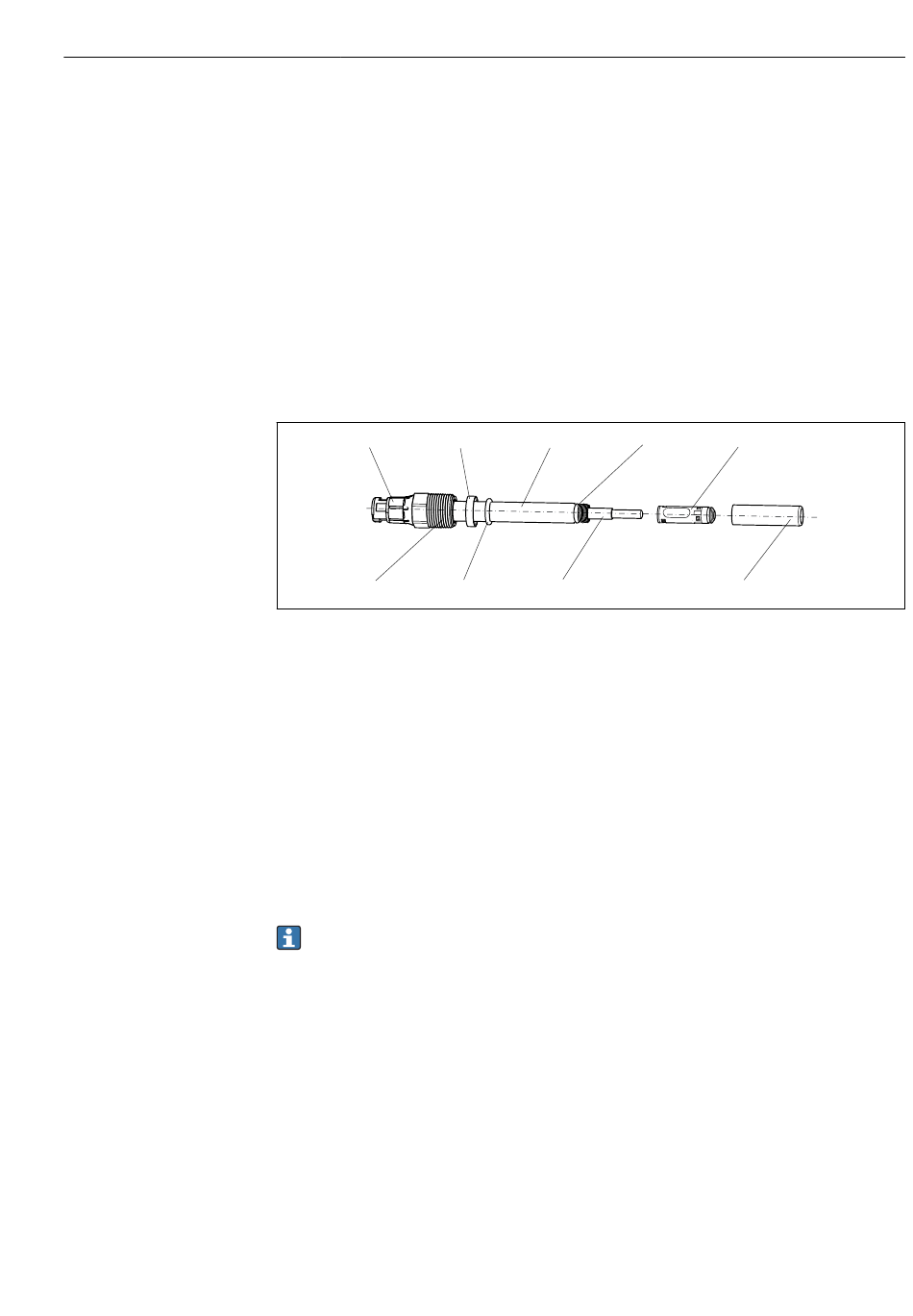

Aufbau des Sensors

1
9
 1 COS22D
1 Steckkopf 4 O-Ring 8,5 x 1,5 mm
2 Druckring 5 Membrankörper
3 Sensorschaft 6 Schafthülse
3.3 Membrankörper
Der im Medium gelöste Sauerstoff wird durch die notwendige Anströmung zur Membran
transportiert. Die Membran ist nur für gelöste Gase durchlässig. Weitere Inhaltsstoffe, die
in der Flüssigphase gelöst sind, wie z. B. ionische Substanzen, können nicht hindurchdrin-
gen. Die Leitfähigkeit des Mediums hat somit keinen Einfluss auf das Messsignal.
Der Sensor wird mit einem Standardmembrankörper ausgeliefert, der für alle gängigen
Anwendungen verwendet werden kann. Die Membran ist werksseitig vorgespannt und
direkt einbaufähig.
Elektrolyte sind ausführungsspezifisch und nicht untereinander mischbar!
2 3
8 7
7
8
9
Gerätebeschreibung, Funktionsweise
4 5
6
Glasteil mit Anode und Kathode
Prozessdichtung 10,77 x 2,62 mm
Prozessanschluss Pg 13,5
