Oxymax COS22D
Endress+Hauser
Durchflussarmatur für Wasseraufbereitungen und Prozesse
Die kompakte Edelstahl-Armatur bietet Platz für einen 12-mm-Sensor mit 120 mm Länge.
Die Armatur hat ein geringes Probevolumen und ist mit den 6-mm-Anschlüssen bestens
für die Restsauerstoffmessung in Wasseraufbereitungen und in Kesselspeisewasser geeig-
net. Die Anströmung erfolgt von unten.
1
4

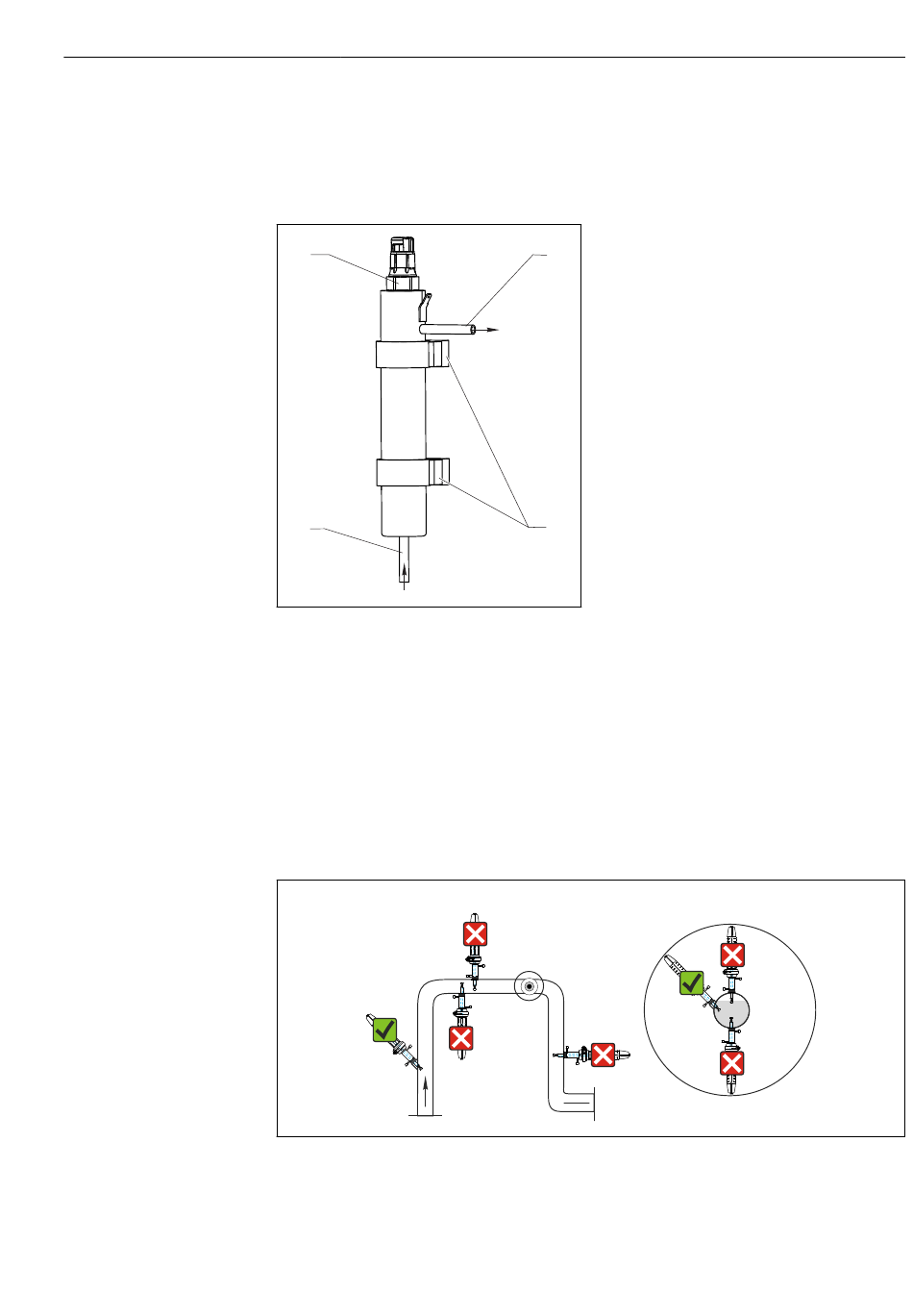

 11 Durchflussarmatur
1 Eingebauter Sensor
2 Abfluss
3 Wandhalter (Schelle D29)
4 Zufluss
5.3.4 Wechselarmatur (CPA875 oder CPA450)
Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen
geeignete Stutzen vorhanden sein.
Installieren Sie die Armatur an Orten gleichmäßiger Strömung. Der Rohrdurchmesser
muss mindestens DN 80 sein.
1
 12 Geeignete und ungeeignete Einbausituationen mit Wechselarmatur
1 Steigrohr, beste Einbausituation
2 Horizontale Leitung von oben, ungeeignet wegen Luftraum oder Schaumblasen
3 Horizontale Leitung seitlich mit geeignetem Einbauwinkel (sensorabhängig)
4 Überkopfeinbau, ungeeignet
5 Fallrohr, ungeeignet
2
3
A0014081
2
Detail A,
(Draufsicht)
3
4 5
Montage
Detail A, 90° gedreht
(Seitenansicht)
2
3
4
A0005722-DE
