6.2 Sensor anschließen

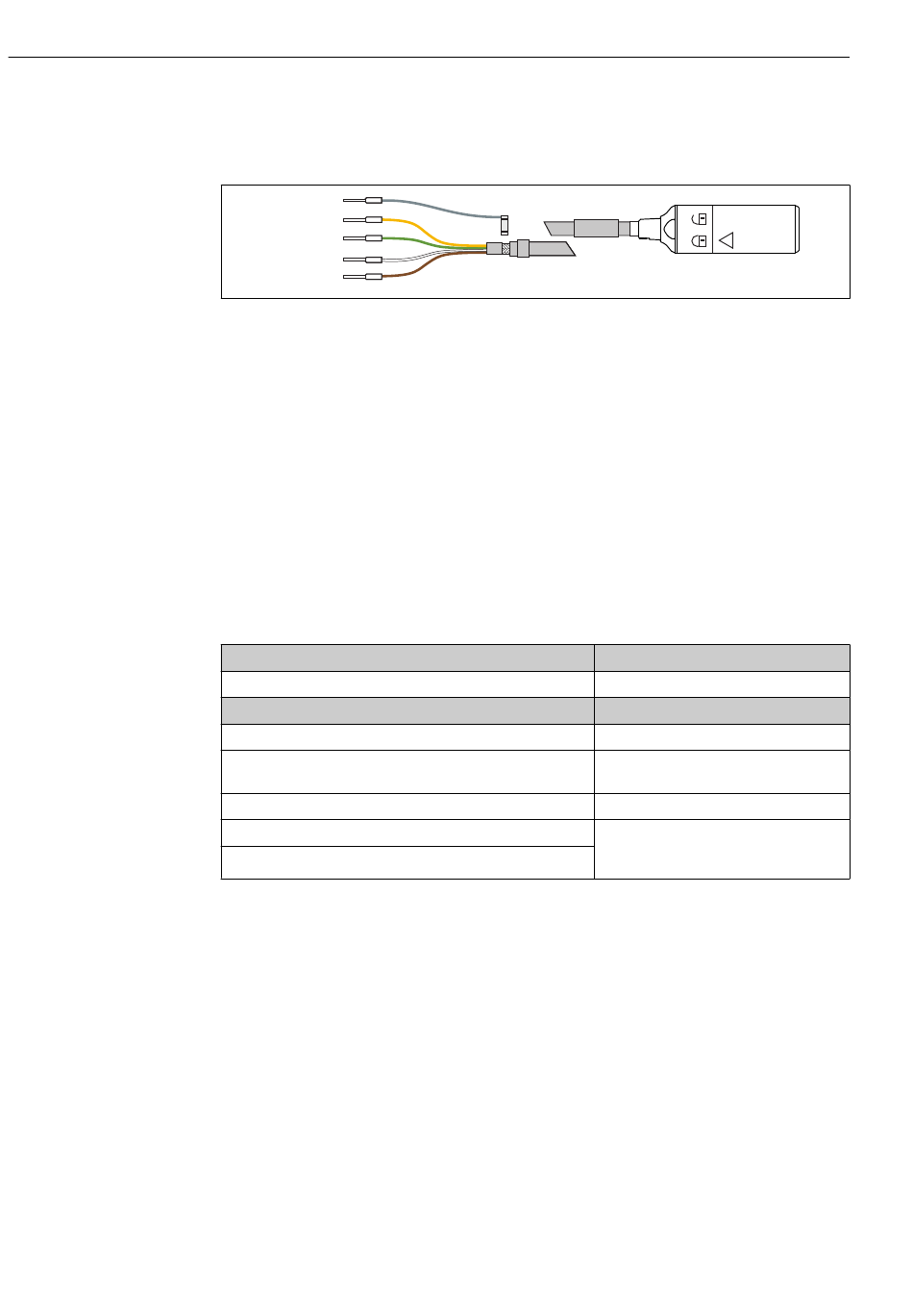

Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel
CYK10.
GY GND
Com B
YE
GN Com A
–
WH
+
BN
 14 Messkabel CYK10
6.3

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen
und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs-
gemäße Anwendung erforderlich sind.
‣
Auf Sorgfalt bei den ausgeführten Arbeiten achten.
Andernfalls können, z. B. infolge weggelassener Abdeckungen oder loser oder nicht aus-
reichend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten
(Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
6.4

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Sensor, Armatur oder Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Sind montierte Kabel zugentlastet und nicht verdrillt?
Sind Kabeladern lang genug abisoliert und sitzen diese richtig in
der Anschlussklemme?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht? Bei seitlichen Kabeleinführungen: Kabel-
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
E / Y N G
Hinweise
Sichtkontrolle
Hinweise
Sitz prüfen (leichtes Ziehen)
Nachziehen
schleifen nach unten, damit Wasser abtrop-
fen kann
