Montage

14
5 Montage
5.1

Montagebedingungen

5.1.1

Einbaulage

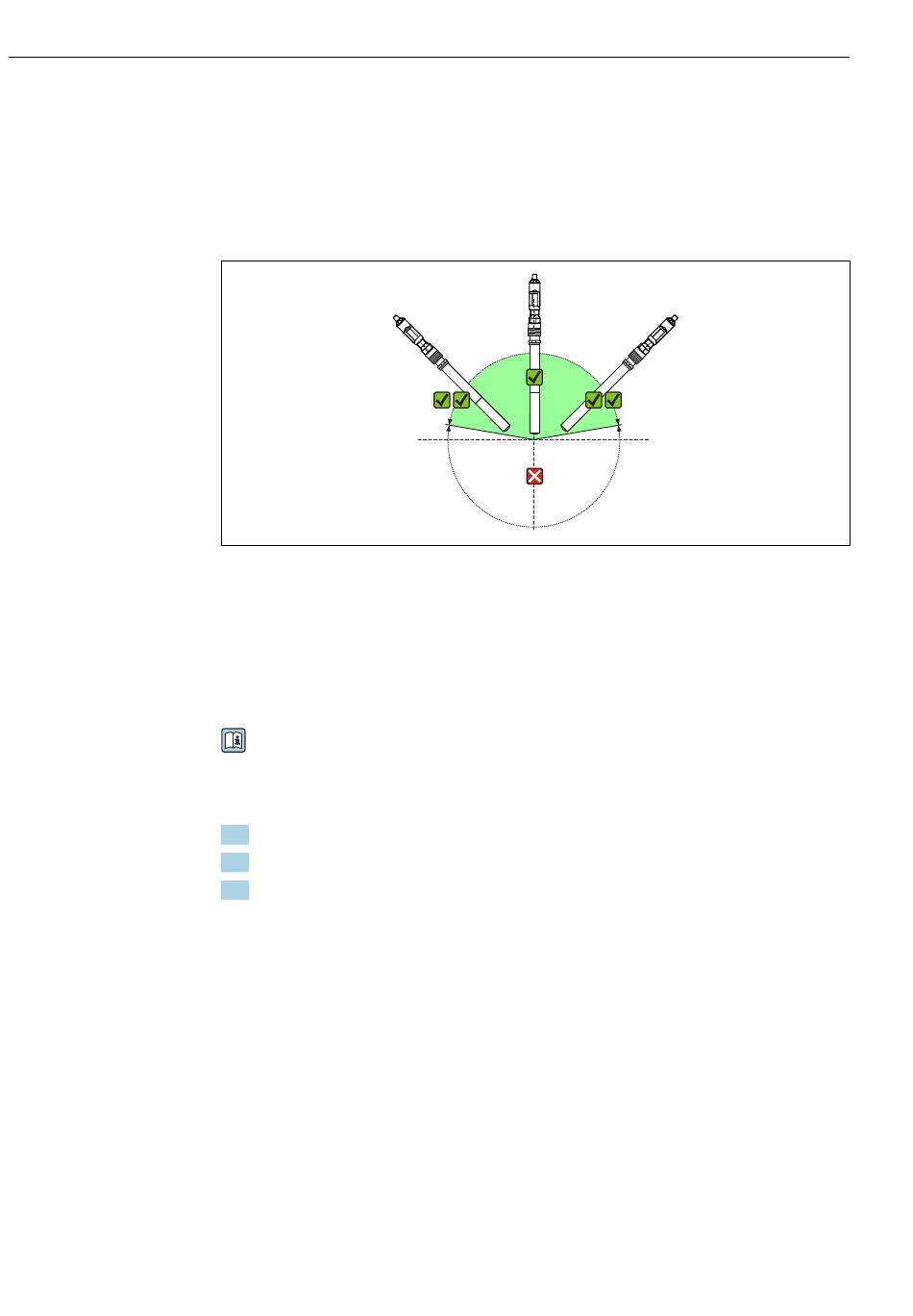

 2 Zulässige Einbaulagen
Der Sensor muss in einem Neigungswinkel von 10 bis 170 ° in eine Armatur, Halterung
oder einen entsprechenden Prozessanschluss eingebaut werden. Empfohlener Winkel: 45°,
um Luftbläschenanlagerungen zu vermeiden.
Andere als die genannten Neigungswinkel sind nicht zulässig. Sensor nicht über Kopf ein-
bauen.
Hinweise der Betriebsanleitung der verwendeten Armatur zum Einbau von Sensoren
beachten.
5.1.2

Einbauort

1. Einbauort mit leichter Zugänglichkeit wählen.
2. Auf sichere und vibrationsfreie Befestigung von Standsäulen und Armaturen achten.
3. Einbauort mit für die Anwendung typischer Sauerstoffkonzentration wählen.
5.2

Sensor montieren

5.2.1

Messeinrichtung

Eine komplette Messeinrichtung besteht aus:
• einem Sauerstoffsensor Oxymax COS22D
• Messkabel CYK10
• einem Messumformer, z. B. Liquiline CM42
• optional: einer Armatur, z. B. Festeinbauarmatur CPA442, Durchflussarmatur CPA240
oder Wechselarmatur CPA875
45°
10°
Oxymax COS22D
135°
170°
Endress+Hauser
A0030545
