Montage
16
5.3

Einbaubeispiele

5.3.1 Festeinbau (CPA442)
Die Festeinbauarmatur CPA442 ermöglicht die einfache Adaption eines Sensors an
nahezu beliebige Prozessanschlüsse vom Ingold-Stutzen bis zu Varivent- oder Triclamp-
Anschlüssen. Diese Einbauart ist sehr gut geeignet für Tanks und größere Rohrleitungen.
Sie erreichen eine definierte Eintauchtiefe des Sensors ins Medium auf einfachste Art.
5.3.2

Eintauchbetrieb

Universalhalterung und Kettenarmatur

1
5
4

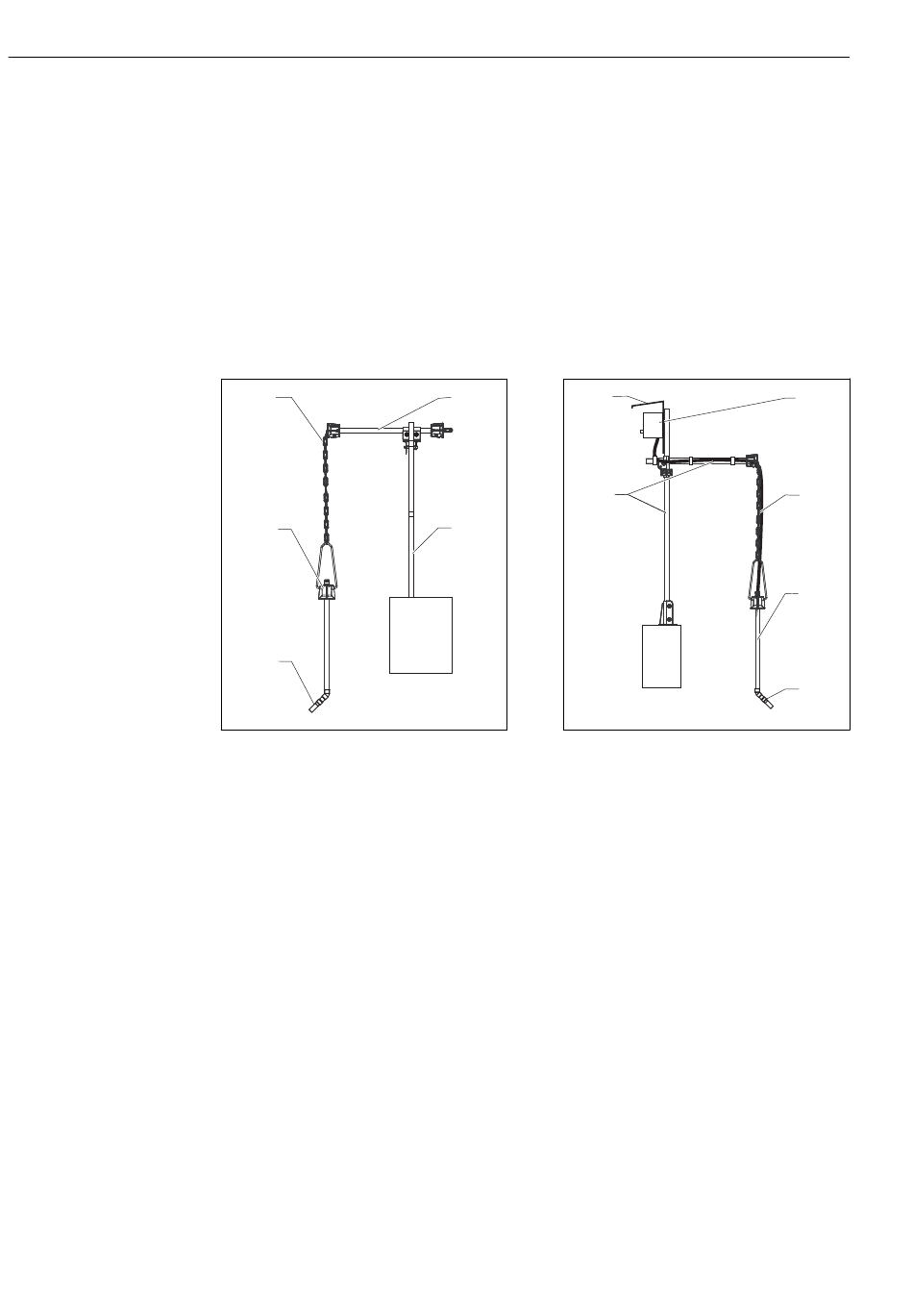

 4 Kettenhalter am Geländer
1 Kette
2 Halterung Flexdip CYH112
3 Geländer
4 Sensor Oxymax
5 Abwasserarmatur Flexdip CYA112
2 1
6
3
A0030564
 5 Kettenhalter an Standsäule
1 Wetterschutzdach CYY101
2 Controller / Messumformer
3 Kette
4 Abwasserarmatur Flexdip CYA112
5 Sensor Oxymax
6 Halterung Flexdip CYH112
Oxymax COS22D
2
3
4
5
A0030565
